汽车车身控制模块驱动器参考设计

　　描述

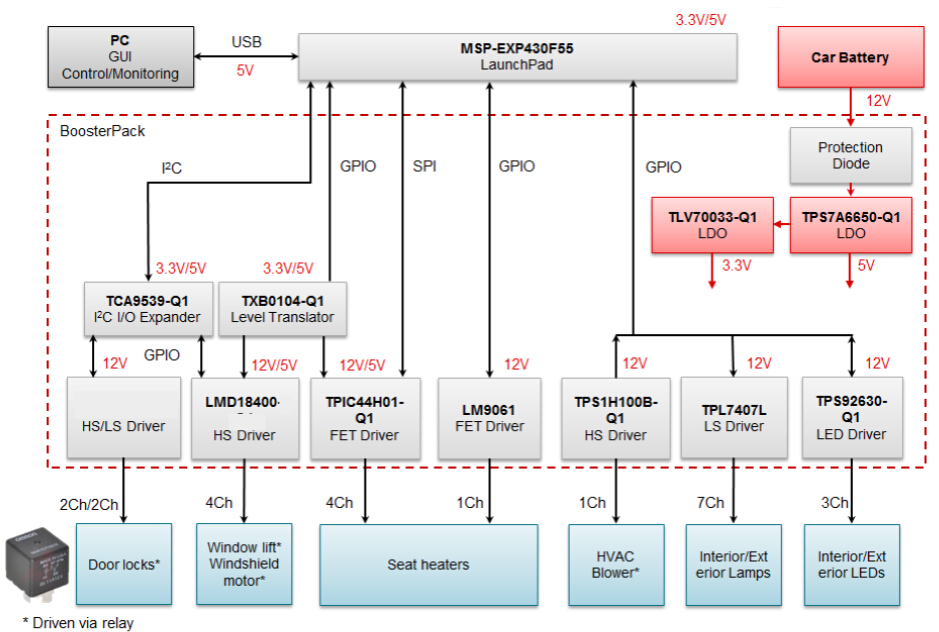

　　TIDA-00296 是一项重点介绍 TI 高侧和低侧继电器、电机以及负载驱动器产品系列的参考设计。我们选择了针对该设计的负载（门锁、车窗升降电机、座椅加热器、HVAC、车灯和 LED）来展示 BCM 可驱动的负载范围以及 TI 解决方案如何满足这些领域。

　　特性

　　用于驱动多个负载的灵活可靠的驱动器产品：高侧前 FET 驱动器 （LM9061/TPIC44H01）、座椅加热器、低侧驱动器 （TPL7407L）、车灯、高侧驱动器 （LMD18400）、HVAC 风机、车窗/雨刷传动器、线性LED驱动器 （TPS92630）、LED。

　　智能驱动器通过 I2C 和 SPI 提供诊断和保护功能

　　针对该设计的功率级提供反极性保护

　　前FET驱动器用于驱动分立式 FET，因而该设计可灵活地处理负载驱动需求

　　突出了 BCM 可直接驱动具有更高电流需求 （~4500mA） 的负载的能力

TIDA-00296 Board

　　参考设计原理图


　　应用

　　中央车身控制模块

　　详细资料：TIDA-00296 Design Considerations
