东芝面向汽车应用推出有刷电机预驱动IC

　　东京—东芝公司今天宣布面向汽车应用推出有刷电机［1］预驱动芯片（IC）—TB9052FNG。样品出货将于8月启动，而量产计划于2015年3月启动。

　　如电动助力转向系统（EPS）之类的安全关键型汽车系统必须满足ASIL-D ［2］的要求。ASIL-D是ISO 26262“道路车辆—功能安全”中所述的最高汽车安全完整性等级。东芝的新型有刷电机预驱动IC集成了关键功能，包括预驱动电路［3］和电机电流检测电路［4］，以及针对更高功能安全的各种故障检测电路。

　　此外，东芝也已经开展了一系列功能安全分析，以模拟各种系统故障，而且还将为客户提供记录文件，以支持安全分析和设计。

　　新产品的主要特性

　　1. 内置电机电流检测电路

　　o 可简化系统并缩减印刷电路板（PCB）尺寸。

　　2. 针对功能安全的冗余功能

　　o 针对功能安全的电机电流检测电路，采用冗余配置。

　　3. 电机控制方式可选择

　　o 根据系统不同，可选择内部逻辑控制或直通控制。

　　4. 当检测到故障时，可选择预驱动操作

　　o 当检测到故障时，可选择由预驱动IC本身或微控制单元（MCU）来控制。

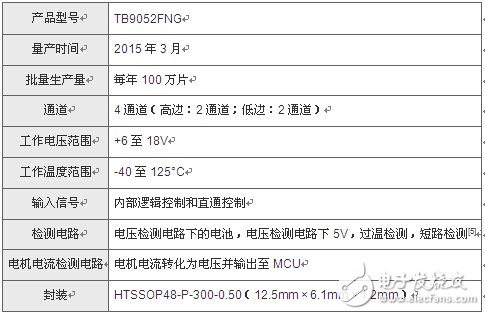

　　主要规格

　　· ［1］：带换向器（电刷）的电机

　　· ［2］：ASIL：汽车安全完整性等级

　　· ［3］：预驱动装置控制驱动电机的MOSFET

　　· ［4］：从电机电流转化为电压并输出至MCU

　　· ［5］：检测漏极和驱动源（MOSFET）之间的短路故障
