引言
汽车和工业系统的发展趋势是采用电子部件取代机械式的功能部件，因而导致其所采用的微控制器、信号处理器、传感器和其他电子器件的数量成倍增加。这里的问题是：24V 车用电气系统和工业设备为电机和螺线管采用了相对较高的电压，而微控制器及其他的电子部件则需要低得多的电压。因此，存在着一种显而易见的需求，这就是需要从高输入电压产生非常低电压的紧凑型高效率降压转换器。
具一个可调输出低至 800mV 的 65V 输入、500mA DC/DC 转换器
LTC®3630 是一款通用的突发模式 （Burst Mode®） 同步降压型 DC/DC 转换器，其包括叁种可通过引脚选择的预设输出电压。或者，也可以利用反馈电阻器将输出设定为低至 800mV。可通过单个电阻器设定一个 50mA至 500mA 的可调输出或输入电流限值。该拓扑的迟滞特性可提供固有的短路保护。通过把多个 LTC3630 并联在一起并将主器件的 FBO 连接至一个从器件的 VFB引脚，这便能提供较高的输出电流。该器件内置可调软起动。一个精准的 RUN 引脚门限电压可用于实现欠压闭锁功能。

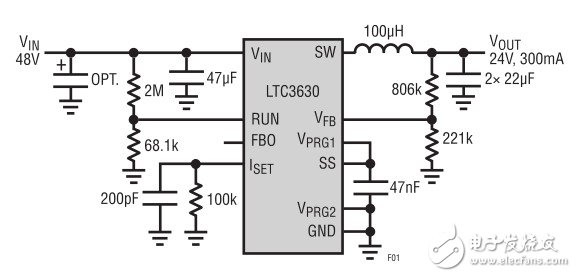

图 1：具欠压闭锁功能和 300mA 电流限值的高效率 24V 稳压器
具 300mA 输出电流限值和输入欠压闭锁功能的24V 稳压器
图 1 示出了一款 48V 至 24V 转换应用电路，其展现了LTC3630 的特性，包括欠压闭锁和输出电流限制。工作效率示于图 2。

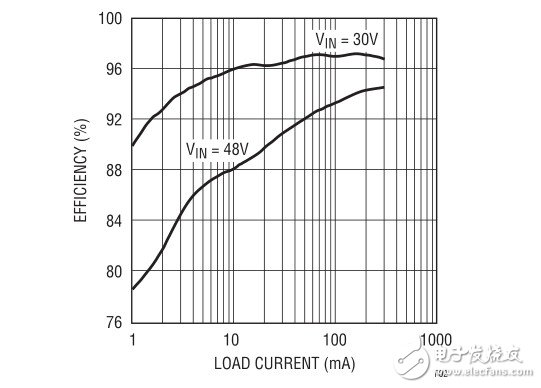

图 2：图 1 所示电路的效率

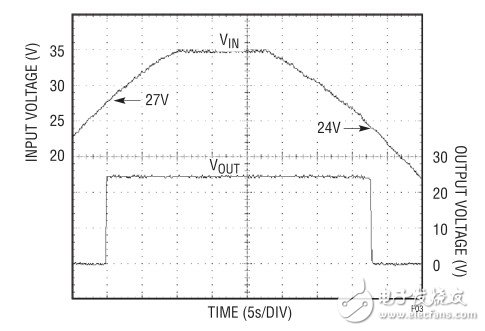

图 3：输入电压变化时的输出电压波形（显示欠压闭锁门限电平）
