典型汽车网络系统架构设计盘点

时间：2023-10-24 11:19

人气：

作者：admin

标签： 网络系统  总线系统  继电器

导读：典型汽车网络系统架构设计盘点-AudiA6驱动总线系统的数据传输速率最大为500kbit/s,属于CAN/C级别。驱动CAN总线采用双绞线进行数据传输,CAN-High导线为橙/黑色，CAN-Low导线为橙1棕色。...

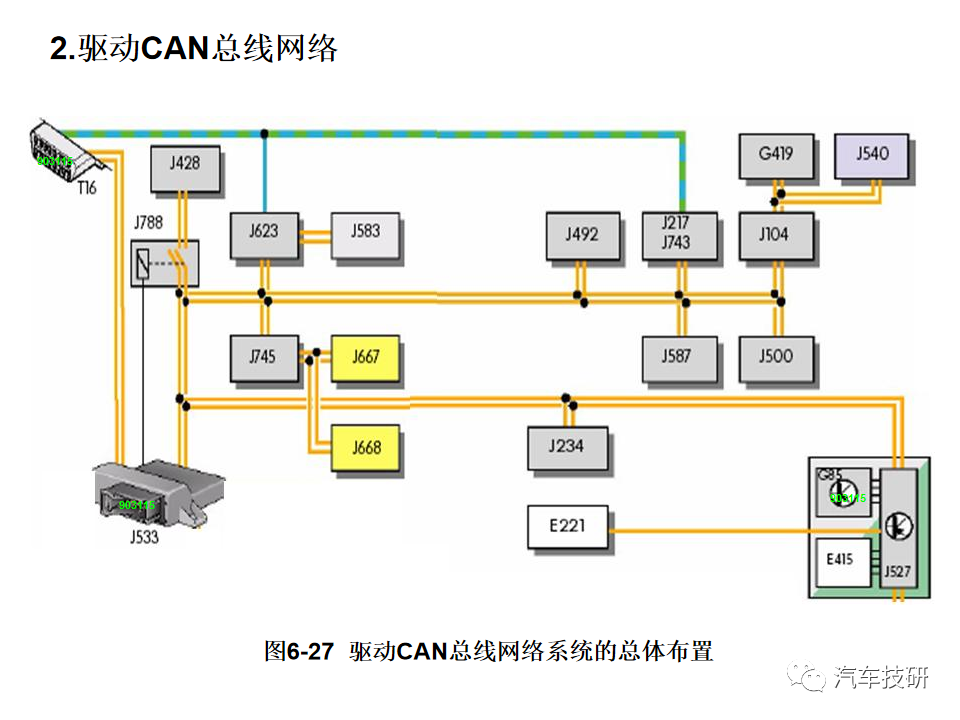

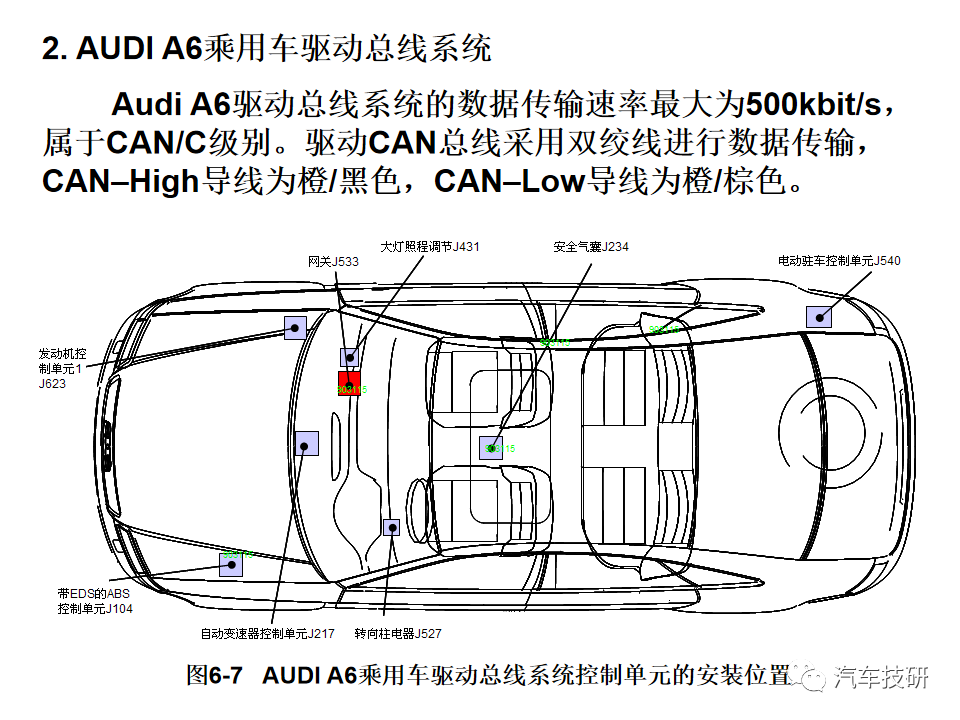

AudiA6驱动总线系统的数据传输速率最大为500kbit/s,属于CAN/C级别。驱动CAN总线采用双绞线进行数据传输,CAN-High导线为橙/黑色，CAN-Low导线为橙1棕色。
































































编辑：黄飞
