如何进行三层交换技术实现VLAN间通信？

什么是三层交换？

三层交换技术就是：二层交换技术+三层转发技术，实现VLAN间通信。它解决了局域网中网段划分之后，网段中子网必须依赖路由器进行管理的局面，解决了传统路由器低速、复杂所造成的网络瓶颈问题。

单臂路由产生的瓶颈

VLAN之间的通信需要路由器来完成

vlan增加倒是数据量增大

路由器与交换机之间路径成为整个网络的瓶颈

单臂路由的缺陷

”单臂”为网络骨干链路，容易形成网络瓶颈

子接口依然依托于物理接口，应用不灵活

VLAN间转发需要查看路由表，严重浪费设备资源

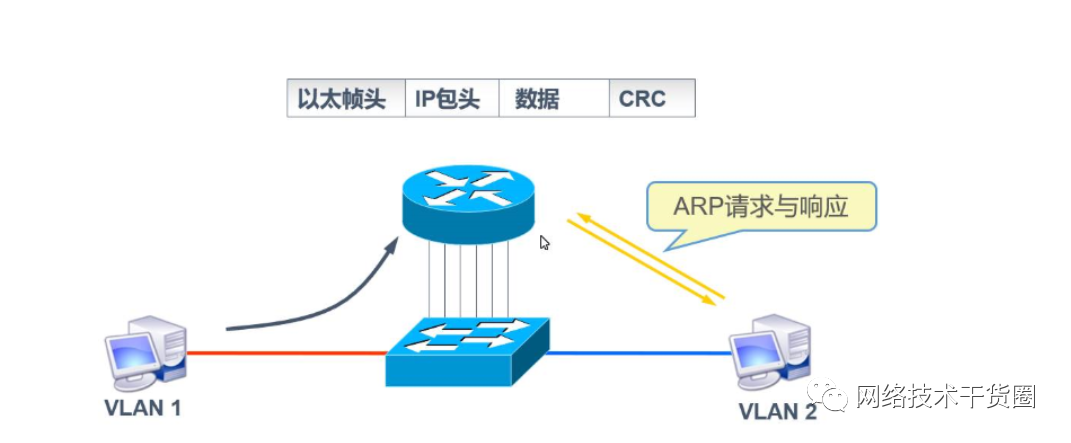

传统的MLS

三层转发过程中要重新封装二层

三层交换机上，第三层引擎处理数据流的第一个包

交换ASIC从三层引擎中获悉二层重写信息在硬件中创建一个MLS条目，负责重写和转发数据流中的后续数据包

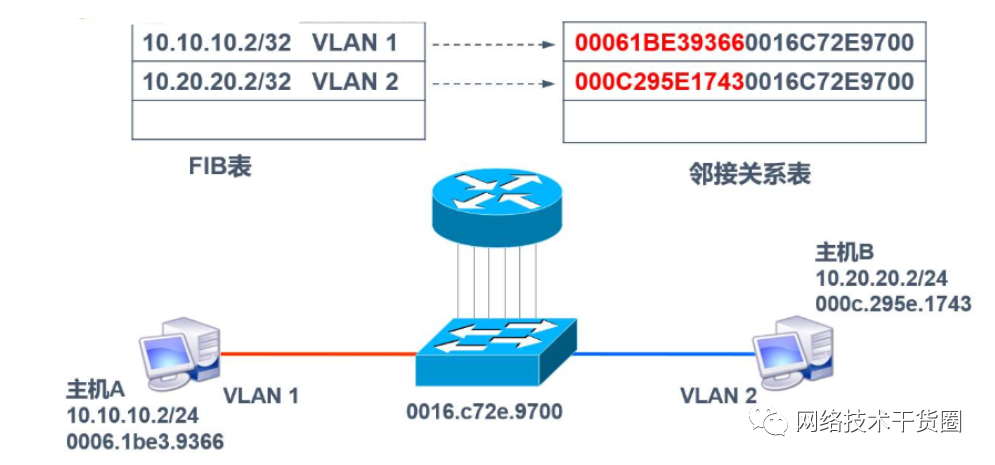

基于CEF的MLS

CEF是一种基于拓扑转发的模型

转发信息库（FBI）

邻接关系表

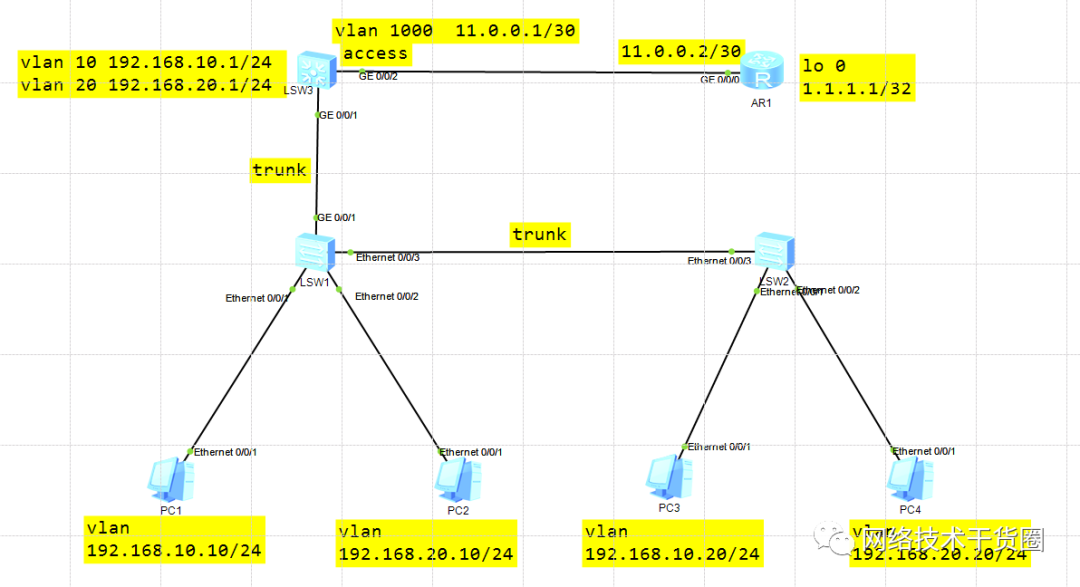

三层交换实验：

sw1配置：创建vlan，将接口划分vlan并配置接口类型

[sw1]vlan bat 10 20
[sw1]int e0/0/1
[sw1-Ethernet0/0/1]port link-type access
[sw1-Ethernet0/0/1]port default vlan 10
[sw1-Ethernet0/0/1]int e0/0/2
[sw1-Ethernet0/0/2]port link-type access
[sw1-Ethernet0/0/2]port default vlan  20
[sw1-Ethernet0/0/2]int e0/0/3
[sw1-Ethernet0/0/3]port link-type trunk
[sw1-Ethernet0/0/3]port trunk allow-pass vlan all
[sw1-Ethernet0/0/3]int g0/0/1
[sw1-GigabitEthernet0/0/1]port link-type trunk
[sw1-GigabitEthernet0/0/1]port trunk allow-pass vlan all

sw2配置：创建vlan，将接口划分vlan并配置接口类型

[sw2]vlan bat 10 20
[sw2]int e0/0/1
[sw2-Ethernet0/0/1]port link-type access
[sw2-Ethernet0/0/1]port default vlan 10
[sw2-Ethernet0/0/1]int e0/0/2
[sw2-Ethernet0/0/2]port link-type access
[sw2-Ethernet0/0/2]port default vlan  20
[sw2-Ethernet0/0/2]int e0/0/3
[sw2-Ethernet0/0/3]port link-type trunk
[sw2-Ethernet0/0/3]port trunk allow-pass vlan all

Rsw1配置：创建vlan，进入vlan接口配置ip，并为物理接口配置接口类型

[Rsw1]vlan bat 10 20 1000
[Rsw1]int vlanif 10
[Rsw1-Vlanif10]ip address 192.168.10.1 24
[Rsw1-Vlanif10]int vlanif 20
[Rsw1-Vlanif20]ip address 192.168.20.1 24
[Rsw1]int vlanif 1000
[Rsw1-Vlanif1000]ip address 11.0.0.1 30
[Rsw1]int g0/0/1
[Rsw1-GigabitEthernet0/0/1]p l t
[Rsw1-GigabitEthernet0/0/1]p t a v 10 20
[Rsw1]int g0/0/2
[Rsw1-GigabitEthernet0/0/2]p l a
[Rsw1-GigabitEthernet0/0/2]p d v 1000
[Rsw1]ip route-static 0.0.0.0 0.0.0.0 11.0.0.2          //配置默认路由指向外部

r1配置：配置回环接口配置地址，配置物理接口地址并建立回程静态路由

[r1]int lo 0
[r1-LoopBack0]ip ad
[r1-LoopBack0]ip address 1.1.1.1 32
[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ip address 11.0.0.2 30
[r1-GigabitEthernet0/0/0]un sh
[r1]ip route-static 192.168.10.0 24 11.0.0.1
[r1]ip route-static 192.168.20.0 24 11.0.0.1

ping测：实现全网互通
