两节锂电池充电芯片

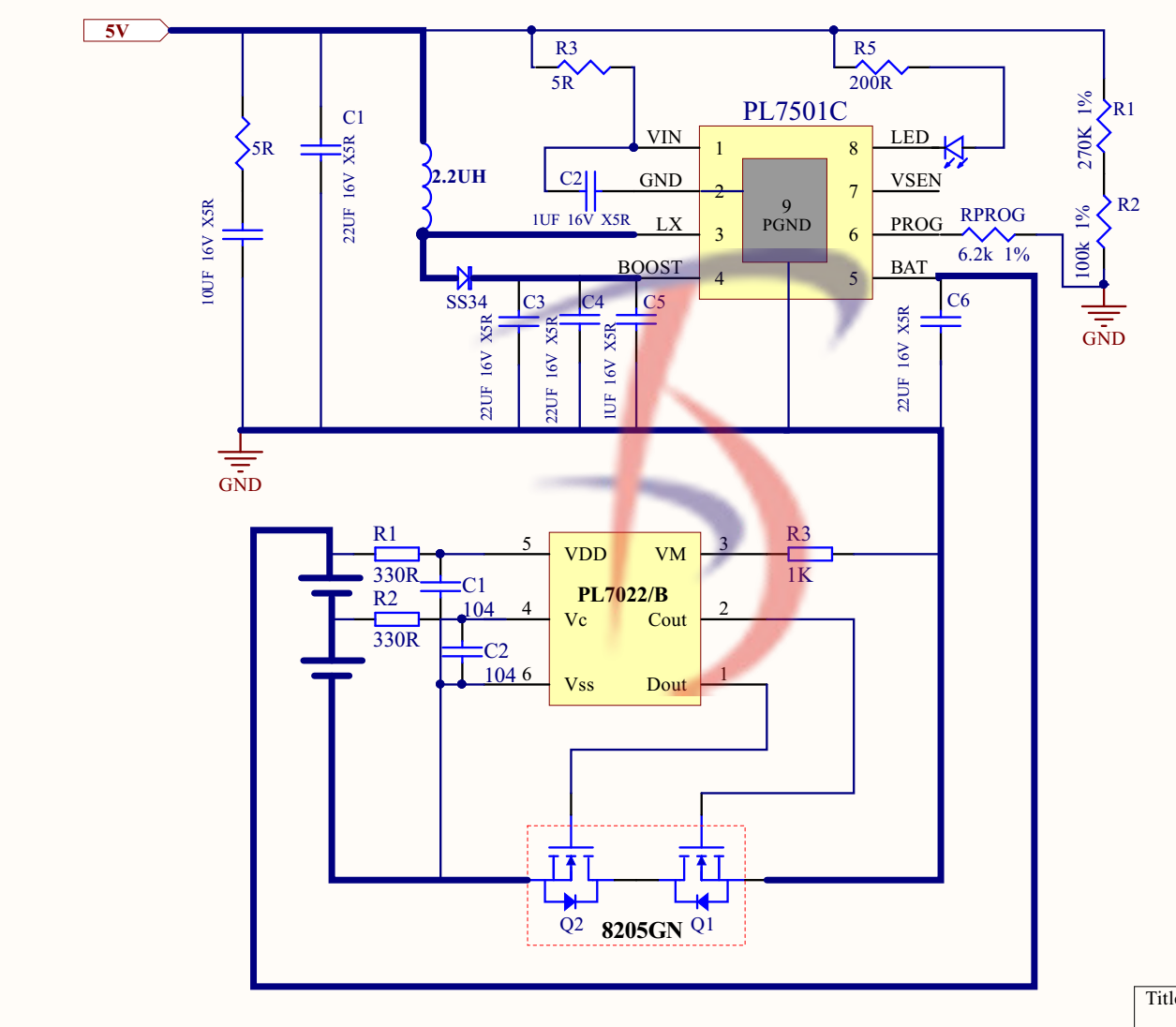

PL7501C 是一款 5V 输入,支持双节锂电池串联应用，锂离子的升压充电管理IC.PL7501C 集成功率 MOS,采用异步开关架构，使其在应用时仅需极少的外围器件，可有效减少整体方案尺寸，降低 BOM 成本。 升压开关充电转换器的工作频率为600KHz。

充电过程

PL7501C 采用完整的 CC/CV 充电模式。当双节锂电池电压小于 2 V，系统以 1/20 Icc 对电池充电。当双节锂电池电压大于 2V 而小于 5.6V，系统进入恒流充电模式。当电池电压接近 8.4V 时，系统进入恒压模式。进入恒压模式后，如果充电电流小于100MA，系统会停止充电。当电池充满后，如果电池电压又跌落至 8.2V 以下，系统会重新开启给电池充电。

与PL7022B两节串联的锂电池保护芯片，组合电路如下:

PL7222 是一款专门为高精度的线性锂电池充电器而设计的电路，非常适合那些低成本、便携式的充电器使用。它集高精度预充电、恒定电流充电、恒定电压充电、电池状态检测、充电结束低泄漏、充电状态指示等性能于一身，可以广泛地用于EPC、移动多媒体、手持设备等领域。

与PL7022B两节串联的锂电池保护芯片，组合电路如下:
