企业路由器的带宽控制的配置步骤

网络的带宽资源是有限的，但是在带宽的使用上，经常会出现“20%的主机占用了80%的资源”，从而导致网络的应用经常出现“上网慢、网络卡”等现象。企业路由器提供了基于IP地址的带宽控制功能，可以有效防止少部分主机占用大多数的资源，为整个网络带宽资源的合理利用提供保证。 本文介绍企业路由器的带宽控制的配置步骤。

需求分析

某企业内网有50台主机，使用多WAN口企业路由器，申请20M光纤和10M的ADSL线路。其中计划给市场部10M带宽，剩余的20M给其它部门，内网IP地址段为192.168.1.100~149，根据需求，制定以下需求表格： 注意：ADSL线路一般上行为512Kbps, 带宽控制的算法：最小上行（下行）带宽=总带宽/电脑数，上述表格仅考参考，实际参数设置可以参考文档结尾的参考表。

设置步骤

第一步 设置接口带宽

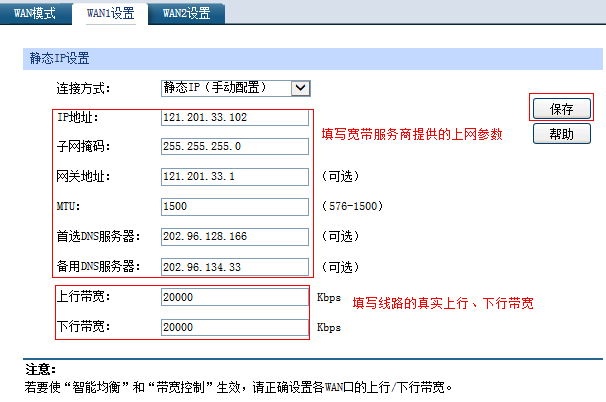

登录路由器管理界面，点击 接口设置 >> WAN设置，设置两个（或多个）WAN口的上网参数，填写宽带线路真实上行、下行的带宽，参数填写完成后，点击 保存。以WAN1口为例，如下图所示：

注意：1Mb=1024Kb，为了便于计算，文档以1Mb=1000Kb为例。

第二步  添加用户组

添加市场部和其他部门的用户组，后续的控制规则中针对两个组进行带宽控制。 添加用户组的具体设置方法，请点击参考：

第三步 设置带宽控制规则

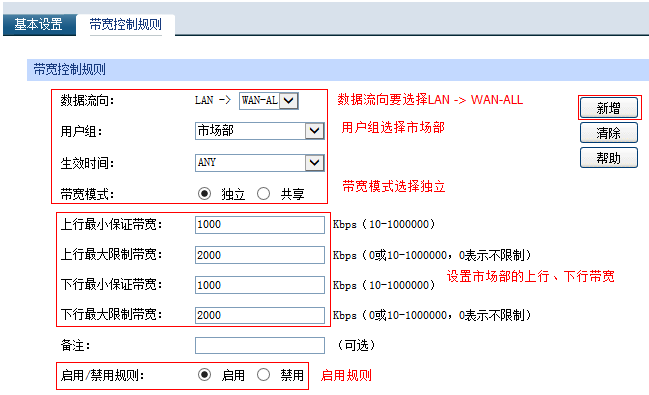

1、添加市场部规则 点击 传输控制 >> 带宽控制 >> 带宽控制规则，自定义规则名称，数据流向选择LAN->WAN-ALL，用户组选择 市场部，带宽模式选择 独立，填写计划好的上下行带宽值，如下：

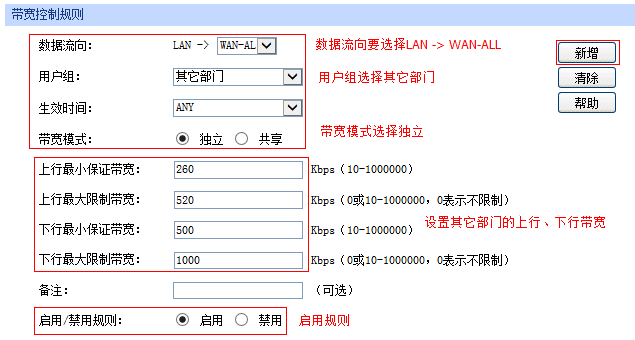

注意：带宽模式中的“独立”表示受控组中的每一个IP地址最小带宽为1000Kbps，最大带宽均为2000Kbps。 2、添加其它部门规则 填写其他部门的控制规则，如下：

设置完成后，规则列表如下：

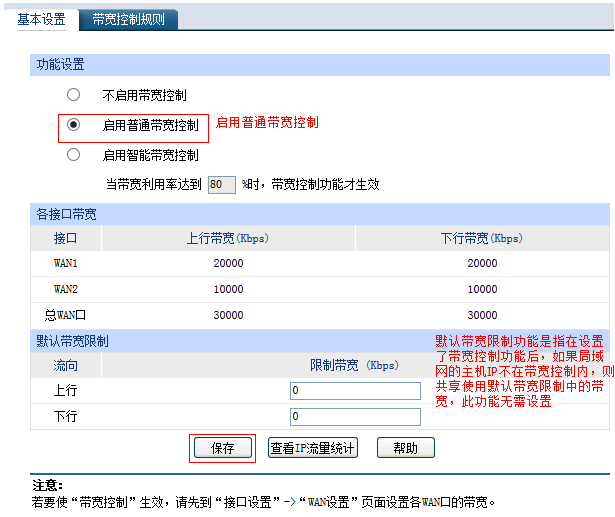

3、启用带宽控制 在带宽控制规则页面，选中 启用普通带宽控制，点击 保存。

注意：智能带宽控制功能即带宽到达一定比例的时候，才会触发控制，如：10M带宽，设置带宽利用率为80%，则表示内网使用到总带宽8M时，带宽控制规则才会生效。 至此，带宽控制设置完成。局域网内的电脑将根据带宽控制规则中设置的规则来使用网络

问题解答

企业路由器设置过程中，带宽控制方面的相关问题及解答如下：

问：带宽控制最大限制多少才合适呢？ 答：限制带宽取决于两个方面：一是业务需求，不同部门、电脑的工作需求决定对网络带宽的需求，该需求决定占用总带宽的比例；二是接口带宽，企业总带宽的大小决定给各个业务主机分配的具体值。例如公司总带宽为10M光纤，A部门10台电脑需要下载、上传、收发邮件，那么每台主机限制上下行最大值为1500~2000Kbps，

问：设置好带宽控制后效果不明显，怎么办？ 答：需要分别检查以下三点：电脑的IP地址是否固定、受控电脑的IP地址是否加入受控组、控制带宽规则设置是否合理，检查并排查以上问题即可。如：设置带宽控制规则，如果选择数据流向是LAN-WAN1，当受控主机在使用网络时，数据包仍然有可能从其它WAN口转发。

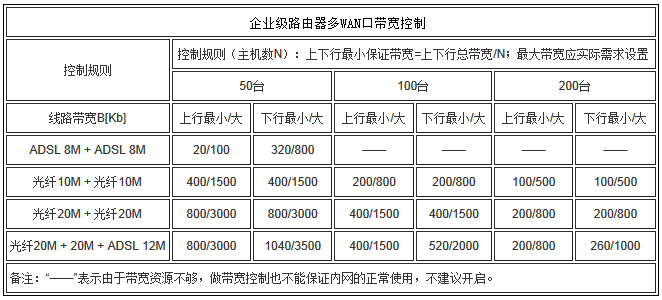

问：设置好带宽控制后，受控组是否可以继续加入IP？ 答：不可以，在设置带宽控制时，最小保障带宽是=总的上行带宽/电脑数，如果此时受控组增加IP地址，系统会弹出警告页面。如果做带宽控制的组需要增加IP地址，此时只能先删除带宽控制条目后，再重新设置带宽控制规则。 设置带宽控制规则参考表
