基站是如何防雷的呢？

那我们的基站是如何防雷的呢？

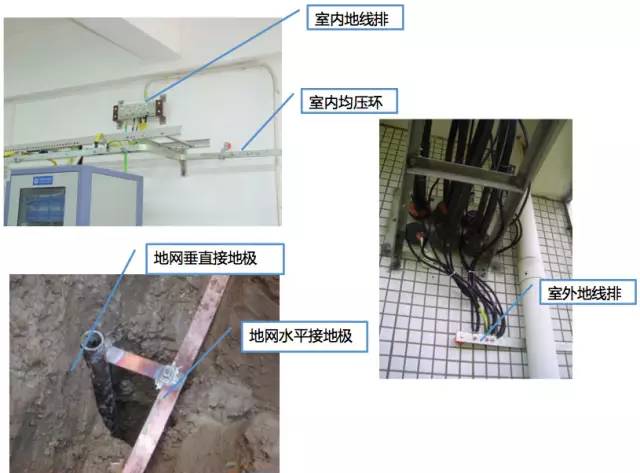

一、地网与地排线

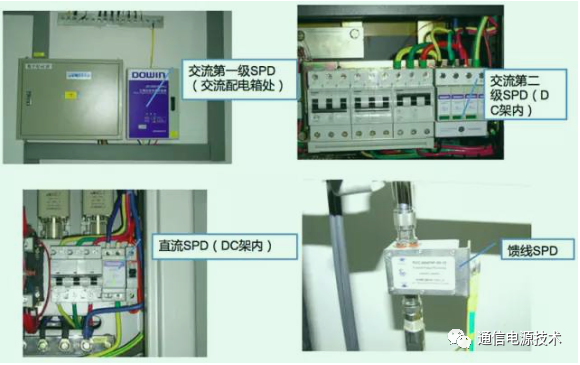

二、基站SPD（浪涌保护器）

三、防雷接地技术

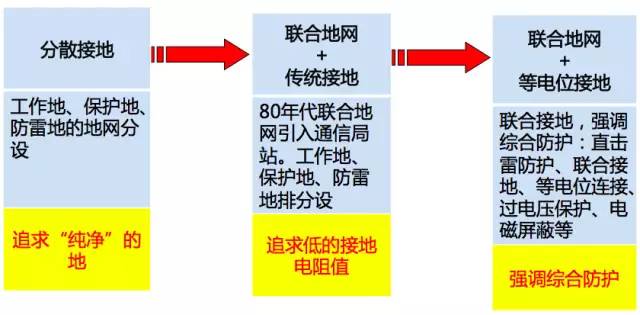

1、防雷接地技术的演进

2、防雷接地是怎样设计的？

1）联合接地

使各建筑物内的基础接地体与其它专设接地体相互连通形成一个共用地网。设备的工作地、保护地等与建筑物的防雷地共用一组接地系统。

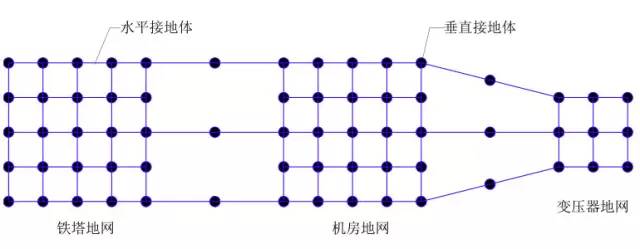

共用一个地网：建筑基础接地体、专设接地体（含铁塔的）互相连通形成共用地网，建筑防雷接地、室内接地均由公共地网引出。

同时机房内的电子设备的保护接地、逻辑接地、屏蔽体接地、防静电接地等共用一组接地系统，各开关电源的工作地应与该接地系统连通，以获得相同的电位参考点。

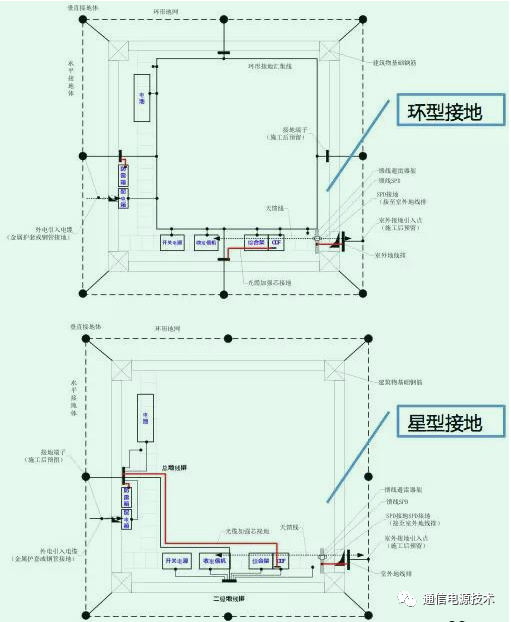

2）等电位连接

移动通信基站首选环型等电位连接，符合以下场合之一建议采用环型等电位连接：

• 接地阻值大于10Ω

• 基站建立在郊区、山区、室内孤立高大的建筑物

• 地处中雷区以上，经常遭受雷击的站点

• 室内地线排的引入点由天面避雷带引入

• 由于条件受限，室内/外地线排由同一个接地点引入

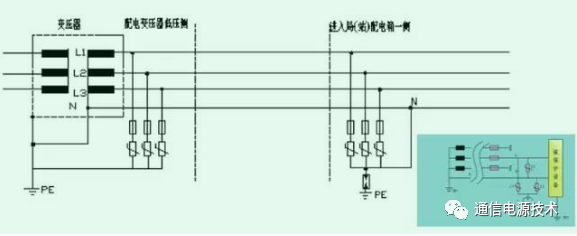

3）TT供电系统的防雷（3+1模式）

TT供电系统（基站常用）

供电线进入局站后配电箱内SPD应采用“3+1”模式

• 三相，相线对零线采用限压型SPD，零线对地采用间隙型SPD

• 单相，建议采用对称“2+1”模式，防止相线与零线反接

另外，必须串接空开或者熔断器，防止火灾。

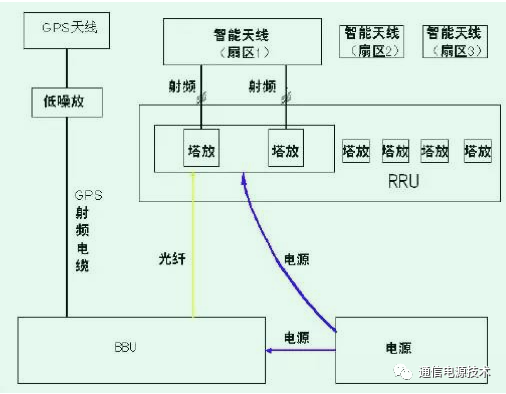

4）分布式基站的防雷

分布式基站的特点：

• 大部分以BBU共站形式出现，须防止分布式系统引入对原有防雷接地系统的破坏。

• 分布式基站类型（场景）多，根据RRU的供电方式有不同的防雷要求

（1）室外一体化UPS供电

（2）室外一体化直流电源供电

（3）交流电源远供供电

（4）直流电源远供供电

（1）、（2）在RRU侧按小型通信基站处理，BBU侧重点做好增加的光缆、GPS馈线接地；

（3）、（4）除RRU侧外，在BBU侧需增加重点电源口的防护。
