DQSPK光解调器原理介绍

时间：2023-05-25 17:34

人气：

作者：admin

标签： 光解调器  传输

导读：本文通过研究光解调器的结构，推导了光解调器的传输特性方程。借助由传输特性方程，分析出不同偏置点状态下光解调器的输出特性。...

本文通过研究光解调器的结构，推导了光解调器的传输特性方程。借助由传输特性方程，分析出不同偏置点状态下光解调器的输出特性。

01

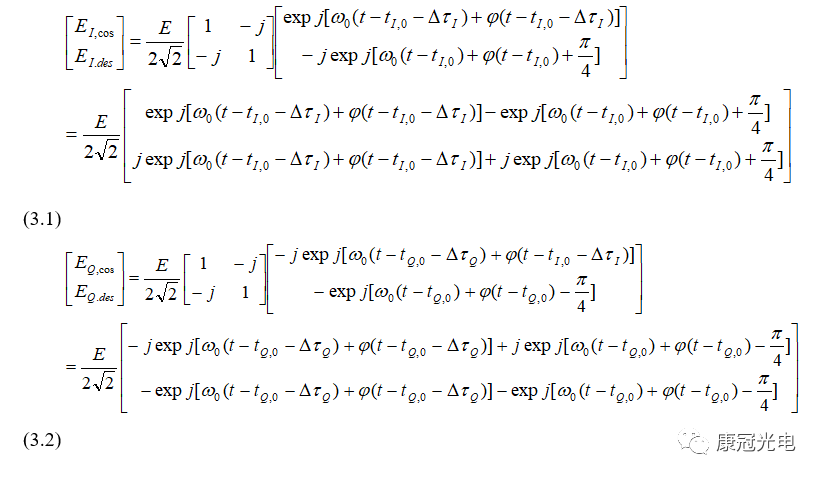

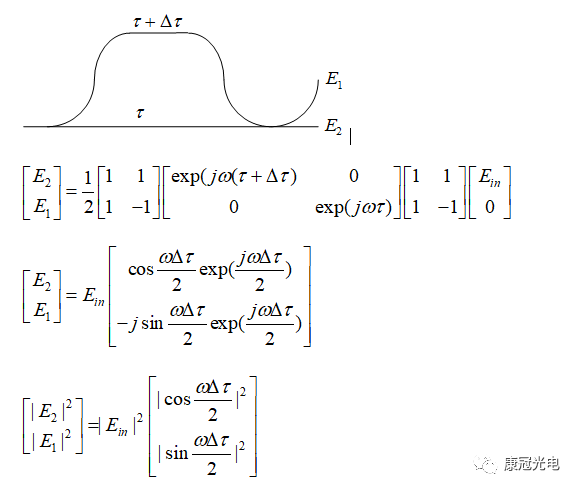

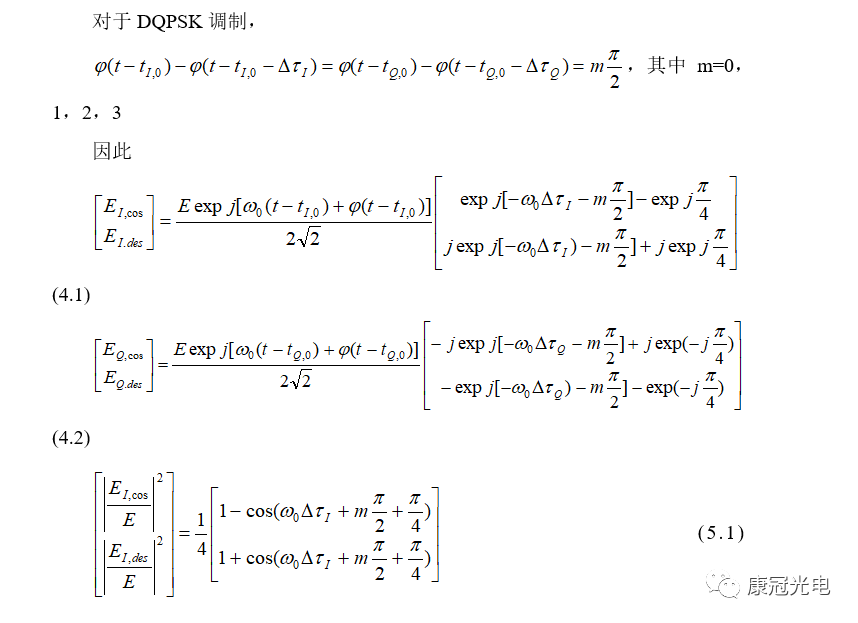

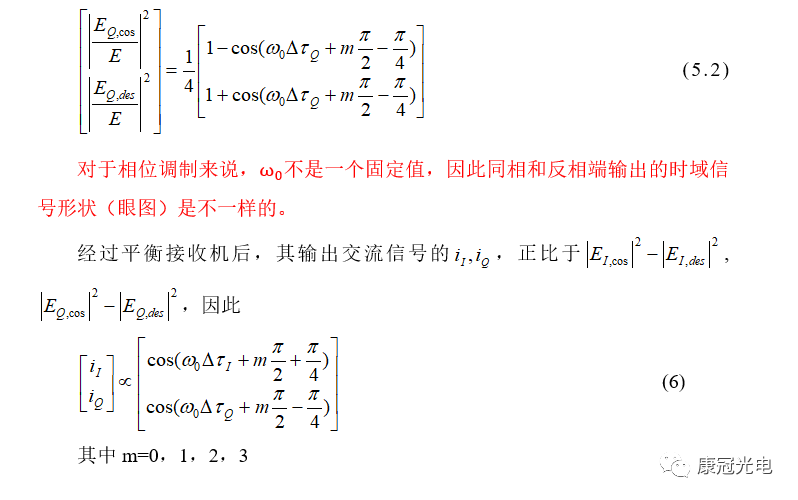

光解调器传输性方程


可见这种MZ结构实际上是一个滤波器。

后面的讨论是针对时域进行的，严格说不妥当。

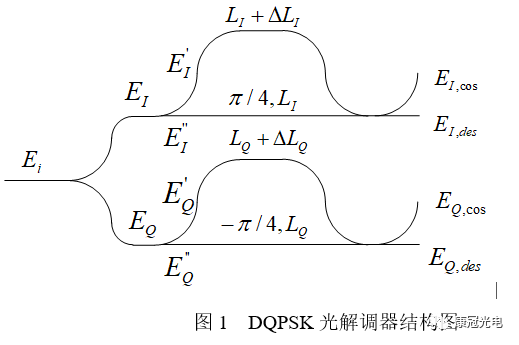

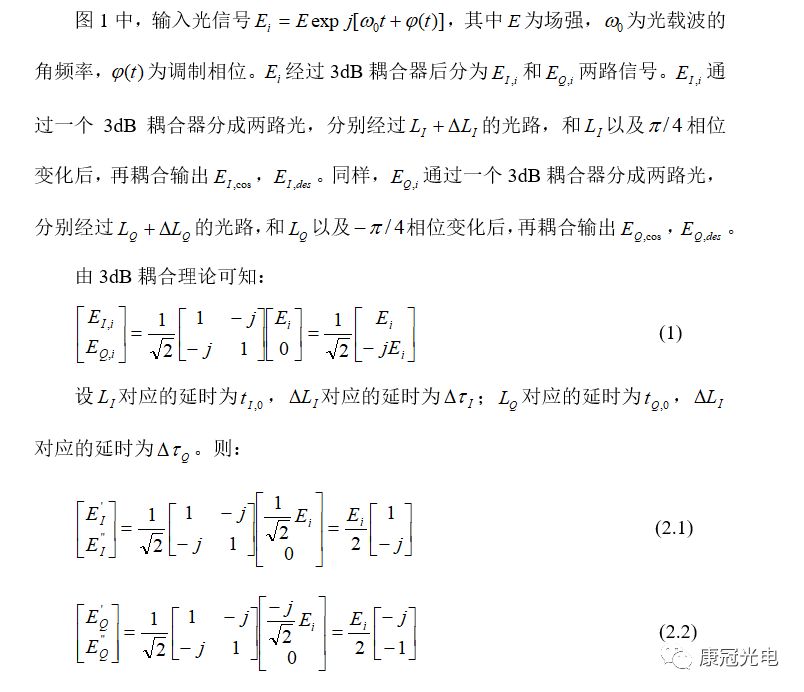

DQSPK光解调器实际上由两个DPSK光解调器组成，如图1所示。







02

02

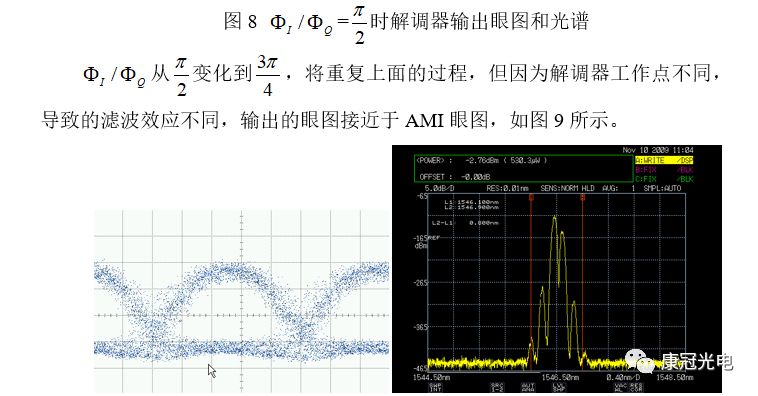

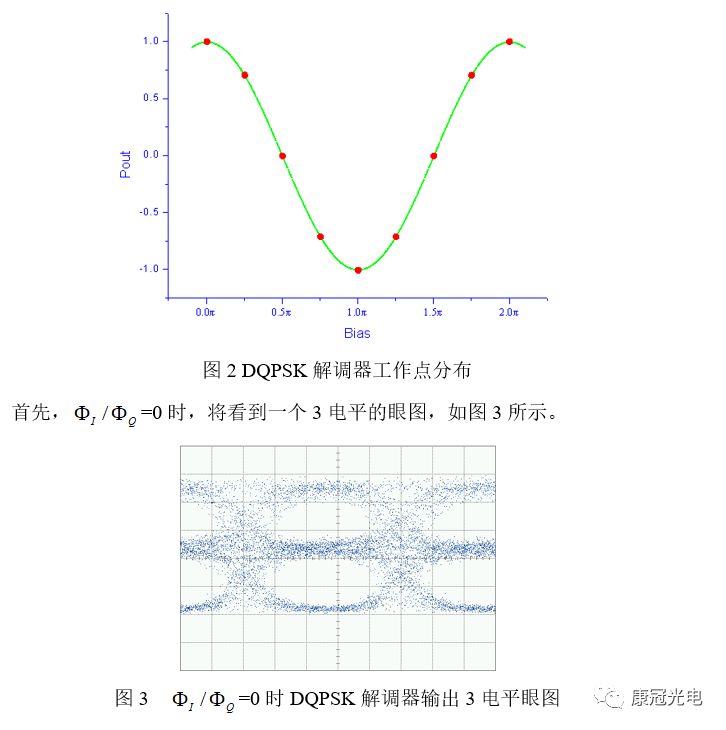

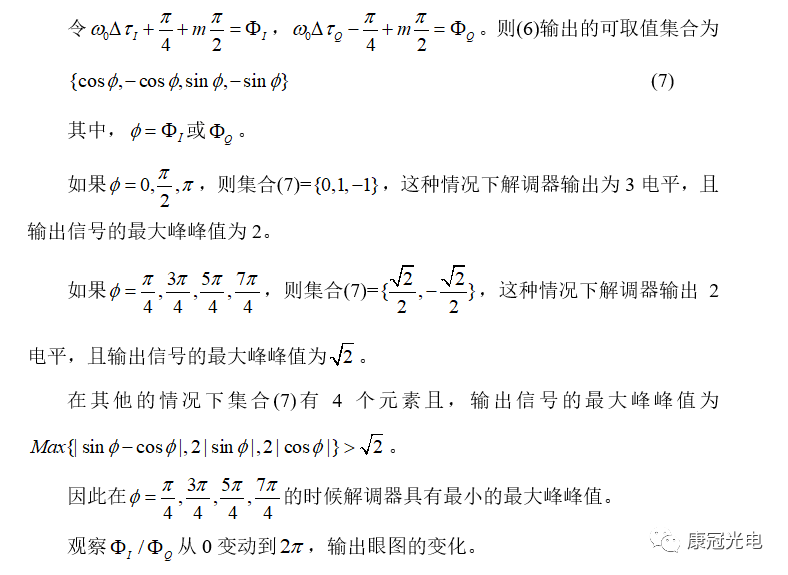

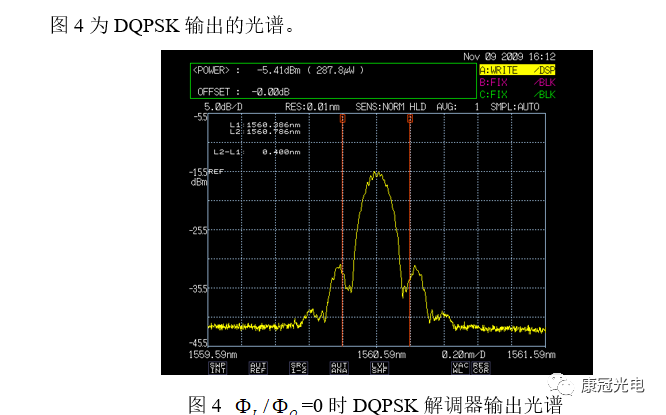

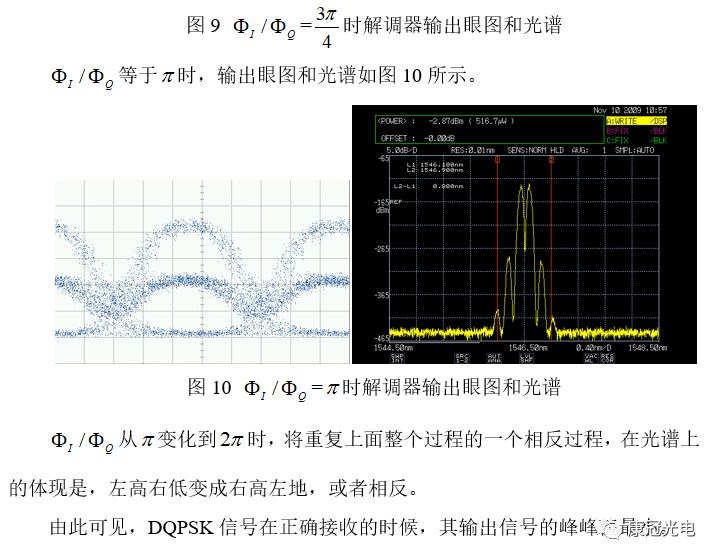

光解调器的输出特性

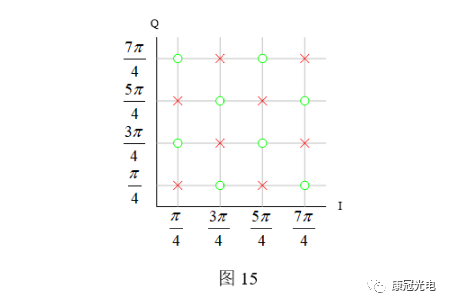

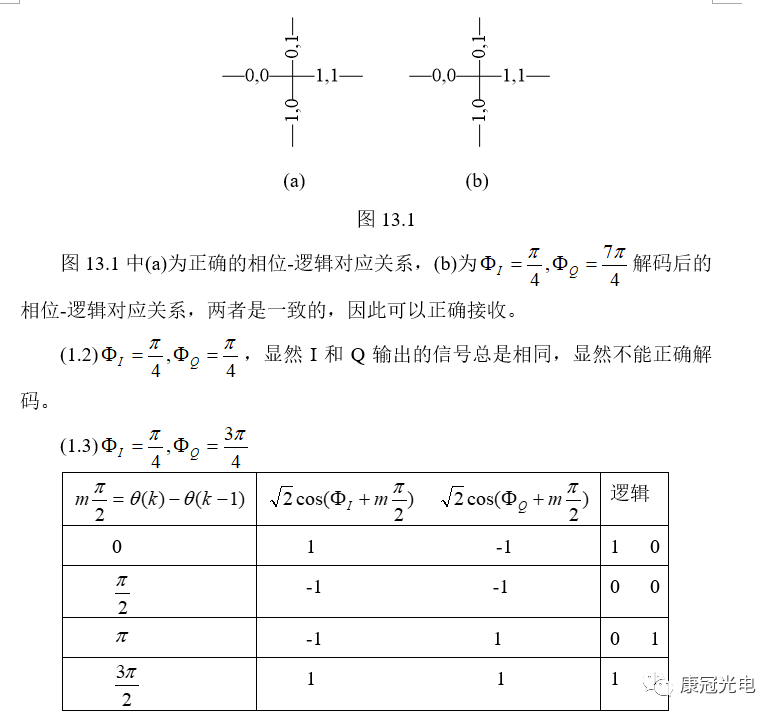

03

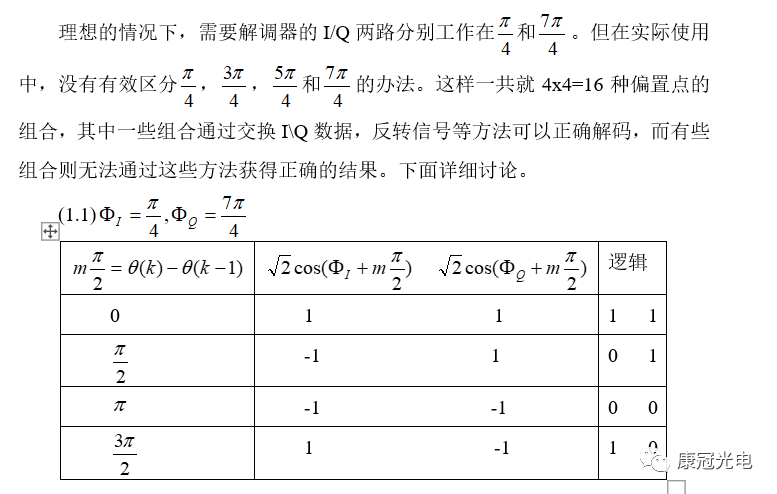

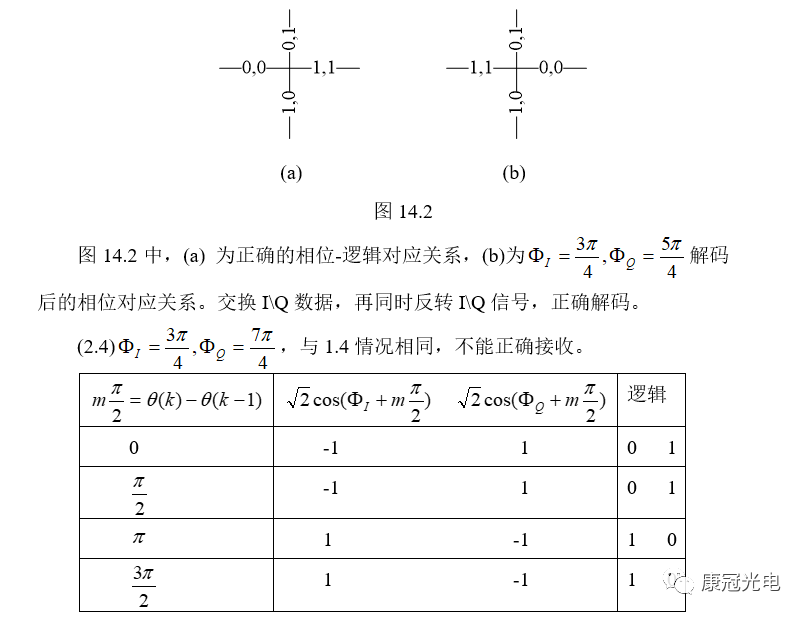

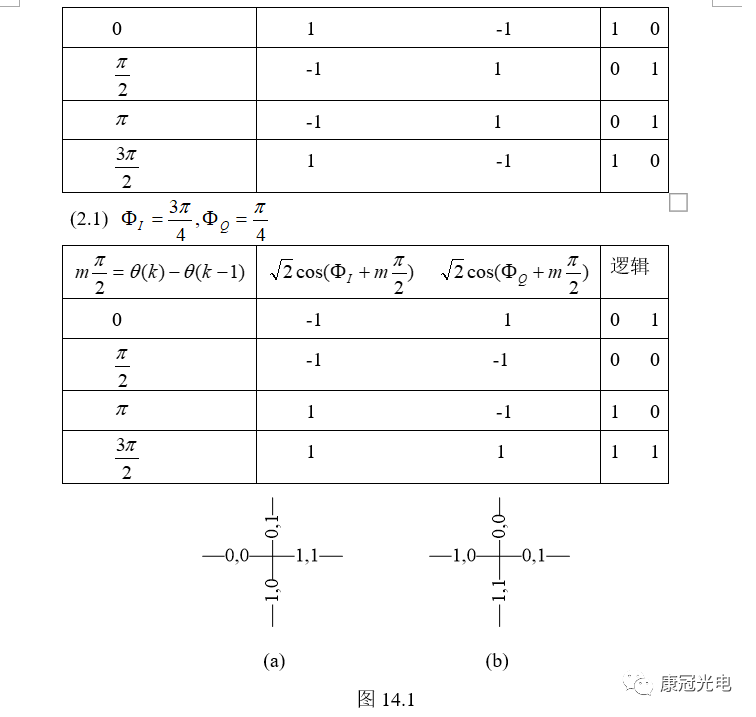

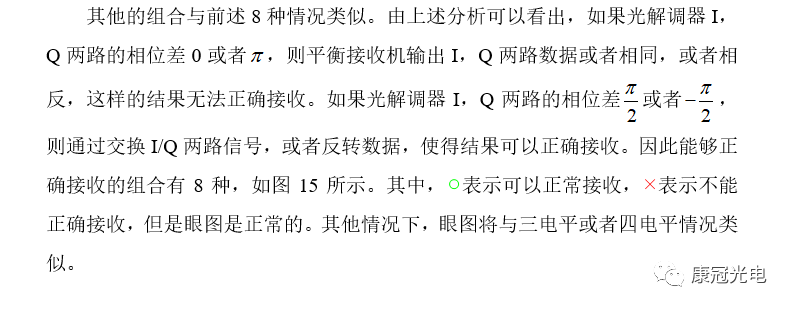

I/Q工作点组合问题
