芯灵通科技自行研发PLL时钟电路芯片，助力小基

根据工信部统计，截至2022年底我国移动通信基站总数达1083万个，其中5G基站有231万个，比例超过60%。而为了实现更深更广的网路覆盖，就有了小基站的出现，它能够深入室内做弱信号和盲区的定点覆盖，并按需提供大容量、低时延、高可靠性的网络服务，其作为5G时代的增量点，在整个生态中发挥重要的作用，预计到2025年，我国将新建共600万站。

随着使用者对网络速度、覆盖范围的需求与整体市场的快速发展，推动了基站从频率、带宽、效率到可靠性等多方面都有了更多的提升。对此，射频器件作为通信基站的核心也备受关注。这当中有一项能直接影响信号稳定的关键器件就是PLL时钟电路芯片，或称为频率源，该芯片是电子系统的信号源头，也被称作现代电子系统的“心脏”，在微波通信和FMCW雷达等领域皆占有至关重要的角色，其作用是给微波扫频信号提供一定分辨力的频率参考信号，并对微波信号输出频率进行逐点锁定，以得到高准确度和稳定度的扫频输出信号。

PLL时钟电路芯片最主要的特点是能使频率稳定度高,尤其是相位噪声低，优点是使用灵活且易于控制，因此对于现代电子系统来说，为了能实现更稳定的频率、更小的频差，在许多情况下都会采用时钟电路芯片。然而，它的技术难度大，因此一直以来都是国外大厂的天下，但目前已有国内厂家打破了这个垄断的局面，推出自行研发的芯片方案。

新锐射频芯片设计公司芯灵通（天津）科技有限公司于今年3月发表的PLL时钟电路芯片ATC79550，是一颗能实现小数分频或整数分频的锁相环PLL频率综合器。其基波输出频率范围为在3540MHz至4760MHz，并集成压控振荡器（VCO），可完成2/4/8/16分频输出，杂散抑制达到77dBc，10KHz处相位噪声小于-87dBc/Hz。ATC79550能被应用在移动通信基站、无线局域网、低频时钟发生器、FMWC雷达系统、卫星导航和防撞系统等多种场景，当前已量产，并开始于客户端送样。 目前，国内仅有极少数的厂家拥有PLL时钟芯片的关键技术，而芯灵通科技便是其中之一，并且真正具备量产能力。芯灵通科技CEO傅海鹏表示，“PLL时钟芯片技术基本上是由国际大厂所垄断，而中国每年对此类型的芯片进口采购额超5000万，而在中美贸易战的影响持续扩大下，我们希望通过对该技术的掌握能降低被卡脖子的风险，并助力芯片国产化“。

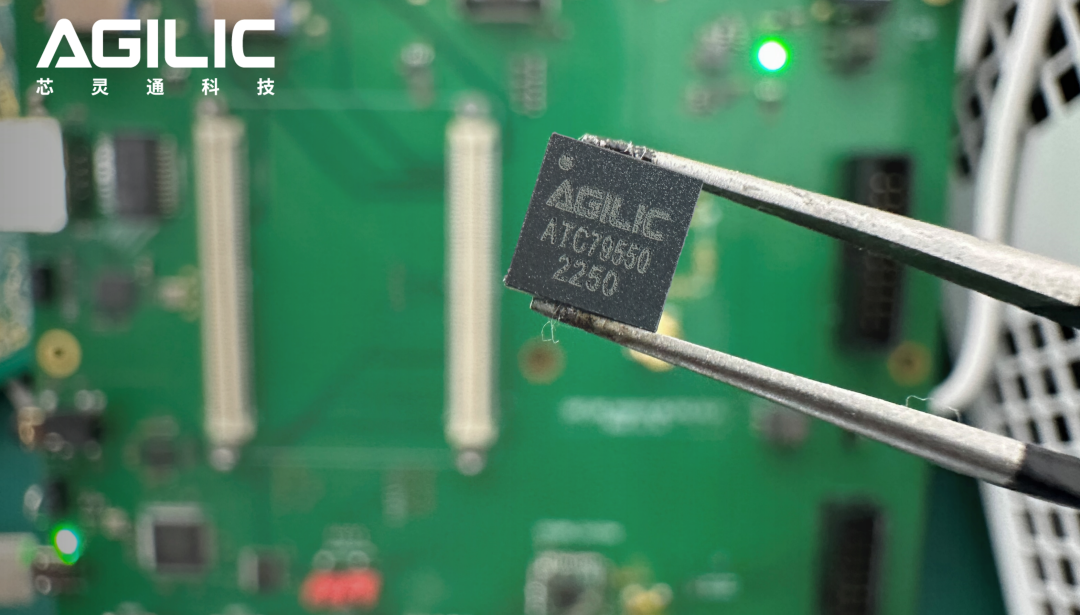

▲芯灵通科技自行研发的PLL时钟电路芯片 芯灵通推出的ATC79550面积小、性能高，用于提供高稳定度的时钟、本振信号、发射信号。通过突破超低相位噪声设计的技术难点，能使宽带射频通信的频率源器件得到更高的性能。除此之外，其自研的IP能更有效地降低成本、提高研发效率并有助于产品的迭代。芯灵通科技的核心团队在射频芯片设计领域已有十五年以上的经验，拥有丰富的技术积累和自主知识产权与多项专利，具备较强的技术壁垒，提供前沿的产品和解决方案。

芯灵通（天津）科技有限公司成立于2021年，坐落于天津市滨海高新区，是一家Fabless半导体芯片设计公司，专注于射频FEM与射频SoC（收发机芯片）的研发。产品主要面向物联网、工业与车载WiFi、移动通讯、毫米波雷达与超宽带SoC。并致力于提供小面积、高效率、高集成的宽带射频芯片与解决方案，实现国产化替代。
