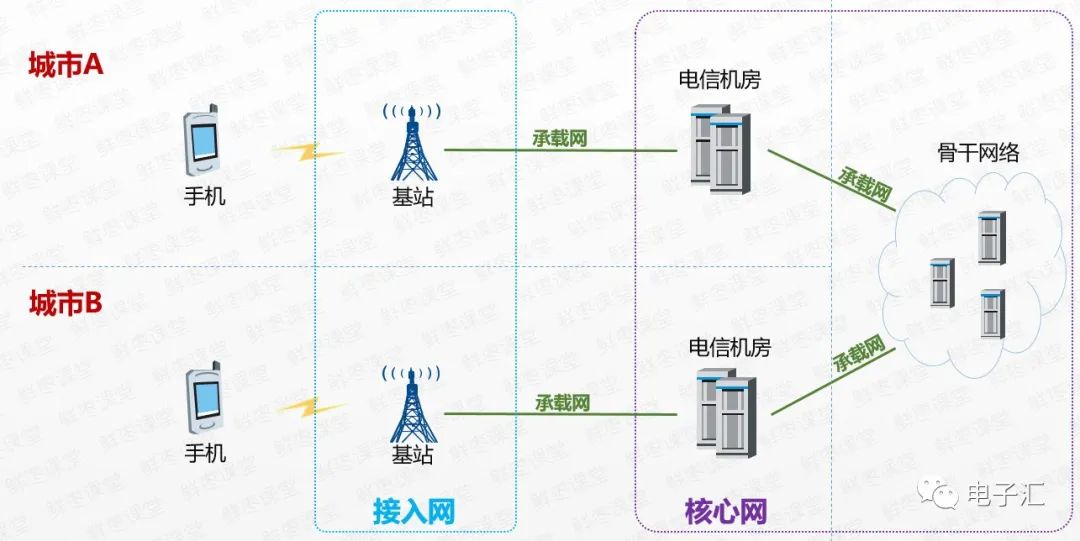

5G前传/中传/回传介绍 5G移动通信的逻辑架构图

1、要弄明白什么是5G前传、中传和回传，首先我们需要了解5G移动通信的逻辑架构图：

手机-接入网-承载网-核心网-承载网-接入网-手机

接入网，在我们无线通信里，一般指无线接入网，也就是通常所说的RAN（Radio Access Network）。大家耳熟能详的基站。

2、基站的构成：

一个4G基站通常包括BBU（主要负责信号调制）、RRU（主要负责射频处理），馈线（连接RRU和天线），天线（主要负责线缆上导行波和空气中空间波之间的转换）。

基带处理单元BBU：完成信道编解码、基带信号的调制解调、协议处理等功能，同时需要提供与上层网元的接口功能。

射频处理单元RRU：是天线系统和基带处理单元沟通的中间桥梁：接收信号时，RRU将天线传来的射频信号经滤波、低噪声放大、转化成光信号，传输给BBU；发送信号时，RRU将从BBU传来的光信号转成射频信号通过天线放大发送出去。

天线系统：主要进行信号的接受和发送，是基站设备与终端用户之间的信息能量转换器。

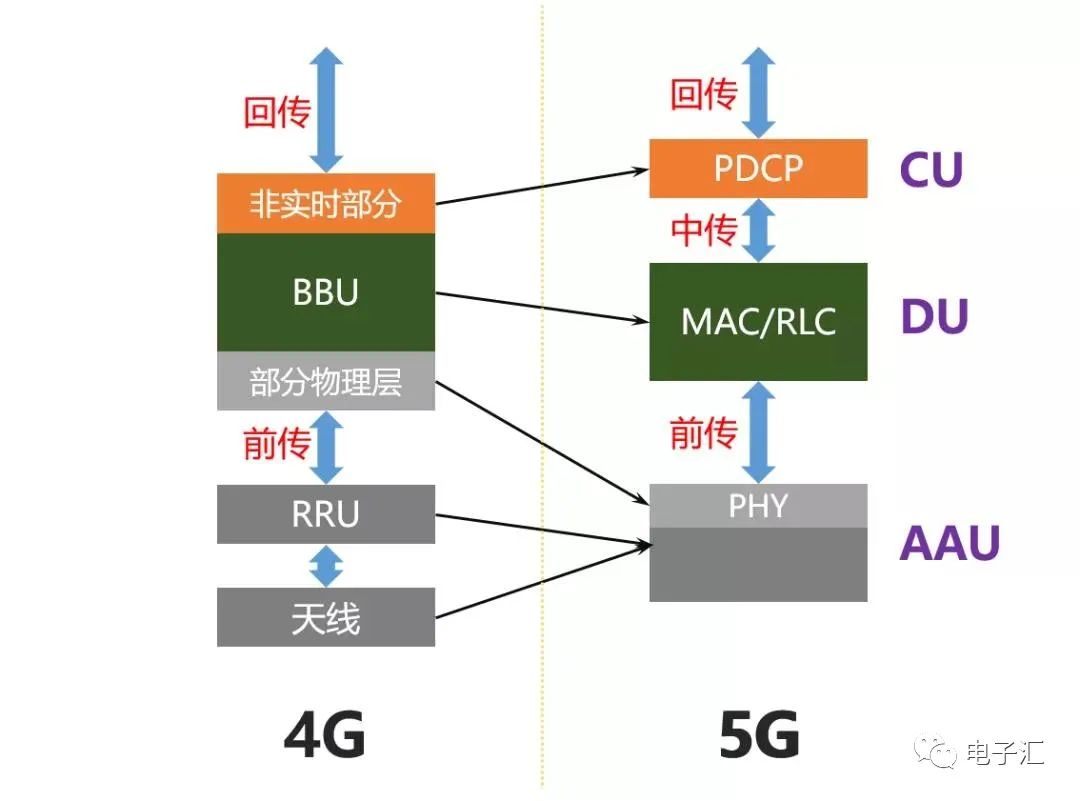

在5G网络中，接入网不再是由BBU、RRU、天线这些东西组成了。而是被重构为CU（Centralized unit，集中单元）、DU（Distribute Unit，分布单元）和AAU（Active Antenna Unit，有源天线单元）这3个功能实体：

CU：原BBU的非实时部分将分割出来，重新定义为CU，负责处理非实时协议和服务。

AAU：BBU的部分物理层处理功能与原RRU及无源天线合并为AAU。

DU：BBU的剩余功能重新定义为DU，负责处理物理层协议和实时服务。

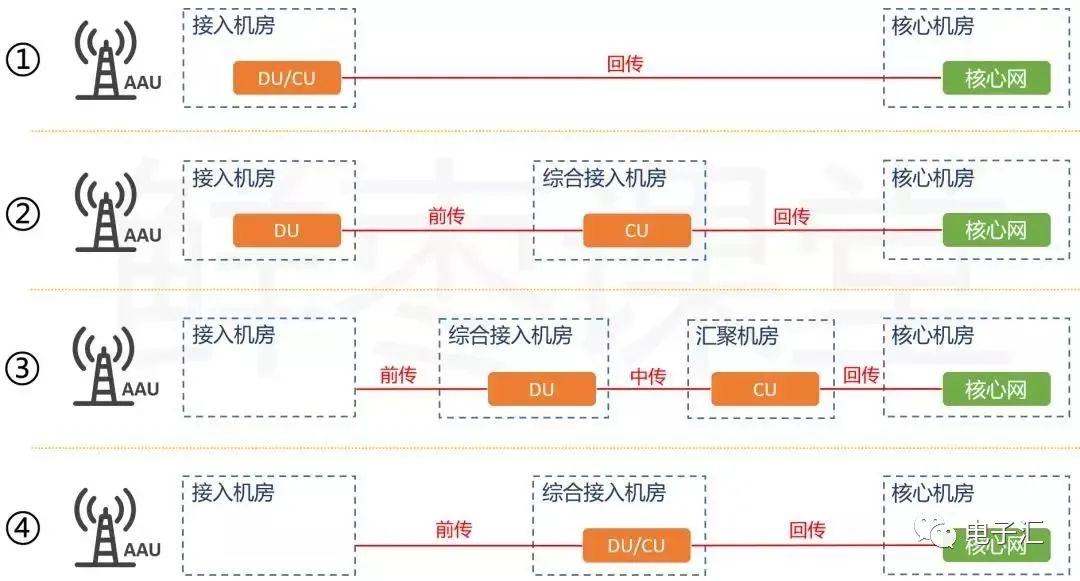

3、前传、中传、回传是不同实体之间的连接：

前传（fronthaul）指AAU连接DU部分

传（middlethaul）指DU连接CU部分

回传（backhaul）:CU以上部分
