5G干扰问题与分析方法

时间:2022-12-19 17:32

人气:

作者:admin

标签: LTE  gps  5g

导读:5G干扰问题与分析方法-验证干扰源影响。协调关闭验证,关闭验证前,通知后台监控干扰小区实时干扰,关闭后对比干扰小区实时干扰变化,评估干扰源对小区干扰影响。...

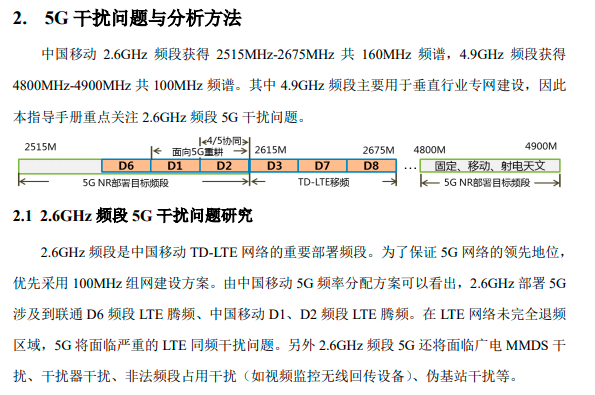

随着5G站点规模部署,TDD系统干扰问题随之而来,严重影响上接入、切换、下行速率等用户感知,为提升武汉一线干扰排查效率,结合武汉前人经验及本地案例,输出5G干扰排查指导书。

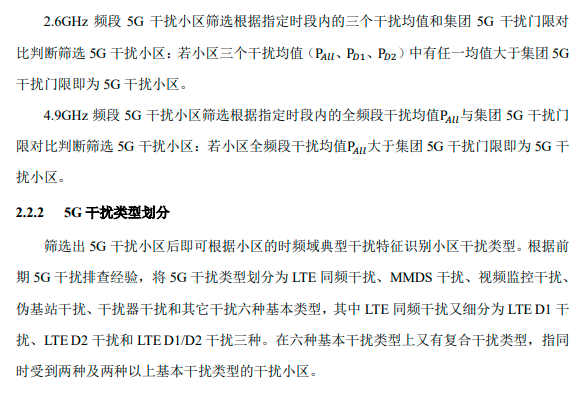

1、 5G常见干扰类型

1.1、子帧配比干扰

相邻近的同频站点,上下行时隙配比不一致会导致下行时隙多的小区干扰上行时隙少的小区。当前移动5G试用4:1、8:2、7:3的时隙配比,混合使用存在时隙干扰,目前湖北统一采用8:2,已纳入开站模板。

1.2、帧偏置干扰

5G与LTE TDD共部署也需要同步,否则会导致一个系统的下行时隙落入另一个系统的上行时隙,产生干扰。目前中移动2.6G 5G站点帧偏置相比于LTE延后3ms,可保证时隙对齐,特殊子帧对齐见下图。

由于武汉NSA锚点为F频段,LTE D频段前移,设置帧偏285768(697us)使能D/F帧结构对齐,NR帧偏置需设置为70728(30720*3 - 0.697*30720 =70728),保证LTE/NR帧结构对齐。

1.3、大气波导干扰

远距离的站点信号经过传播,到达被干扰站点的时候,因为传播环境很好,衰减就比较小,同时因为传播过程中的时延导致干扰站的DwPTS与被干扰站的UpPTS对齐(严重的甚至会落到被干扰站的上行子帧),导致干扰站的下行信号干扰到被干扰站的上行传输,如下图所示。

1.4、GPS失锁、星卡异常、时钟源失锁导致的干扰

对于LTE TDD系统,因为是时分双工,这对系统的时钟同步要求很高。如同一个网络中的某基站A与周围其他基站的时钟不同步,这就造成基站A的DL信号被周围的基站接收到,故而干扰到了周围基站的上行接收。如下图示意的,时钟不同步的A基站发射信号干扰到了B基站的上行接收。

、   GPS失锁、星卡异常、时钟源失锁一般可能是单个站点造成,因为失步后各基站时钟不同步,互相影响,因此通常影响范围比较严重,且范围很广。失步基站周围大量基站可能都将受到干扰,甚至退服。

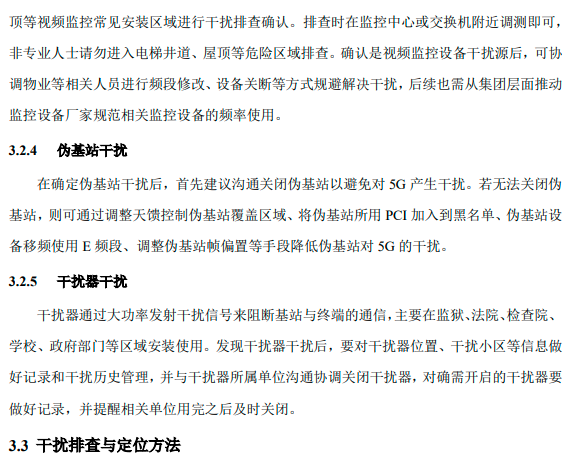

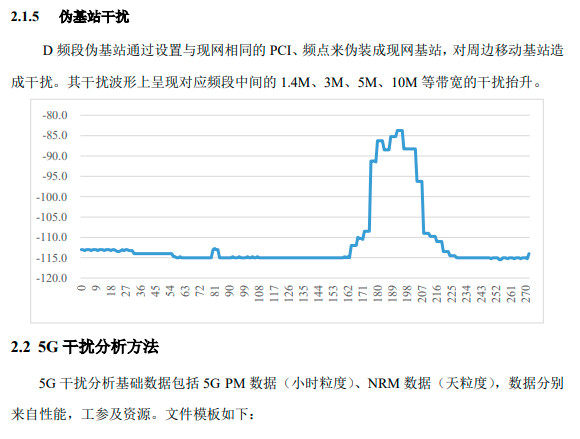

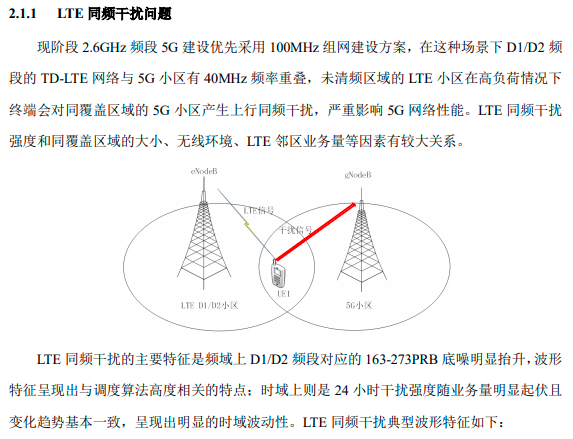

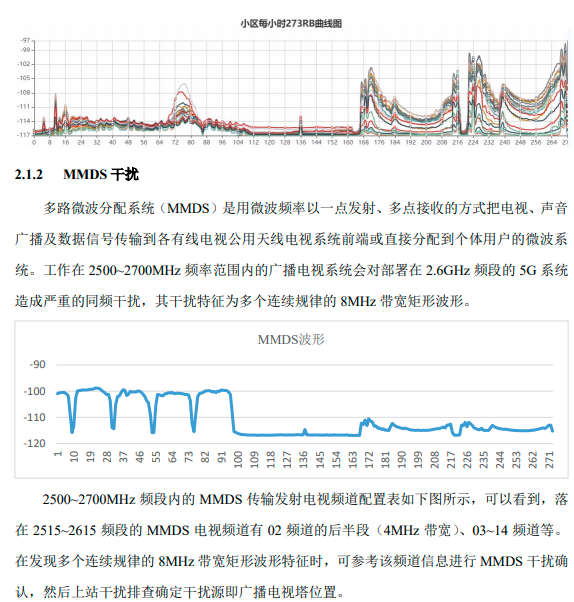

1.5、伪基站干扰

仿真基站使用了现网D频段频点,但是没有与现网存量站点统一规划,两套系统的帧偏置往往存在偏差,从而导致严重的帧失步干扰,其干扰产生原理与“帧偏置配置不合理”相同。

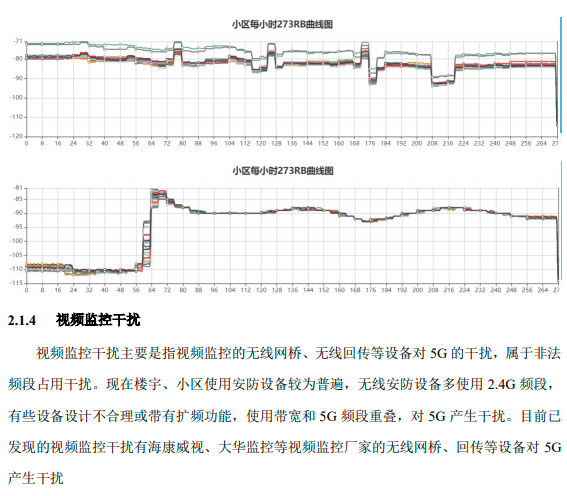

1.6、电桥设备干扰

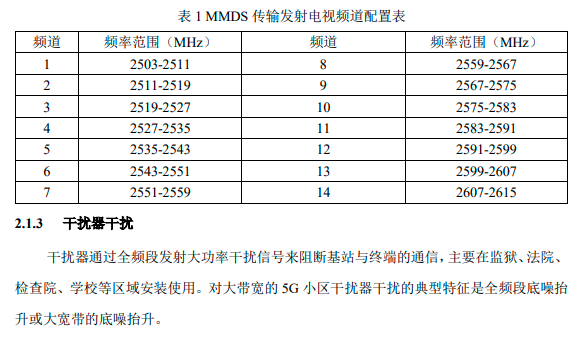

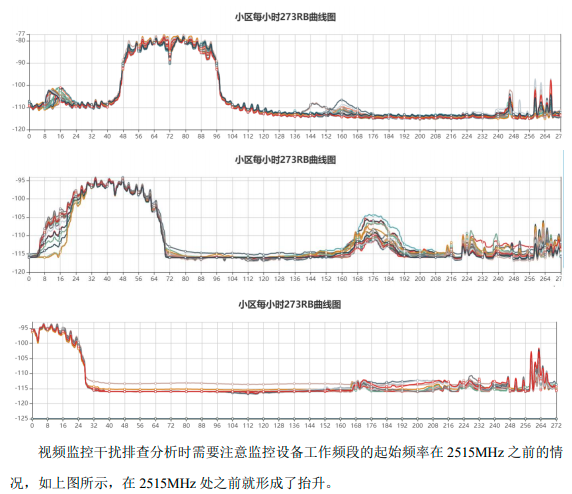

到目前为止发现电梯无线回传设备、监控无线传输设备导致D4/5存在强干扰,需设备厂家进行频率变更,避开2515-2615Mhz频谱资源;电梯无线回传设备、、 监控摄像头内置电桥、  监控摄像头外置电桥





















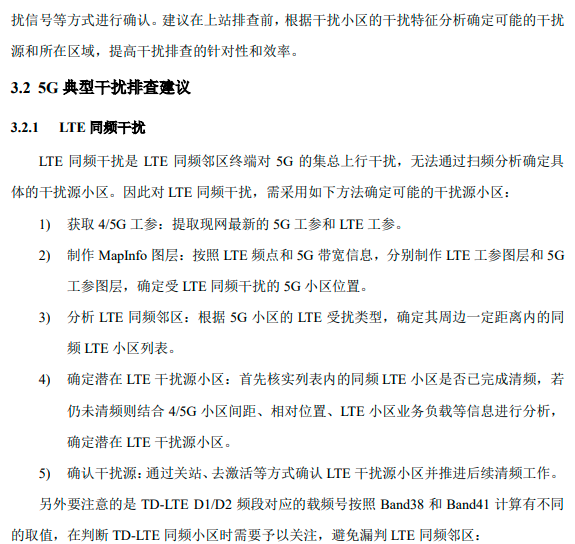

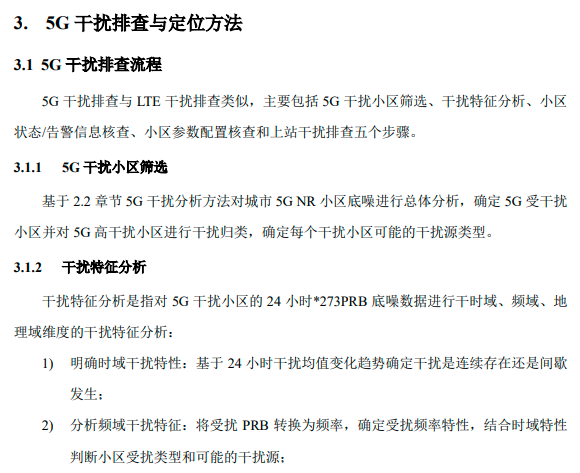

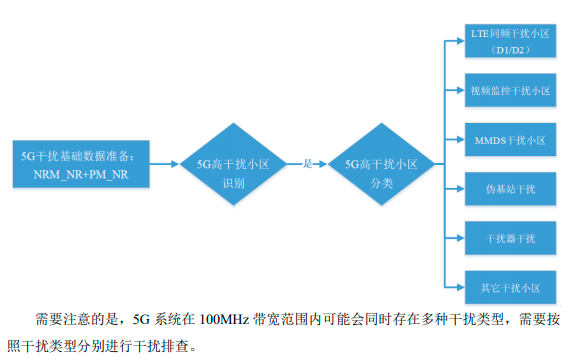

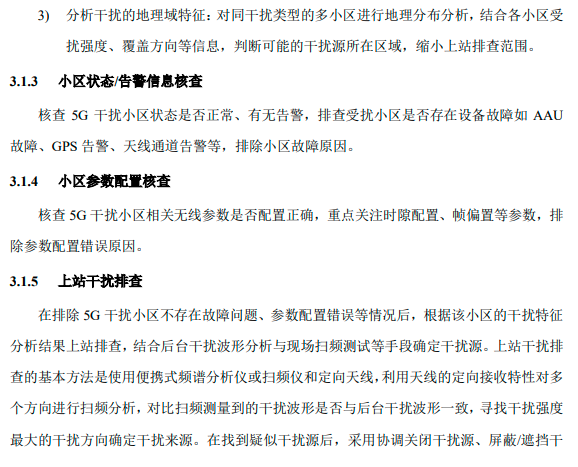

4、现场扫频

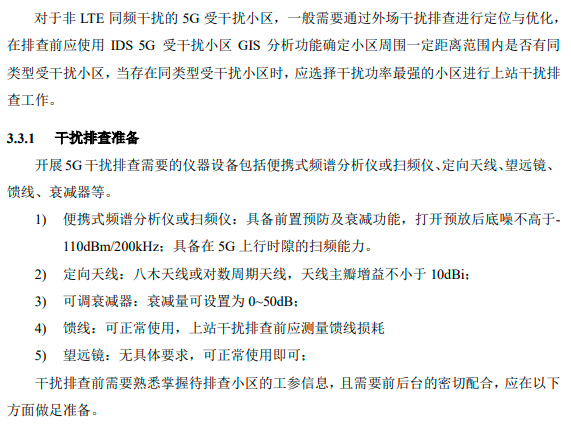

排查前

1、确定待排查小区:价值区域,干扰波形分析,持续存在的小区优先;

2、判断频谱仪工作是否正常:在站点下,测试下行信号,30米内正常值为-30~-50dBm/100Khz。如果低于-50 dBm/100Khz,更换正常的扫频天线,如果正常,则原天线损坏,如果不正常,则频谱仪故障

排查中

正确设置仪表(不同频谱仪设置方式可能不同)

输入衰减(Atten Lvl) 设置为 0 dB

外部(输入)偏置(Ext Gain)设置为 0 dB

前置放大(Pre Amp)选择 开(在识别微弱干扰场景时需要打开)

轨迹模式(Trace)设置为 正常(实时轨迹线,最大轨迹线)

检波模式(Detection) 设置为 平均(在识别微弱干扰场景时设置成“最大”)

起始和终止频率设置,包含受干扰带宽,可结合。

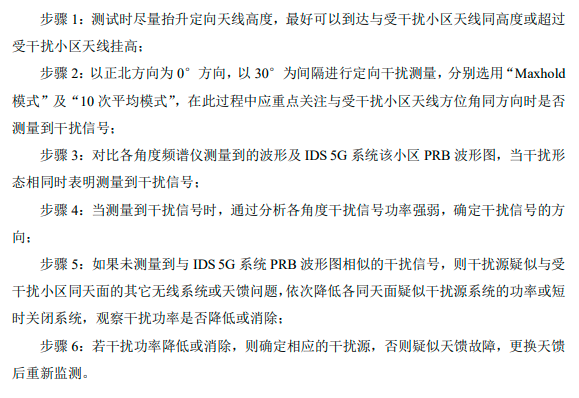

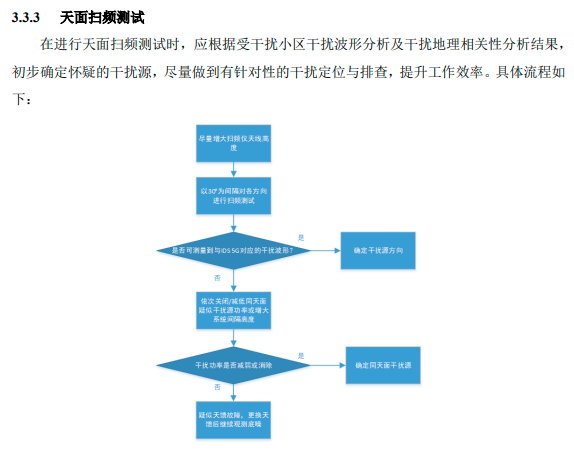

排查原则(扫频)

1)、上基站天面,辨别扇区方向是否准确,防止扇区方位角不准或扇区接反导致排查方向错误

2)、在最强干扰扇区方向,上下左右旋转频谱仪天线,辨别干扰源极化方向和干扰源来向

3)、保持频谱仪天线极化方向不变,沿着干扰源来向使用三点定位法逐步定位干扰源,排查过程中要以基站视角进行扫频,登高和地面扫频相结合确定干扰源位置。

排查过程中,防止基站下行信号阻塞频谱仪,导致无法扫到干扰信号

排查后

验证干扰源影响。协调关闭验证,关闭验证前,通知后台监控干扰小区实时干扰,关闭后对比干扰小区实时干扰变化,评估干扰源对小区干扰影响。
