浅谈BLE低功耗蓝牙技术相关知识

一、蓝牙广播

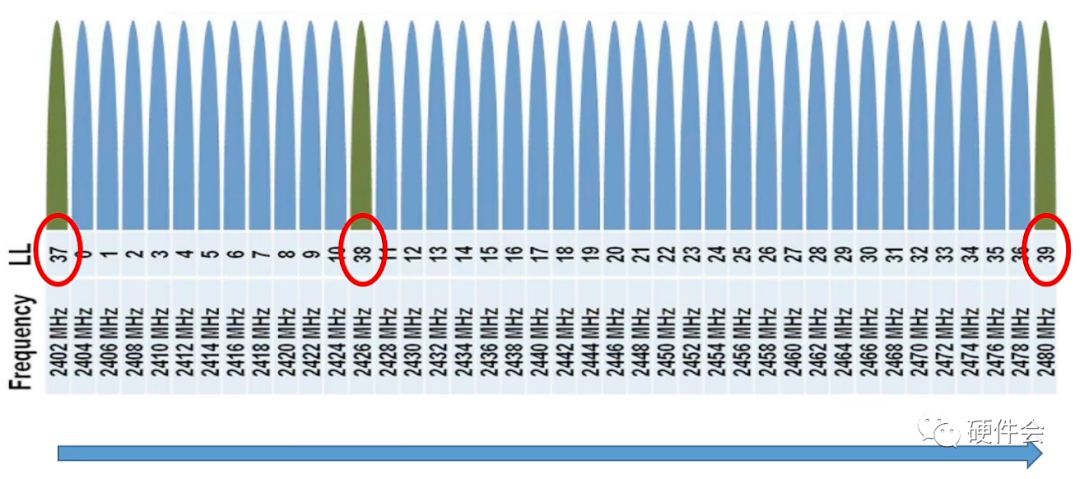

如上图所示，蓝牙广播的频率是2402~2480MHZ,一共由40个通道，其中37、38、39三个是广播通道，其它通道为数据通道。之所以三个广播通道不相邻，是为了提高抗干扰能力。

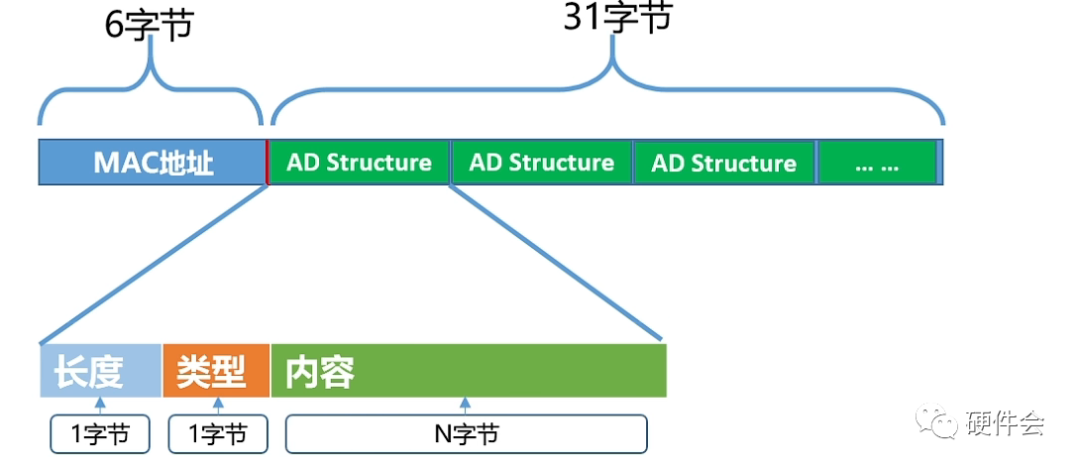

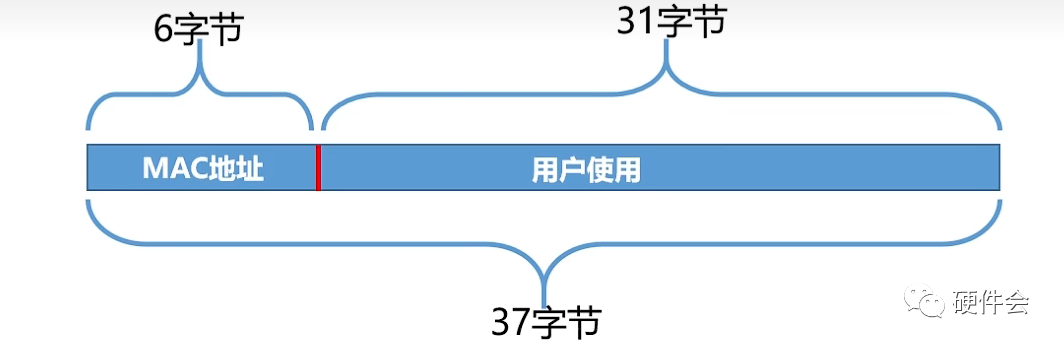

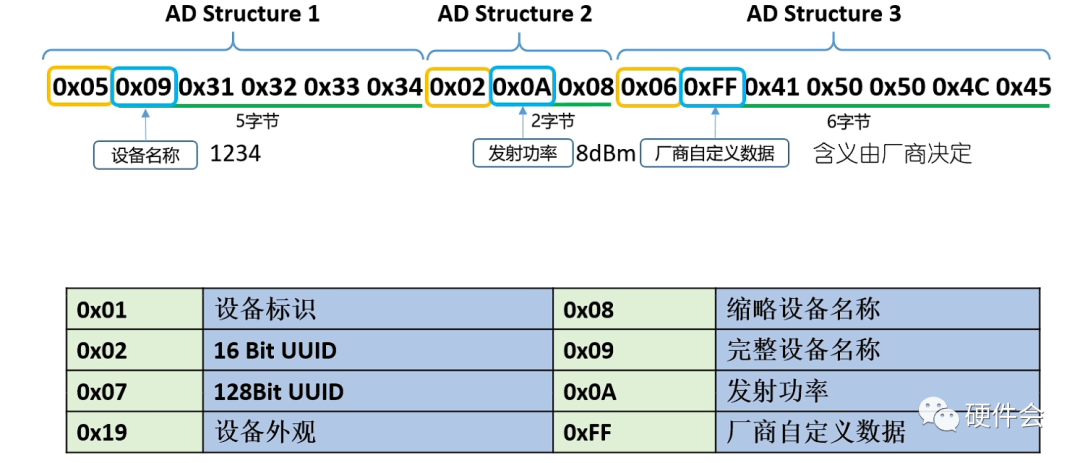

广播数据一共有37个字节，如上图所示，其中用户使用的31个字节又分为若干个广播结构体。

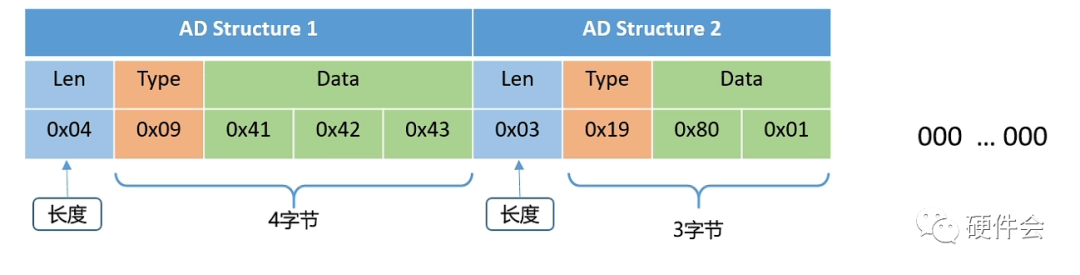

例如：

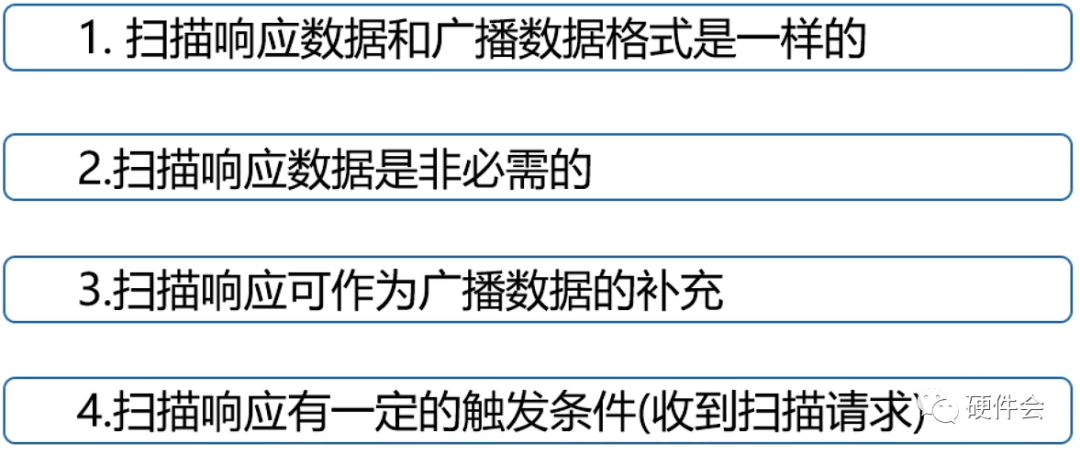

二、扫描响应

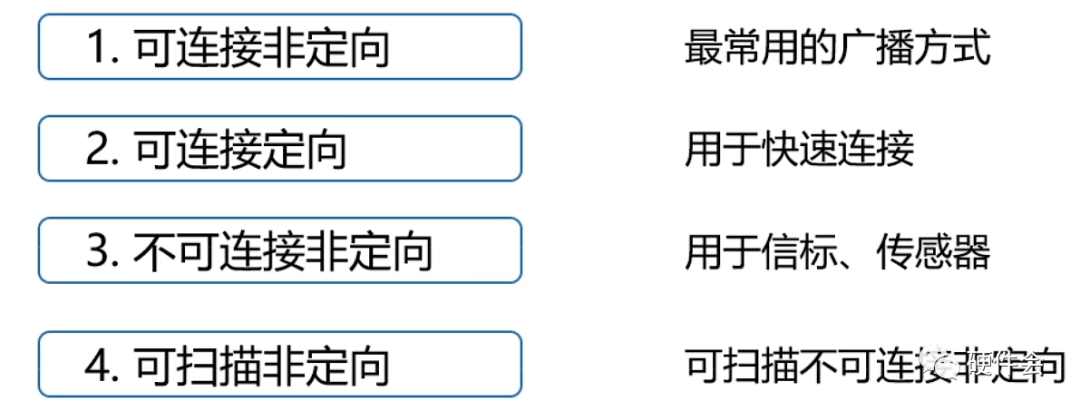

蓝牙广播类型有4类：

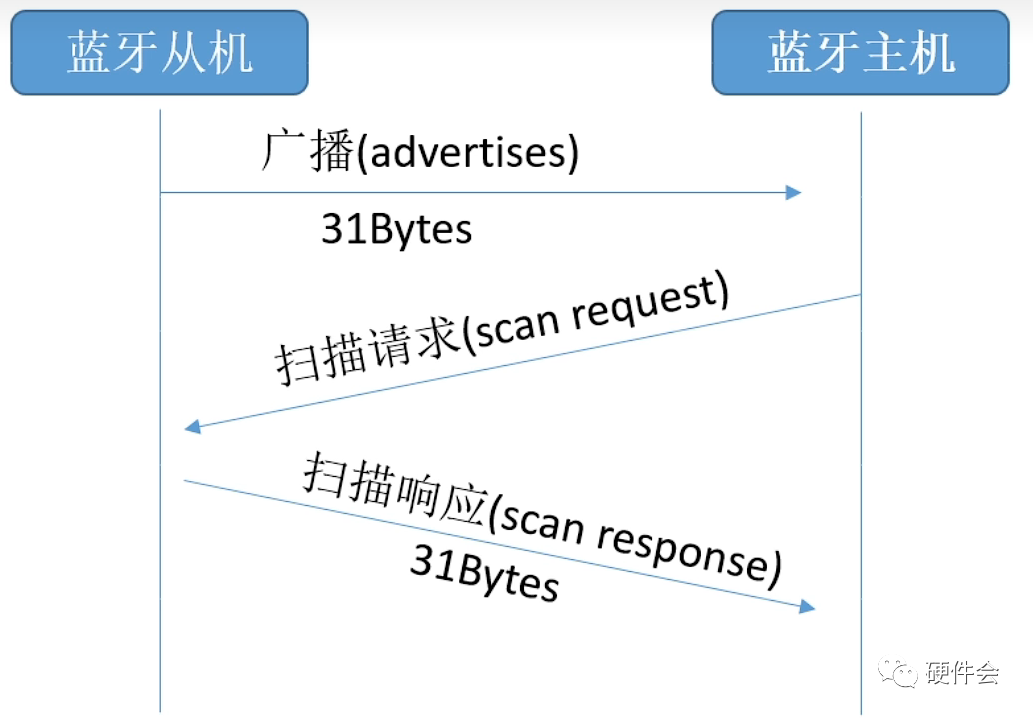

蓝牙主动发出广播数据，蓝牙主机扫描到后，蓝牙会自动回复扫描响应数据。蓝牙广播最多只能是31个字节，如果超过31个字节，多余的数据可以装载在扫描响应里。

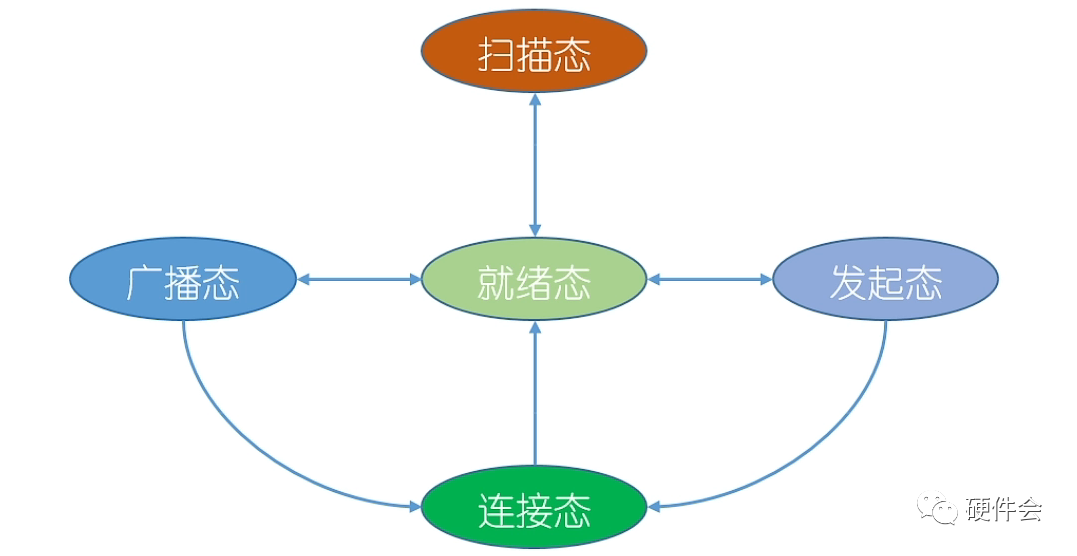

三、蓝牙状态的切换

设备刚上电后就进入就绪态；发起广播就会进入广播态；被设备连接就进入连接态；断开连接会再次回到就绪态；蓝牙主机设备可以发起扫描进入扫描态；如果发现了连接设备，就发起连接态；如果对方接收了连接，进入连接态；

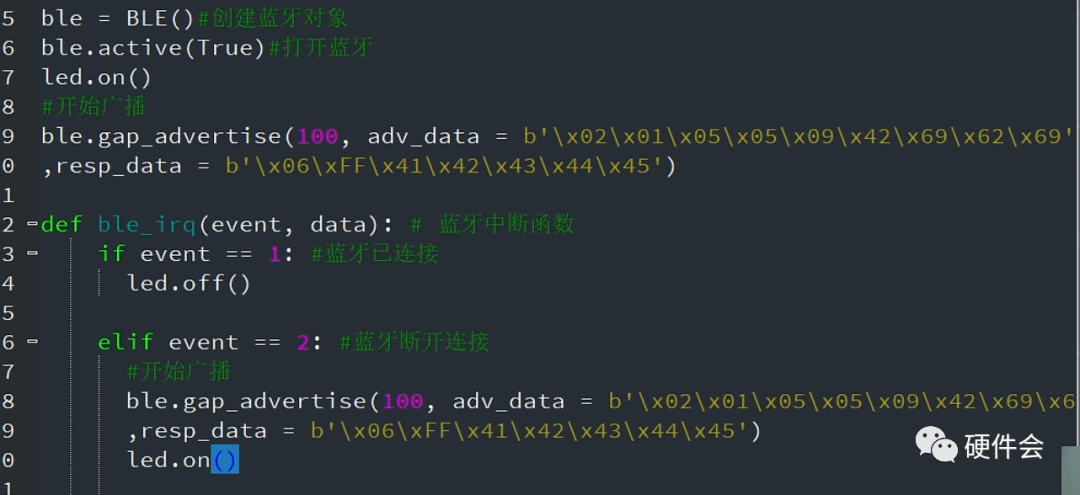

蓝牙主设备连接后再断开连接，蓝牙会进入就绪态，此时，蓝牙不会自动进入广播态，蓝牙主设备会搜索不到蓝牙名称，这时候常常在中断里，再次开始广播态。

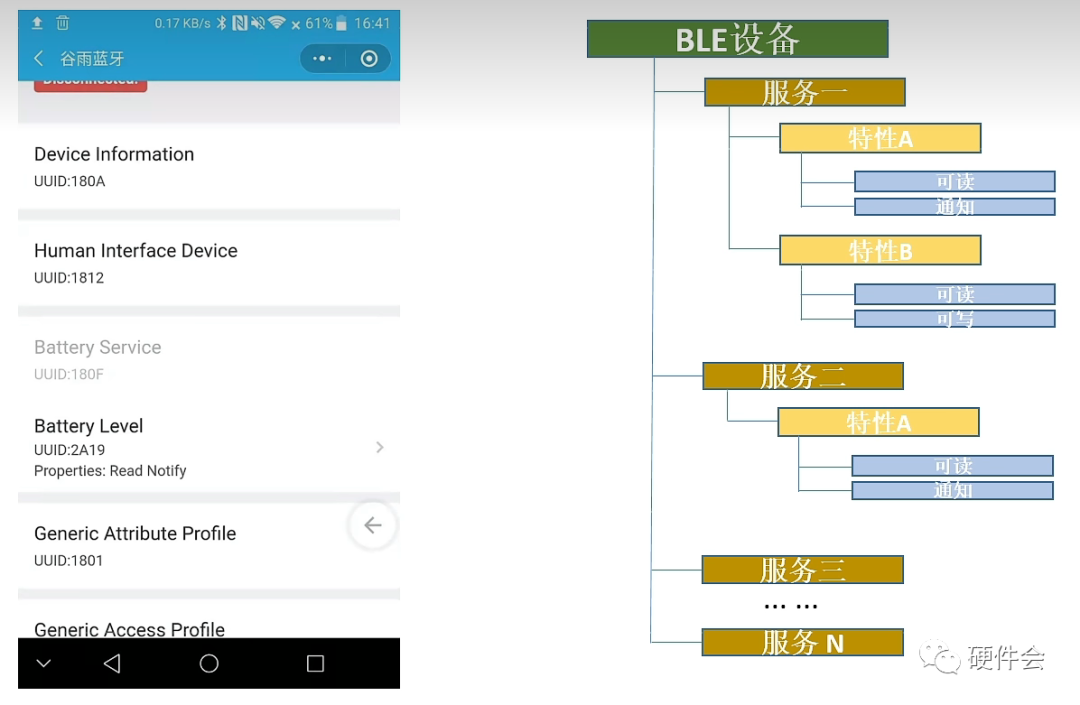

四、蓝牙的服务与特性

每个服务和特性都有一个UUID,UUID是为了区分各个服务和特性，总长128bit。

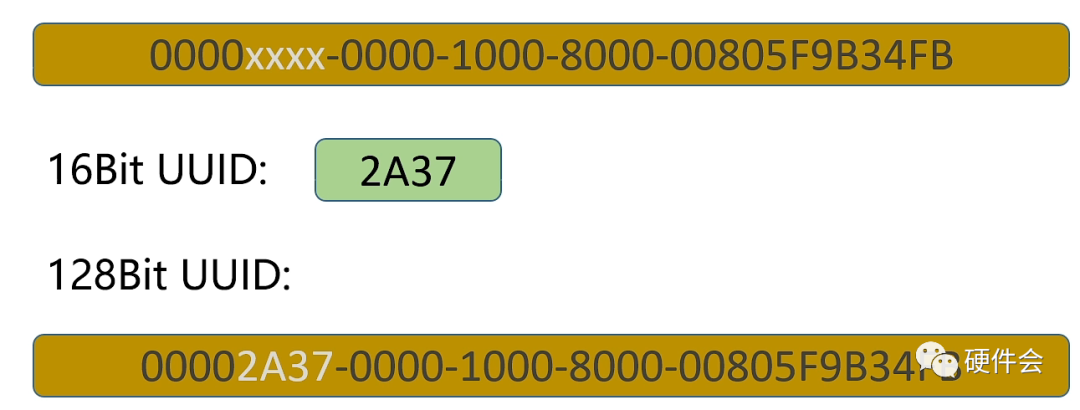

蓝牙联盟制定了UUID的基地址，其中xxxx，是由用户决定的，拼接在一起，一共是128bit

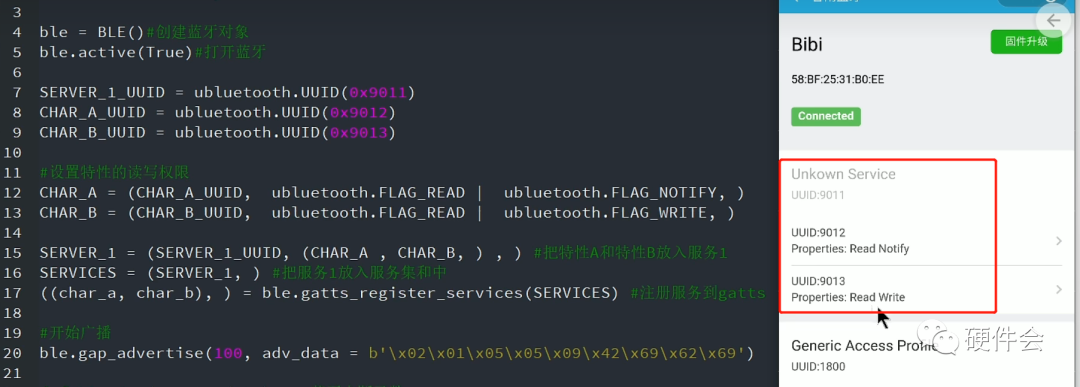

举例如下：

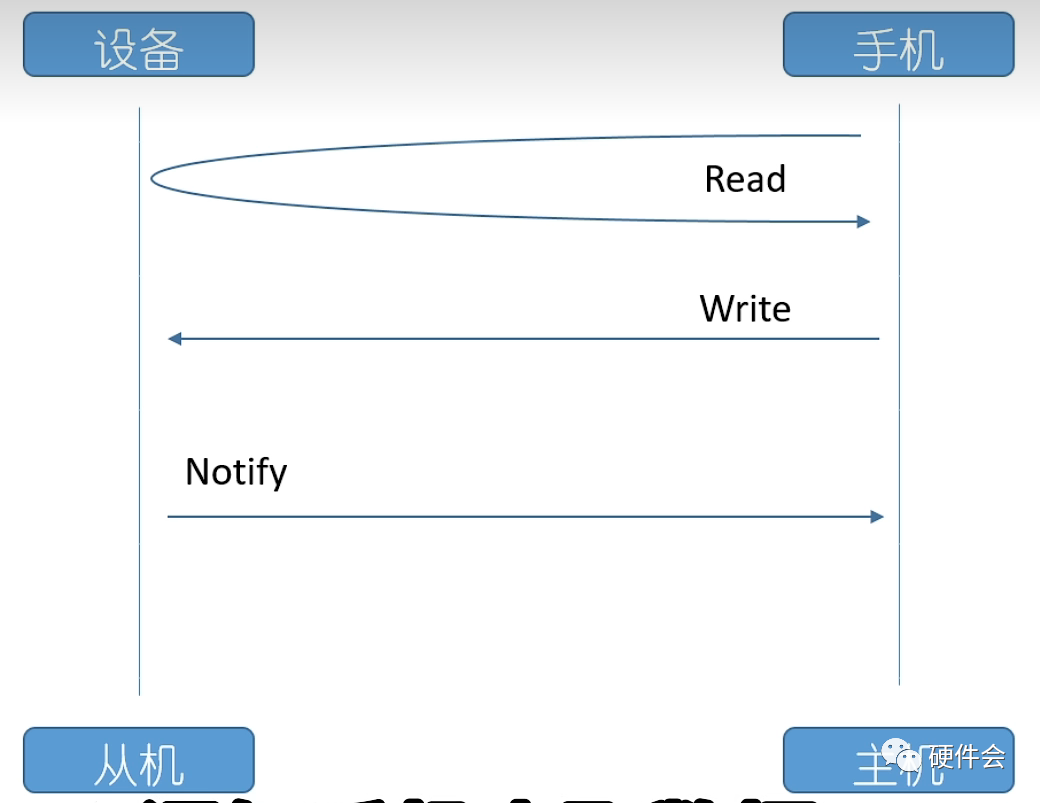

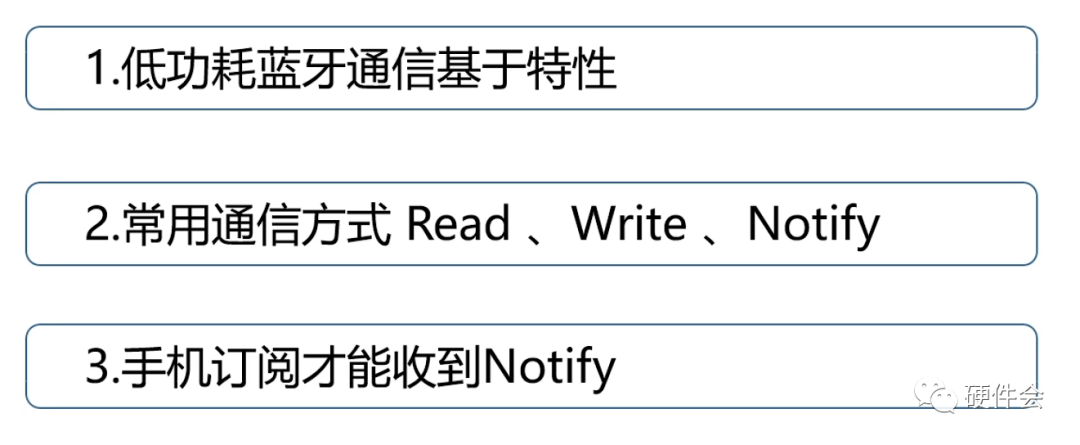

五、蓝牙的服务与特性的数据收发

六、16bit的UUID

每个UUID对应的名称，在数据手册里都有定义。

七、SPP协议

蓝牙串口数据透传。
