如何通过RFIC简化5G毫米波设计

pSemi 的前端 RFIC 覆盖 24 GHz 至 40 GHz，可互换，以在 n257、n258 和 n260 频段实现完整的 IF 到 RF 覆盖。引脚对引脚兼容的器件包括三个波束成形 IC 和两个上下转换器，提供了一种模块化方法来简化 5G 毫米波设计周期并快速适应不同的有源天线配置。

PE188100 （n258）、PE188200 （n257） 和 PE189100 （n260） 8 通道波束形成器将功率放大器、低噪声放大器、移相器和开关集成到单个芯片中，可为多达 1024 个元件的天线提供最佳信号强度数组。除了全频谱覆盖外，这些部件还提供八个独立可控的射频通道，支持四个双极化或八个单极化天线元件。

双通道 PE128300 （n257/n258） 和 PE129100 （n260） 上下转换器将倍频器、正交混频器、放大器和开关集成到单个芯片中，可与多达 16 个 pSemi 波束成形 RFIC 或总共 128 个波束成形器配对信道——支持大规模 MIMO、混合波束成形和其他有源天线配置。I/Q 平衡调整和最小的 LO 泄漏可提高 EVM 性能。

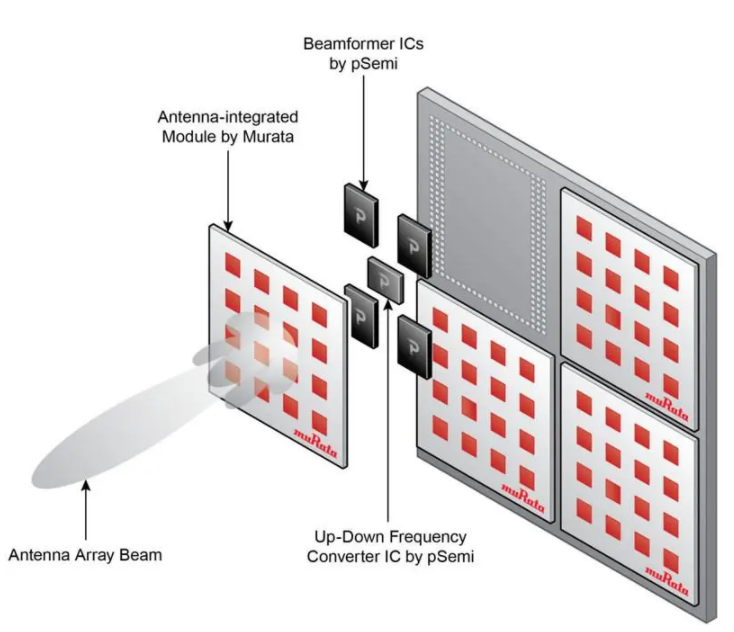

pSemi 前端产品组合中的器件可作为分立 RFIC 或 Murata 的 1QT 型 28-GHz 16 天线阵列模块的一部分提供。
