分立式ARM+FPGA核间通信综合案例

1 案例功能

Spartan-6 FPGA通过ADS8568进行AD数据采集，并将AD数据通过核心板内部与ARM端连接的GPMC高速并行接口传送到AM437x ARM。ARM端运行Qt程序，将从GPMC接口读取的AD数据进行波形显示。

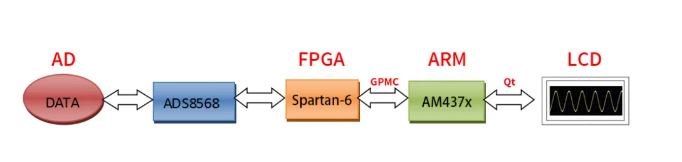

2 案例框图

3 案例演示

3.1 硬件连接

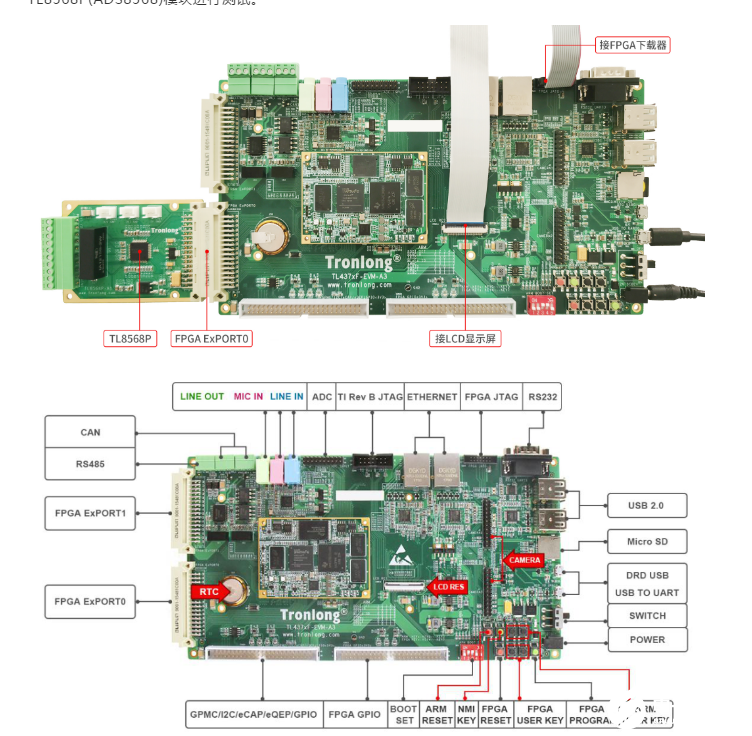

本案例基于创龙科技（Tronlong）的TL437xF-EVM（AM437x ARM + Spartan-6 FPGA）评估板、TL8568P（ADS8568）模块进行测试。

TL437xF-EVM评估板视频简介

3.2 案例测试

将TL8568P模块的任意通道正确连接信号发生器，并使信号发生器输出10Vpp、5KHz的正弦波。本案例支持8通道AD数据同时采集与显示，本次测试仅演示ADC_V1通道AD数据的采集与显示。

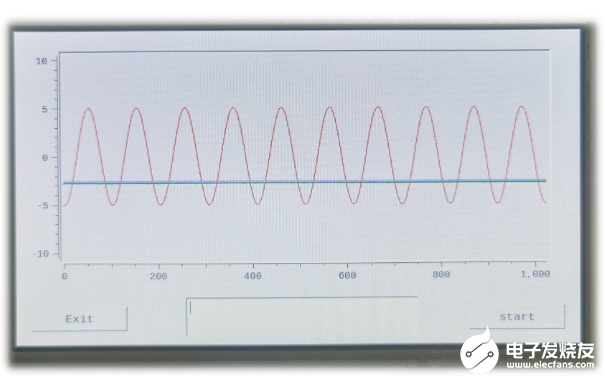

按照用户手册操作步骤进行程序的加载，Qt程序运行后，LCD显示屏将显示AD数据的正弦波。点击屏幕上的pause按钮后，波形将暂停在某个状态，再点击start按钮，显示屏又将显示动态波形，点击Exit按钮可退出显示。

4 关键代码

4.1 ARM端关键代码说明

（1） 打开“/dev/mem”设备，并将GMPC地址空间映射到用户空间。

srcdialog.cpp

（2） 初始化QWT图表。

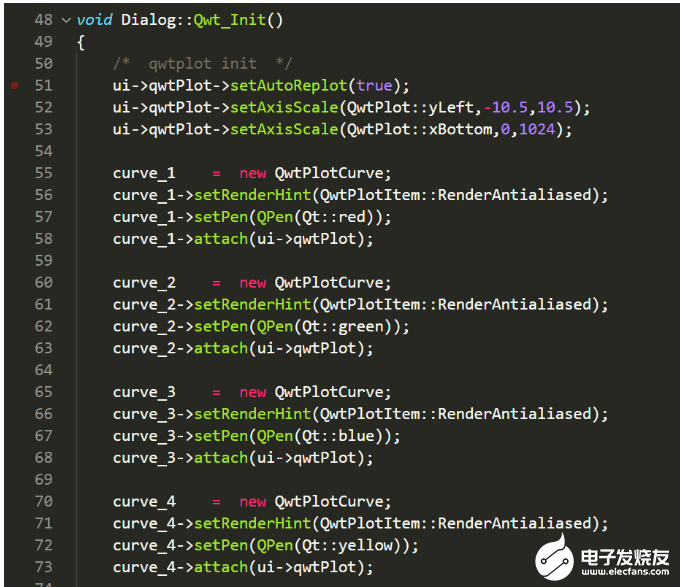

srcdialog.cpp

（3） 绘制波形。

srcdialog.cpp

4.2 FPGA端关键代码说明

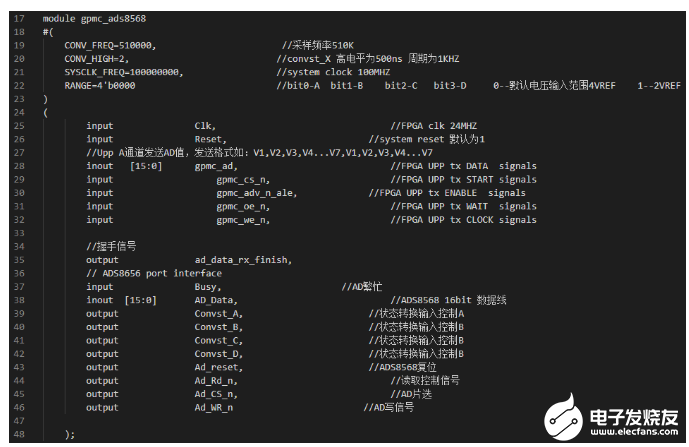

（1） 定义端口，采样率设置为510KSPS。

hdlgpmc_ads8568.v

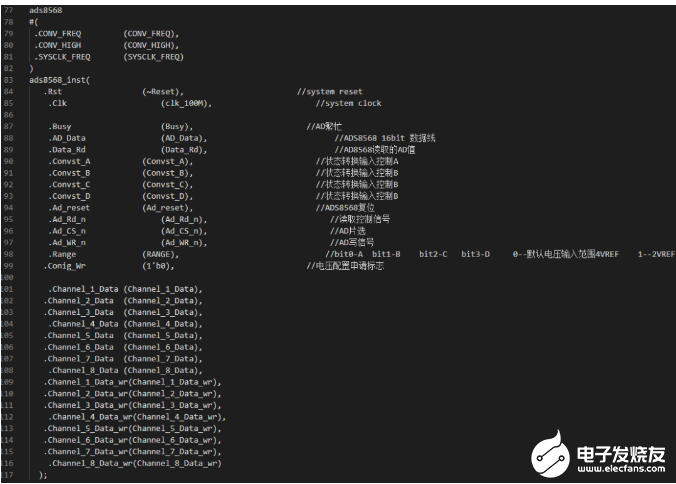

（2） 调用ads8568模块，控制AD数据采集。

hdlgpmc_ads8568.v

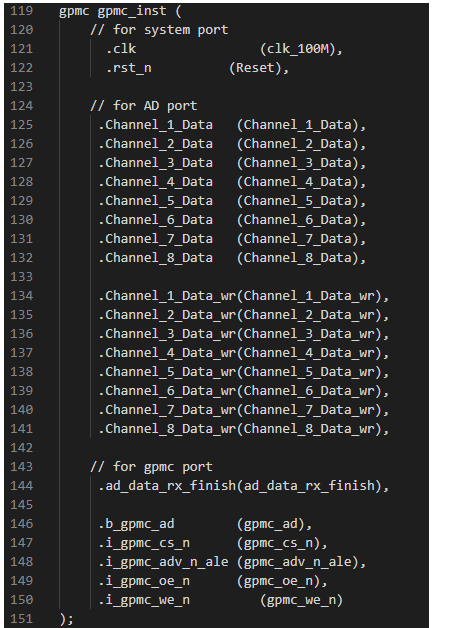

（3） 调用gpmc模块，将ads8568模块的数据通过并口发送出去。

hdlgpmc_ads8568.v

RTL原理图如下所示：
