小功率便携式音频产品的辐射分析及发射超标对

关键词： 辐射分析 , 发射超标 , EMC

作者: Roger Ding

小功率便携式电子产品目前常用锂电池和Boost(Buck)芯片给MCU、Audio以及显示屏等器件供电。此类产品通常使用适配器供电，设计要求充电部分工作时，必须通过测试并符合 EMC标准。一般来说，为了提高系统工作效率，锂电池充电芯片都是基于开关工作方式，类似一个开关电源，另外，可能其他的开关电源芯片在同时工作，器件均为开关工作方式，提高了工作效率，同时引入了辐射问题，这也是电子产品设计过程中的常见问题。本文基于一个产品设计实例（用BQ24133单电池充电电路和LM3478升压电路），对设计过程中曾经遇到的辐射难题进行了详尽的分析。确定骚扰源，找出耦合路径，最终给出解决问题的方法，以供大家作参考。

1. 便携式音频产品电源系统介绍

1.1 背景

实际的产品开发中，便携式产品的EMI测试是用适配器给产品充电，有其他外接设备连接也需要在测试时接上。下面以一个实际产品的开发为例，说明这类产品设计的EMI设计要注意的问题，以及遇到辐射发射超标，如何来分析问题产生的原因。并找出解决问题的办法。

1.2 音频产品供电回路

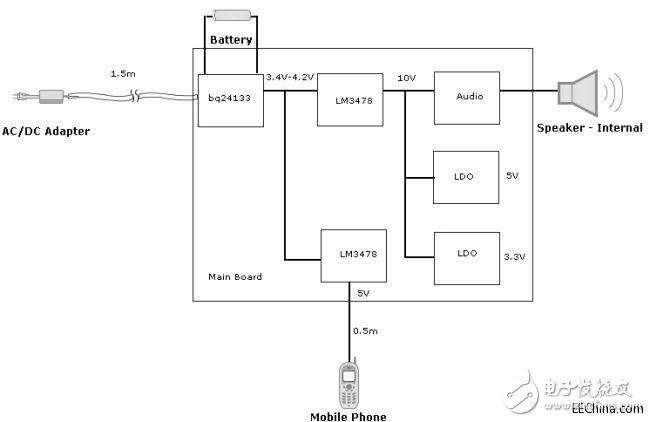

如下图1是一个Audio产品的电源部分的原理图,这个产品有一个charger芯片BQ24133，在这个应用中设置最大充电电流2A。有一个Boost芯片LM3478，把电池电压升压到10V给Audio 芯片供电，满载电流1A，另外一个Boost芯片LM3478，把电池电压升到5V，给iphone或者 ipad充电，最大电流2A。适配器的直流输出线规格是1.5米，手机充电的电源线约0.5米，整个PCB板面积大概12mm×8mm，设计为两层板。

2014-12-18 16:02:56 上传

下载附件 (16.16 KB)

图1：Audio供电回路图

2. EMI问题分析

2.1 EMI问题的产生

这类便携式产品要求通过标准EN55022，Class B。这个产品的初版样机在辐射发射测试时（未接手机），辐射发射30M到300M频段严重超标，在200MHZ左右，超标20DB以上。

2.2 分析辐射发射超标的原因:

首先，先分析辐射超标产生的原因，我们知道EMC三要素，骚扰源，耦合路径和敏感设备。这个产品中开关方式工作的器件无疑是骚扰源，也就是BQ24133(开关频率1.6MHZ)和两个 LM3478（开关频率400KHZ）。再看耦合路径，30M到300M频段对应的波长是一米到十米，如果要发射一定波长的电磁波，需要一根发射天线，成为天线的必要条件是长度至少要大于波长的二十分之一，当天线是电磁波半波长的整数倍时，发射功率最大。满足以上条件能成为天线的导线就是几根外接线，最有可能的是适配器的直流电源线和地线。分析layout 设计，发现产品设计时，只用了一个地，在整个PCB的两层均大面积铺地，并且与适配器的地线连接在一起，加上手机的充电导线，构成一根超过两米长的地线。另外BQ24133充电电路和两个LM3478的升压电路底下也是大面积的铺地，造成高频干扰直接耦合到地平面，通过长的地线发射出来。

3. 解决问题的办法:

针对以上分析，做了整改。由于是便携式音频设备，没有PE线，无法使用Y电容，客户也不希望使用共模电感增加成本，所以主要优化layout。采取了以下措施：

3.1 Layout注意事项：

1)将每个电源回路梳理，将模拟地和数字地分开，每个单元电路不要相互交叉。BQ24133 的数字地和模拟地分开走线，在芯片下通过一个0欧姆电阻的单点接。另外，BQ24133的功率地最好跟整个产品的地适当分割，单点连接。

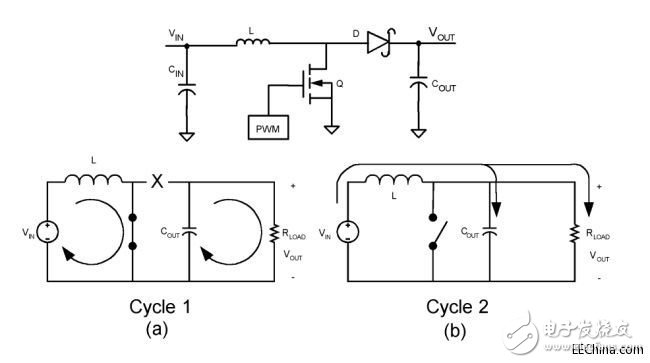

2)减小谐波回路面积，对LM3478，如图，MOS管开通时，Cin，L和MOS构成一个回路对电感充电，请看图2（a）的Cycle1。MOS管关断时，Cin，L，D，Cout构成另一个回路对电感放电，请看图2（b）中的 Cycle2。对于二极管D，交替工作在正向导通和反向截止的状态，因此，有很高的反向恢复尖峰电压，需要在二极管两端加Snubber电路来抑制这个尖峰电压，以避免产生过大的共模噪声。这两个回路的工作频率是MOS的开关频率，谐波分量大，布板时要尽量减小谐波回路的面积。要把这两个功率回路的器件靠近放置，走大铜皮宽走线，减小开关频率谐波的回路阻抗。
