凌力尔特推出具备内部PWM发生器的60V LED控制器

关键词： 凌力尔特 , 控制器 , LED驱动 , LT3761

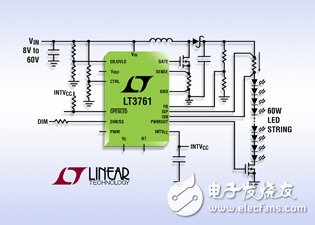

　　加利福尼亚州米尔皮塔斯(MILPITAS,CA)-2012年12月3日-凌力尔特公司(LinearTechnologyCorporation)推出一款60VDC/DC控制器LT3761，该控制器以作为恒定电流源和恒定电压稳压器工作而设计。其内部PWM调光发生器使该器件非常适用于驱动大电流LED，不过该器件所具备的一些功能也使其适用于给电池和超级电容器充电。LT3761的4.5V至60V的输入电压范围使该器件适用于多种应用，包括汽车、工业和建筑照明。LT3761采用一个外部N沟道MOSFET，可用一个标称12V的输入驱动多达15个1A的白光LED，从而提供超过50W的功率。该器件采用了高压侧电流检测，从而能用于升压模式、降压模式、降压-升压模式或SEPIC拓扑。LT3761在升压型拓扑中可提供超过94%的效率，从而无需外部散热系统。频率调节引脚允许用户在100kHz至1MHz范围内设定频率，优化了效率，同时最大限度地减小了外部组件尺寸和成本。加之耐热增强型MSOP-16封装，LT3761可提供一种非常紧凑的大功率LED驱动器解决方案。

2012-12-4 13:40:54 上传

下载附件 (68.81 KB)

　　LT3761具备内部PWM发生器，该发生器提供高达50:1的调光比，或者该器件可以运用一个外部PWM信号，提供高达3000:1的调光比。就不那么苛刻的调光要求而言，CTRL引脚可用来提供10:1的模拟调光范围。该器件的固定频率、电流模式架构允许在很宽的电源和输出电压范围内稳定工作。输出短路保护和开路LED保护提高了系统可靠性。LT3761以地为基准电压的FB引脚用作几个LED保护功能的输入，而且还使该转换器能作为面向充电应用的恒定电压源工作。
　　LT3761EMSE采用耐热增强型MSOP-16封装，价格为每片3.45美元。扩展温度版本(I级)LT3761IMSE已供货，价格为每片3.86美元。最后，高温(H级)版本LT3761HMSE也已供货，价格为每片4.11美元。所有均为千片批购价的每片价格，所有版本都有现货供应。
性能概要：LT3761
·         面向 LED 的 3000:1 True Color PWM™ 调光
·         宽 VIN 范围：4.5V 至 60V
·         轨至轨电流检测范围：0V 至 80V
·         可编程 PWM 调光信号发生器
·         恒定电流 (±3%) 和恒定电压 (±2%) 调节
·         模拟调光
·         以升压模式、SEPIC、负输出、降压模式、降压-升压模式或反激式配置驱动 LED
·         具备输出短路保护的升压模式
·         开路 LED 保护和报告
·         可调开关频率：100kHz 至 1MHz
·         具迟滞的可编程VIN UVLO
·         用于电池充电器的 C/10 指示
·         低停机电流：<1μA
·         耐热增强型 16 引线 MSOP 封装
