品佳集团NXP电子钱包解决方案

关键词： 电子钱包 , NFC

大联大集团旗下品佳集团推出NXP新款NFC芯片PN544和PN65O，以及其最新电子钱包解决方案。

PN544符合欧洲电信标准协会(ETSI)制定的最新NFC规范，能够为手机制造商和电信营运商提供完全兼容的平台，用以推出下一代NFC设备和服务：PN544完全兼容现已发布的所有通过单线协议(SWP) 连接SIM卡和主机控制器接口(HCI)的NFC规范；PN65O即为PN544加上NXP的SmartMX安全模块，PN544和PN65O硬件PIN 对 PIN 完全兼容。同时，PN65O / PN544还提供多种主机接口选择 ，确保手机制造商实现轻松集成High Speed UART、SPI、I2C，并支持多种RF接口协议：ISO14443A/B 、ISO15693、MIFARE、Felica。此外，恩智浦与Gemalto、Oberthur Technologies和Giesecke & Devrient等领先SIM卡制造商密切合作，以确保包括MIFARE技术在内的SWP接口的互通。

PN544和PN65O下优势：
‧ 小尺寸，便于进行尺寸优化
‧ 低功耗
‧ 电池关闭及低电量工作模式
‧ 可选与平台无关的软件堆栈
‧ 提供GPIO PORT 可供外部单元控制
‧ 中断 IRQ 可使外部控制单元的命令通讯更简易
‧ 支持安全单元控制接口
‧ 整合电源控制单元

2013-10-8 15:39:48 上传

下载附件 (42.45 KB)

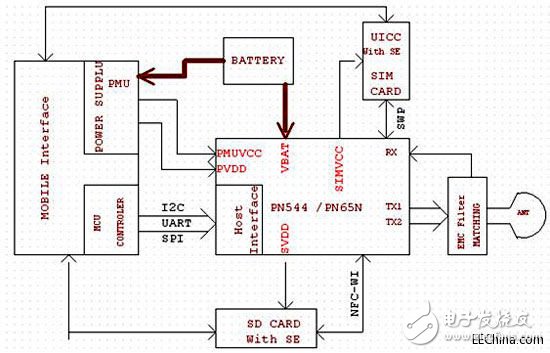

NFC PN544 / PN65O 硬件电路框图：

NXP最新的NFC 电子钱包解决方案：

NFC电子钱包功能是以手机为交易平台 ，由PN544  NFC控制器 （PN65O内置了安全模块）和安全模块两大部分实现移动支付及数据交换功能。

RF 部分：

NFC 射频电路是由 EMC 滤波电路、匹配电路、接收电路、天线等四部分组成。

EMC电路：由于该系统是以13.56MHz的操作频率为基础。该频率由石英晶振产生。与此同时还会产生高阶谐波。为了符合内部电磁兼容性规则，13.56MHz的三次、五次及五次以上的高阶谐波必须适当的抑止。所以该EMC电路配置为一LC低通滤波器，用来滤除高次谐波。

天线匹配电路：由于天线线圈本身是一个低阻抗的设备，为了能够把NFC IC 送出的能量以最大化的传递给天线 ，所以在天线与NFC IC间须加一匹配电路 。消除因不匹配而造成的信号反射形成的能量损失。

接收电路：由R127，C118，R128，C119组成，芯片内部产生的Vmid电位作为RX管脚的输入电位，为减少扰动，需用电容将Vmid接地。Vmid的偏置电压可以增加Rx 脚的电压驱动。

2013-10-8 15:39:49 上传

下载附件 (75.6 KB)

NFC 射频部分电路

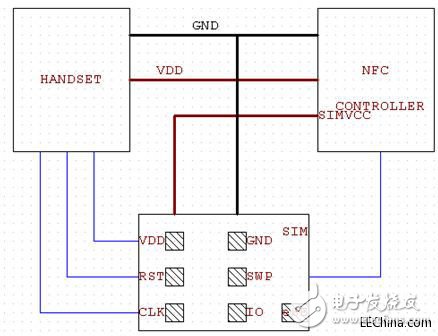

NFC与SIM卡安全模块接口电路：NFC IC带有SWP一线接口可以实现与SIM卡的数据通讯，其参考电路为：

2013-10-8 15:39:49 上传

下载附件 (27.43 KB)

2013-10-8 15:39:49 上传

下载附件 (23.38 KB)

品佳集团 PN65O / PN544 Demo Board 展示

2013-10-8 15:39:50 上传

下载附件 (37.45 KB)

Android开发平台

NFC英文全称Near Field Communication，近距离无线通信。是由恩智浦公司发起，由诺基亚、索尼等著名厂商联合主推的一项无线技术---在单一芯片上结合感应式读卡器、感应式卡片和点对点的功能，能在短距离内与兼容设备进行识别和数据交换。NFC具有双向连接和识别的特点，工作于13.56MHz频率范围，作用距离接近10厘米。NFC技术在ISO 18092、ECMA 340和ETSI TS 102 190框架下推动标准化，同时也兼容应用广泛的ISO 14443 Type-A、B以及Felica标准非接触式智能卡。
