多功能对讲机通信系统设计方案

项目背景及可行性分析

1、项目名称：基于FPGA的多功能对讲机通信系统设计

2、项目主要内容：本系统核心部件为FPGA数字锁相环振荡器，通过调制解调模块实现语音和数字的通信，并利用FPGA的强大功能实现MP3和一些扩展功能。

3、技术成熟性和可靠性：在申请此项目之前，我们小组已经完成了基于锁相环MB1504的无线单路通信系统的设计与调试，也已经完成报告，对通信设计提供了基础。

项目实施方案

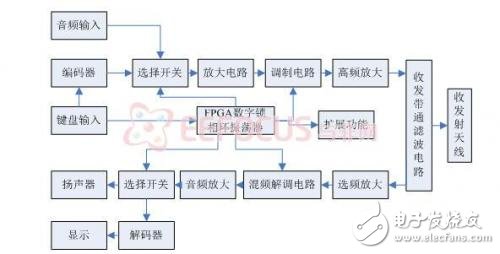

1.方案基本功能框图及描述

系统采用FPGA数字锁相环振荡器为发射和接受提供本振信号，采用调制模块将语音和数字信息发送，接收部分采用MC3363解调芯片，和FPGA震荡器混频，解调出音频信号，发送到扬声器或通过解码电路显示。

2.需要的开发平台

本系统设计硬件部分需要一块v2pro开发板。软件部分需要EWB，modelsim，QuartusⅡ和protel。

3.方案实施过程中需要开发的模块

在方案设计过程中主要的模块包括：音频放大模块，双音频编码模块，调制模块，FPGA数字锁相环振荡器模块，高频放大滤波发射模块，MC3363解调模块，解码电路模块，扬声器，键盘。

4.系统最终要达到的性能指标

达到远距离（>2公里）数字和语音通信，能够收听MP3。

需要的其它资源

1.设计输入输出功能子板

子板功能描述、接口说明、时间、方式

2.测试设备

列出在方案实施过程中所需要的测试设备(万用表、示波器、频谱仪、逻辑分析仪等)

3.方针、开发工具

列出在方案实施过程中所需要的仿真、开发工具等。
