信号抖动在不同情况下的分类

ITU-T G.701标准对抖动的定义为：“抖动是指数字信号在短期内重要的瞬时变化相对于理想位置发生的偏移”。

还有一个跟抖动很类似的概念，即漂移。一般情况下，抖动是指发生得比较快的定时偏差，而漂移是指发生的比较慢得定时偏差。ITU把漂移和抖动之间的门限定义为10Hz，偏移频率大于10Hz的叫抖动，小于10Hz的叫做漂移。

抖动可以分为随机性抖动(RJ)和确定性抖动(DJ)，而确定性抖动又可以分为周期性抖动(PJ)、数据相关抖动(DDJ)和占空比抖动(DCD)三种，如下图所示：

缩略语：

TJ：Total Jitter 总抖动

DJ：Deterministic Jitter 确定性抖动

RJ：Random Jitter 随机抖动

PJ：Periodic Jitter 周期性抖动

DDJ：Data Dependent Jitter 数据相关抖动

DCD：Duty Cycle Distortion 工作周期抖动

TIE：Time Interval Error 时间区间误差

RMS：Root Mean Square 均方根

ISI：Inter Symbol Interference 码间干扰

1.随机抖动(RJ)

随机抖动产生的原因很复杂，很难消除。器件的内部热噪声，晶体的随机振动，宇宙射线等都可能引起随机抖动。

随机抖动满足高斯分布，在理论上是无边界的，只要测试的时间足够长，随机抖动也是无限大的。高斯分布概率密度函数图形如下图所示。

所以随机抖动的锋-锋值必须伴同误码率BER表示出来，RJRMS＝概率密度函数(pdf)的标准偏差:σ，随机抖动的锋-锋值RJpk-pk=N*σ,按不同的BER，N不同，如下图所示：

2.确定性抖动(DJ)

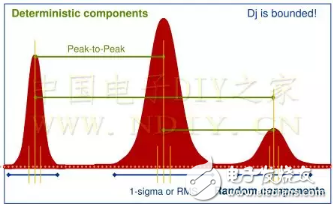

确定性抖动不是高斯分布，通常是有边际的，它是可重复可预测的。信号的反射、串扰、开关噪声、电源干扰、EMI等都会产生DJ。DJ的概率密度函数图形如下图所示:
