MTV320:  双通道零中频移动电视调谐器支持DMB-Satellite

MTV320是一款高集成度的双通道零中频调谐器芯片，可用于卫星数字多媒体广播分集接收机，符合ITU-R BO.1130-4数字系统E标准，工作频带为2605-2655MHz。它包括一个低噪声放大器（LNA）和直接下变频混频器。用于消除外部振荡回路的片上低相位噪声压控振荡器（VCO）可产生同相和正交的本地振荡器。自动调谐基带信道选择滤波器可用于自动调谐。MVT320还包括高动态范围基带可变增益放大器。低噪声放大器和优化的增益控制方案实现了较宽的动态工作范围。

采用分集方式工作时，MTV320的功耗小于140mW。在对功耗有要求的应用中，关断功能可以减少待机模式的电流消耗，MTV320采用小型无铅的36引脚QFN封装，是便携式DMB应用，尤其是手机、笔记本电脑、PDA等要求低功耗产品的最佳解决方案。该产品还提供工业级的I²C串行总线接口。MTV320主要用于卫星数字多媒体广播系统。

应用b>

特性

• 用于卫星DMB接收机、具有分集功能的双通道调谐器
• 工作频率范围：2605-2655MHz
• 符合ITU-R BO.1130-4 数字系统E标准
• 低噪声特性：2.0dB
• 宽动态范围：0dBm~ -98dBm
• 低功耗:
  分集方式工作时为140mW

• 用于邻道抑制的信道选择滤波器：25MHz带宽下为50dB（或者表示为 50dB @25MHz）
• 具有36Hz高频率分辨率的20bit ∑-Δ小数N分频PLL
• 能消除外部谐振回路的片上低相位噪声VCO
• 用于简单应用的片上环路滤波器
• 无需外部电容消除直流偏置
• 适于手机、笔记本电脑和PDA等便携式应用

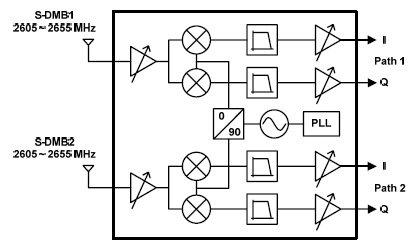

功能框图MTV320
