EDA工具分为哪几个模块

　　一设计输入编辑器

　　通常专业的EDA工具供应商或各可编程逻辑器件厂商都提供EDA开发工具，在这些EDA开发工具中都含有设计输入编辑器，如Xilinx公司的Foundation、Altera公司的MAX+plusII和QuartusII等。

　　一般的设计输入编辑器都支持图形输入和HDL文本输入。图形输入通常包括原理图输入、状态图输入和波形图输入三种常用方法。原理图输入方式沿用传统的数字系统设计方式，即根据设计电路的功能和控制条件，画出设计的原理图或状态图或波形图，然后在设计输入编辑器的支持下，将这些图形输入到计算机中，形成图形文件。

　　二仿真器

　　在EDA技术中，仿真的地位非常重要，行为模型的表达、电子系统的建模、逻辑电路的验证以及门级系统的测试，每一步都离不开仿真器的模拟检测。在EDA发展的初期，快速地进行电路逻辑仿真是当时的核心问题，即使在现在，各个环节的仿真仍然是整个EDA设计流程中最重要、最耗时的一个步骤。因此，仿真器的仿真速度、仿真的准确性和易用性成为衡量仿真器的重要指标。

　　几乎每个EDA厂商都提供基于Verilog/VHDL的仿真器。常用的仿真器有ModelTechnology公司的Modelsim，Cadence公司的Verilog-XL和NC-Sim，Aldec公司的ActiveHDL，Synopsys公司的VCS等。

　　三HDL综合器

　　硬件描述语言诞生的初衷是用于设计逻辑电路的建模和仿真，但直到Synoposys公司推出了HDL综合器后，才使HDL直接用于电路设计。

　　HDL综合器是一种将硬件描述语言转化为硬件电路的重要工具软件，在使用EDA技术实施电路设计中，HDL综合器完成电路化简、算法优化、硬件结构细化等操作。HDL综合器在把可综合的HDL（VHDL或VerilogHDL）转化为硬件电路时，一般要经过两个步骤：第一步，HDL综合器对VHDL或VerilogHDL进行处理分析，并将其转换成电路结构或模块，这时不考虑实际器件实现，即完全与硬件无关，这个过程是一个通用电路原理图形成的过程；第二步，对实际实现目标器件的结构进行优化，并使之满足各种约束条件，优化关键路径等。

　　HDL综合器的输出文件一般是网表文件，是一种用于电路设计数据交换和交流的工业标准化格式的文件，或是直接用硬件描述语言HDL表达的标准格式的网表文件，或是对应FPGA/CPLD器件厂商的网表文件。

　　HDL综合器是EDA设计流程中的一个独立的设计步骤，它往往被其他EDA环节调用，完成整个设计流程。

　　电路网表（逻辑图）由元件名N、模型M、输入端信号PI、输出端信号PO四部分组成，是唯一确定电路连接关系的数据结构。即：E=（N，M，PI，PO）

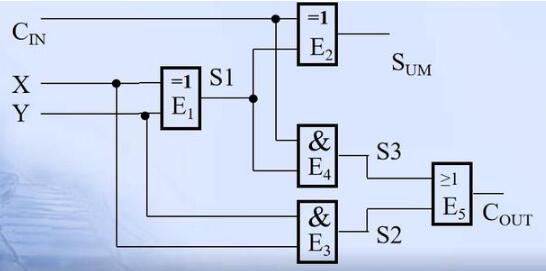

　　例：一位全加器的电路网表

　　E1，XOR，（X，Y），S1

　　E2，XOR，（Cin，S1），Sum

　　E3，AND，（X，Y），S2

　　E4，AND，（S1，Cin），S3

　　E5，OR，（S2，S3），Cout
