如何优化压缩后大于20MB的PCB文件

投单文件分GERBER和PCB文件。

1.GERBER文件，您投单文件是否是在其它工厂生产过的大片文件，如是请麻烦您之前的供应商帮您优化成一个拼板文件（Set文件），不要拿一个生产大片文件（Panl文件）投单，此文件肯定是大于（20MB以上）当然何为Set，Panl文件呢？如下图：

图1为Set图片

图2为Panl文件

显然，这个Panl文件是PCB底板商做生产所用的到文件。贵公司投单只需要投Set文件就行。

2.投单文件为PCB文件为何也这么大呀，又没有拼板。

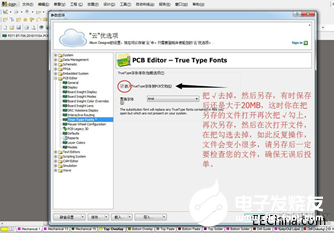

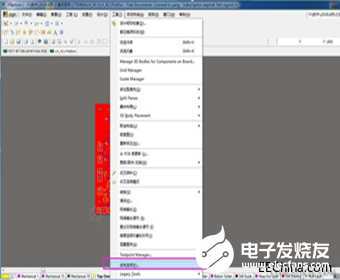

一些Altium Designer设计的文件看上去板子小且走线也不多，但是保存后文件却比较大，这种情况通常是在PCB中放置了一些字符的缘故，在软件里面有一个默认的选项“EmbedTrueType Fonts inside PCB Documents”，这个选项的意思是在于可以让其他并没有安装此类型字体的机器同样可以查看到具体的字符串的内容。当然，通常如果并没有放置一些特殊的字体，这个选项是可以不勾选的，一旦使用默认，确是会使得PCB变的比较大。具体的位置为：Tools----Preferences-----PCB Editor-----True Type Fonts----Embed TrueType Fonts inside PCB Document,这个是在网上搜索到的经试验不打勾一保存文件的大小马上变小了.这个以我的理解是有些客户在设计字符时放置了特殊字体，为防止在别的电脑上打开时没有这种字体而出现乱码，在这个地方勾上就是默认在没有发现这种字体时用别的字体替换打开。
