Protel99se批量修改元件封装的方法

有时候需要批量修改元件的封装，可在原理图和PCB中批量修改。本文以批量修改电阻AXIAL0.3 的封装为AXIAL0.4 为例。

1. 在原理图中批量修改

1.1. 方法１

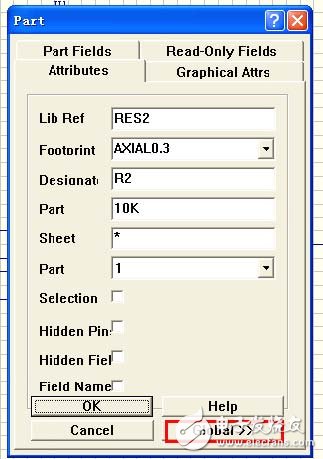

双击需要修改封装的其中一个元件，弹出图１的属性对话框。

图１：电阻元件的属性

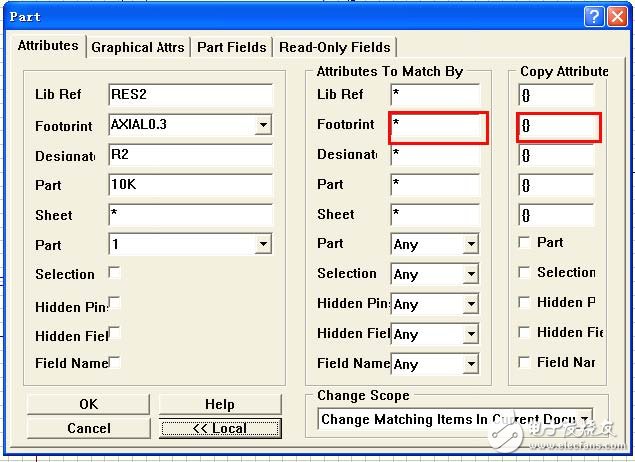

点击图１中的Global，出现图２。

图２：点击Global 后的电阻属性图

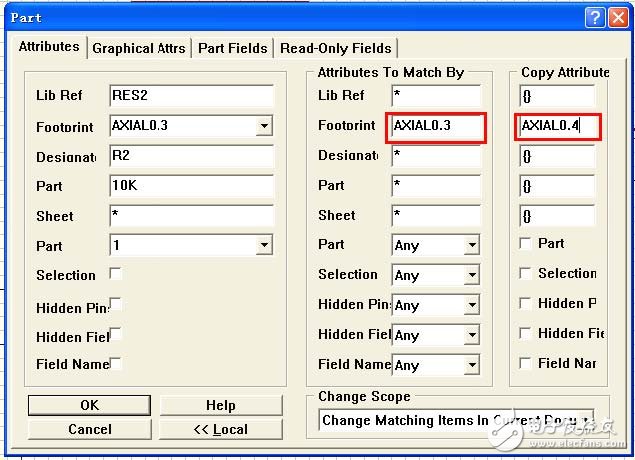

在图２中的Footprint 中填写修改前的封装，即AXIAL0.3，表示需要查找封装为AXIAL0.3 的元件；Copy Attributes 中填写修改后的封装，即AXIAL0.4，表示需要复制的属性。填写如图３所示。注意：Copy Attributes 中必需将“｛｝”去掉。

图３：填写后的属性图

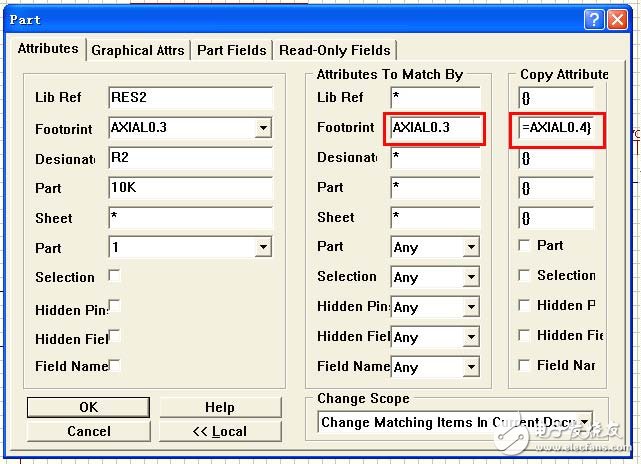

也可以将Copy Attributes 中的“｛｝”不去掉，但必需写成如下格式：{A*＝B*}，即将A开头的标识符改成以B 开头的标识符号。即：｛AXIAL0.3=AXIAL0.4｝，如图４所示：

图４：不去掉“｛｝”的填写方法

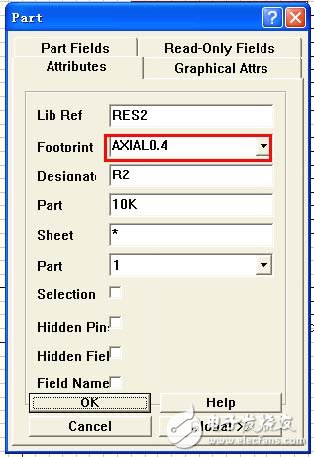

填写完后点击“OK”，则批量修改完成。修改后的电阻属性图如图５所示。

图５：修改后的电阻属性图

1.2. 方法２

点击Edit-》Export to Spread，如图６所示。

图６

在出现的图中点击Next 后出现图７所示。

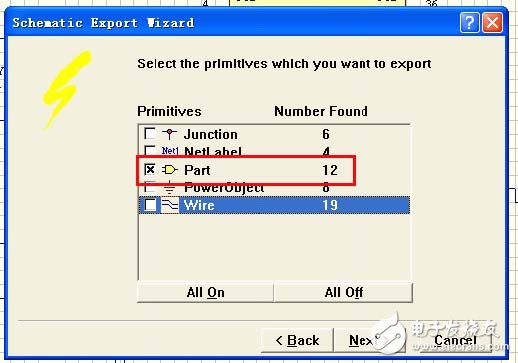

图７：

在图７中可只选择“part”，如图７中所示打叉部分。点击“Next”后出现图８。

图８

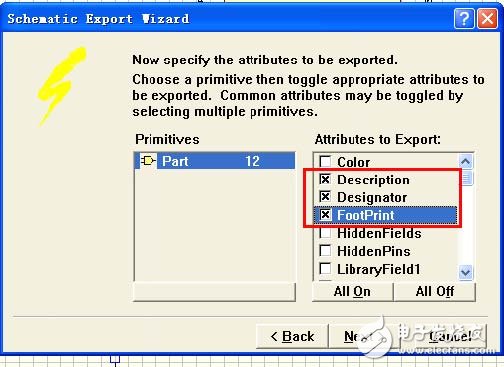

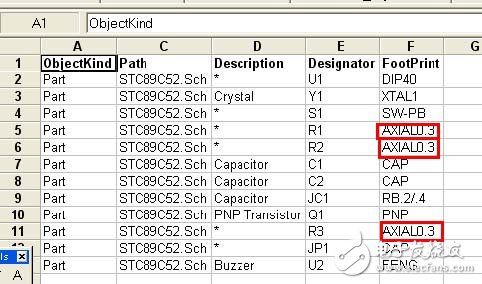

在图８中选择“Description”，“Designator”，“FootPrint”，如图８中打叉部分。点击“Next”后点击“Finish”，即生成了一个*.xls 文件，如图９所示。

图９

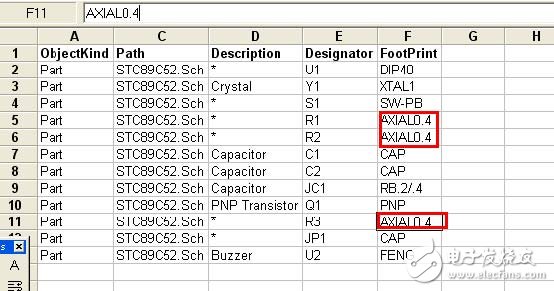

将图９中“FootPrint”那一列为AXIAL0.3 修改为AXIAL0.4，其修改操作方式与EXCEL表格的操作方式相同：复制，粘贴即可。如图10 所示。

图10

修改完并保存后，然后点击软件中菜单栏上的File-》Updata 即可。这时在原理图中再查看电阻元件的属性即可看到AXIAL0.3 的封装已修改为AXIAL0.4 了。

2. PCB图中批量修改封装

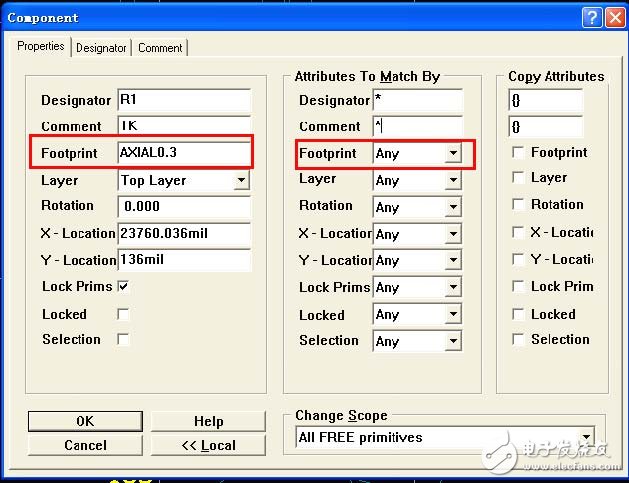

PCB 中修改前元件属性如图11 所示。

图11

点击图11 中的“Global”后如图12 所示。

图12

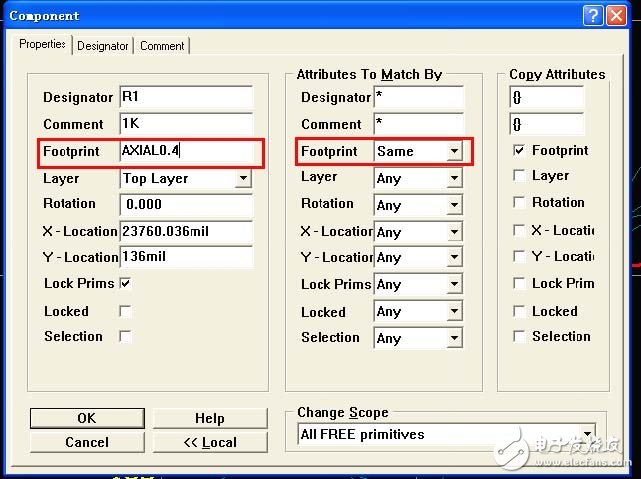

在图12 中的第一列中填写修改后的封装，即AXIAL0.4，在第二列中选择“Same”，填写完后如图13 所示。

图13

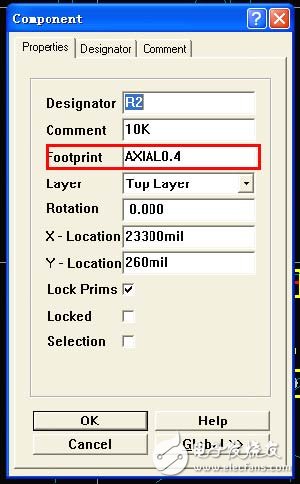

修改后点击“OK”后，再在PCB 图中点击元件查看属性，如图14 所示。

图14

至此批量修改封装的操作完成了。
