altium designer软件的Rules配置

所谓精通Altium Designer的PCB设计，其实就是会设置Design-->Rules的规则，。

一，当我一块PCB里面，有插件IC引脚间距是2.54MM，有贴片IC引脚间距是0.4MM，当我想整个板子安全间距为0.4MM的时候，0.4MM变会报一堆错的。

为了解决这个问题，就要用到Rules配置了。

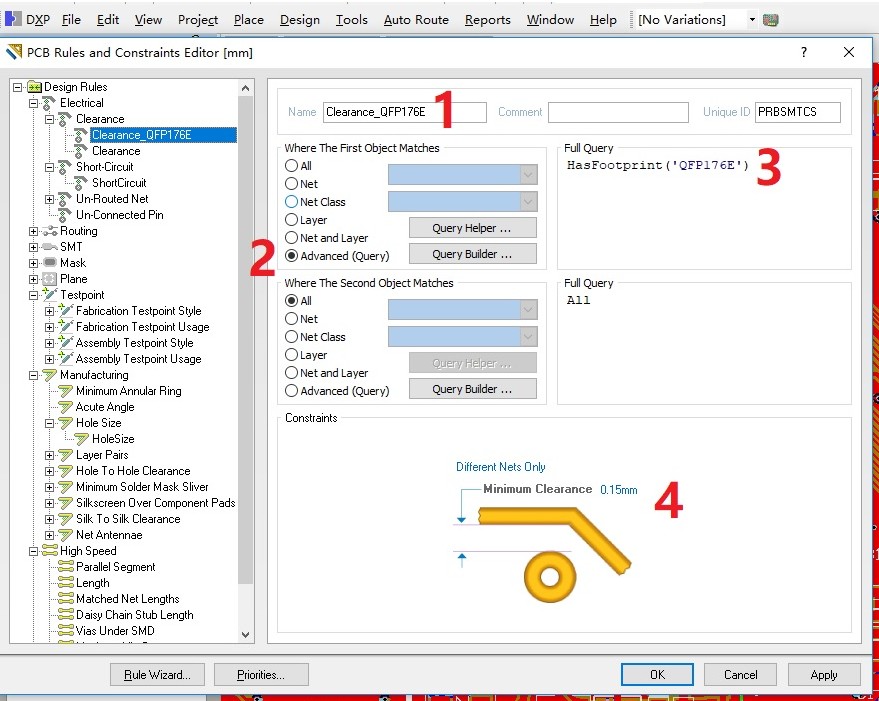

假设我自制了一个PCB封装，名叫QFP176E，因为脚间距只有0.4mm,于是我这么新加配置。

其他常规安全间距，如下图

我也是在网上看到的，试了一下可行，感谢网友的分享。
