在Allegro中使用正负片的优缺点分析

概念：正片和负片是底片的两种不同类型。

正片：简单地说就是，在底片上看到什么就有什么。

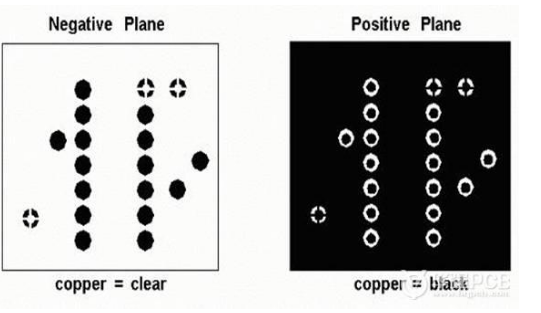

负片：正好相反，看到的就是没有的，看不到的就是有的。见下图：

在 Allegro中使用正负片的特点：

正片：优点是所见所的，有比较完善的 DRC检查。

它的缺点是如果移动零件（一般指 DIP 的）或贯孔，铜箔需重铺或者重新连结，否则就会短路或开路。

另外，如果包含大量铜箔又用 2*4D格式出底片是数据量会很大。

负片：正好克服正片移动零件或贯孔时需要重铺铜箔的缺点，过孔贯穿负片层时程序根据网络连接判断采用（Thermal Relief）与该层连接还是用（Anti-Pad）与该层隔开。

它的缺点是？ DRC？ Check 并没有做的很完整，对于被？ Anti-Pad 隔断的内层没有DRC 报错。

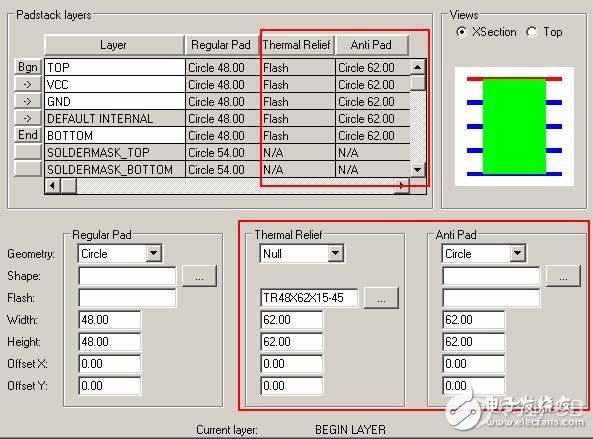

在建焊盘时注意下图红色方框中的设置都是针对负片而言的

Arti-Pad：与内层隔开所用的图形，一般用大于钻孔一定数量的圆形就可以了
