基于EP4CE10F17C8N芯片详解Altera Cyclone系列器件命名

Altera的Cyclone系列器件命名规则如下

器件系列 + 器件类型（是否含有高速串行收发器） +  LE逻辑单元数量 + 封装类型 + 高速串行收发器的数量（没有则不写） + 引脚数目 + 器件正常使用的温度范围 + 器件的速度等级 + 后缀

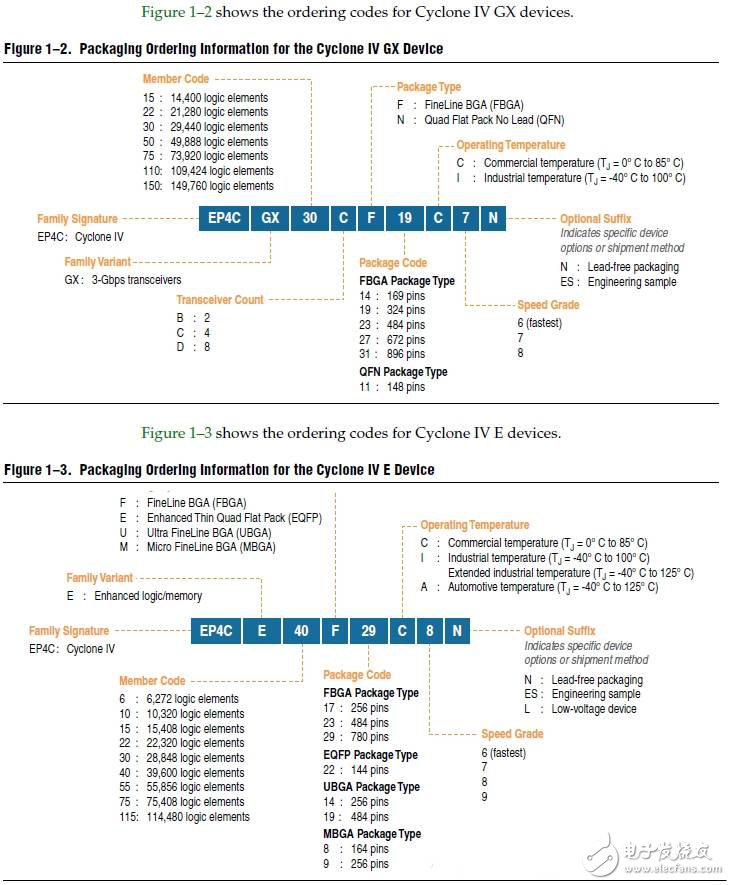

下图为官方手册给出的信息

以EP4CE10F17C8N芯片为例进行详细介绍：

EP4C：Altera器件系列CycloneIV；

E/GX：E表示普通逻辑资源丰富的器件，GX表示带有高速串行收发器的器件；

10  ：LE逻辑单元的数量，10表示约有10k的逻辑单元；

C   ：表示高速串行收发器的数量，该芯片没有高速串行收发器所以不写；

F   ：表示PCB封装类型，F是FBGA封装，E(EQFP)、Q(PQFP)、U(UBGA)、M(MBGA)；

17  ：表示引脚数量，17代表有256个引脚；

C   ：工作温度，C表示可以工作在0℃到85℃（民用级），I表示可以工作在-40℃到100℃（工业级），A表示可以工作在-40℃到125℃（军用级）；

8   ：器件的速度等级，6约最大是500Mhz，7约最大是430Mhz，8约最大是400Mhz，可以看出在Altera的器件中数字越小表示速度越快，而在Xilinx的器件中数字越大表示速度越快；一般来讲，提高一个速度等级将带来12%到15%的性能提升，但是器件的成本却增加了20%大30%。如果利用设计结构来将性能提升12%到15%（通过增加额外的流水线），那么就可以降低速度等级，从而节约20%大30%的成本；

N   ：后缀，N表示无铅，ES工程样片。
