Allegro中导入Outline的方法步骤

在PCB设计过程中，EDA工程师常常需要匹配两代PCB的结构，这种情况下，将上一代PCB的Outline（板框）导入新的PCB设计文件中，就可以大大缩短时间，而且尺寸完全准确。我看到常常有网友检索类似的信息，所以打算图文并茂的方式为读者讲解Allegro中导入Outline的方法。

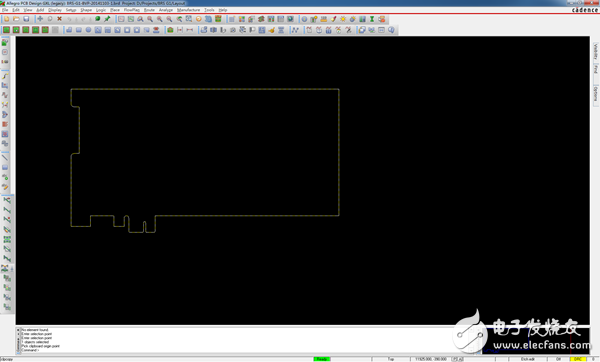

1. 使用Allegro打开上一代PCB文件，在颜色设置对话框中，关闭所有其他颜色，只保留Outline，如下图。

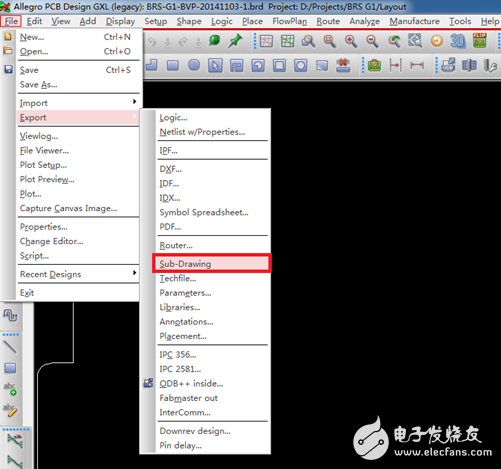

2. 点击File—>Export—>Sub-Drawaing，如下图。

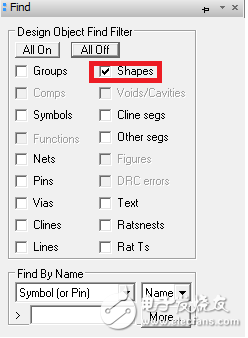

3. 在右侧的Find中只勾选Shapes，如下图。

4. 用鼠标圈住PCB外框，如下图。

5. 在Command窗口中输入“x 0 0”，注意此处区分大小写，如下图。

6. 在地5步基础上敲回车，即可将仅包含Outline的Sub-Drawing保存，如下图。Allegro默认将这个Sub-Drawing命名为“standard.clp”。

7. 将第6步中得到的standard.clp复制到新的PCB所在的目录，本例中是D:Temp。打开一个新的PCB文件，并点击File—>Import—>Sub-Drawing，如下图。

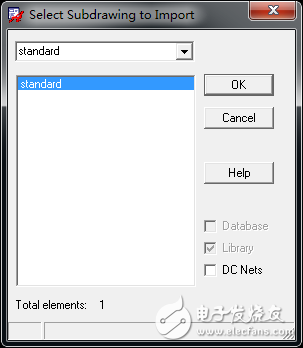

8. 在弹出的对话框中选择standard.clp，然后点击OK，如下图。

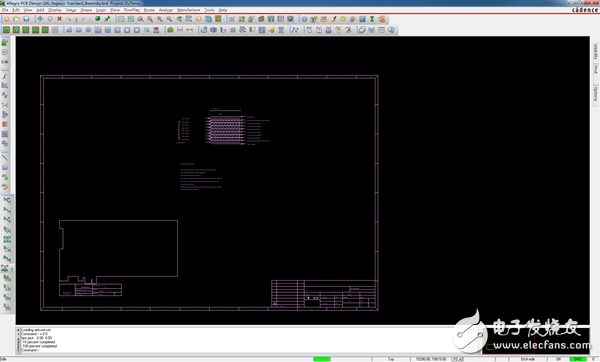

9. 与步骤5类似，在Command窗口中输入“x 0 0”，注意此处区分大小写。导入outline的最终效果如下图类似。
