超强PCB布线设计经验谈附原理图（ 一）

在当今激烈竞争的电池供电市场中，由于成本指标限制，设计人员常常使用双面板。尽管多层板（4 层、6 层及 8 层）方案在尺寸、噪声和性能方面具有明显优势， 成本压力却促使工程师们重新考虑其布线策略， 采用双面板。在本文中，我们将讨论自动布线功能的正确使用和错误使用，有无地平面时电流回路的设计策略，以及对双面板元件布局的建议。

自动布线的优缺点以及模拟电路布线的注意事项：

设计 PCB 时，往往很想使用自动布线。通常，纯数字的电路板（尤其信号电平比较低，电路密度比较小时）采用自动布线是没有问题的。但是，在设计模拟、混合信号或高速电路板时，如果采用布线软件的自动布线工具，可能会出现一些问题，甚至很可能带来严重的电路性能问题。

例如，图 1 中显示了一个采用自动布线设计的双面板的顶层。此双面板的底层如图 2 所示，这些布线层的电路原理图如图 3a 和图 3b 所示。设计此混合信号电路板时，经仔细考虑，将器件手工放在板上，以便将数字和模拟器件分开放置。采用这种布线方案时，有几个方面需要注意，但最麻烦的是接地。如果在顶层布地线，则顶层的器件都通过走线接地。器件还在底层接地，顶层和底层的地线通过电路板最右侧的过孔连接。当检查这种布线策略时，首先发现的弊端是存在多个地环路。另外，还会发现底层的地线返回路径。被水平信号线隔断了。这种接地方案的可取之处是，模拟器件（12 位 A/D转换器 MCP3202 和 2.5V 参考电压源 MCP4125）放在电路板的最右侧，这种布局确保了这些模拟芯片下面不会有数字地信号经过。图 3a 和图 3b 所示电路的手工布线如图 4、 图 5 所示。 在手工布线时，为确保正确实现电路，需要遵循一些通用的设计准则：尽量采用地平面作为电流回路；将模拟地平面和数字地平面分开；如果地平面被信号走线隔断，为降低对地电流回路的干扰，应使信号走线与地平面垂直；模拟电路尽量靠近电路板边缘放置，数字电路尽量靠近电源连接端放置，这样做可

以降低由数字开关引起的 di/dt 效应。

这两种双面板都在底层布有地平面，这种做法是为了方便工程师解决问题，使其可快速明了电路板的布线。厂商的演示板和评估板通常采用这种布线策略。但是，更为普遍的做法是将地平面布在电路板顶层，以降低电磁干扰。

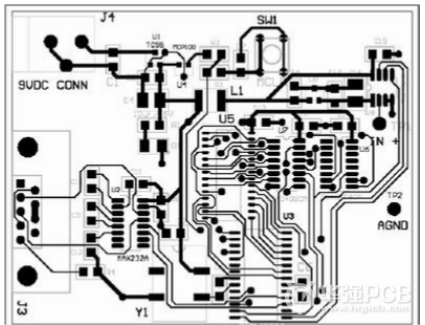

图 1 采用自动布线为图 3 所示电路原理图设计的电路板的顶层
