Allegro静态铜的避让操作科普

在同学们的印象中，静态铜只能手动编辑形状无法避让线、孔、铜皮或其它障碍物，包括用了多年Allegro的老司机对这点都深信不疑。其实静态铜不仅可以进行避让，而且相对动态铜更灵活，更容易控制，只不过有关它的避让操作都需要手动完成，下面来跟大家科普一下。

1.想避让谁就避让谁

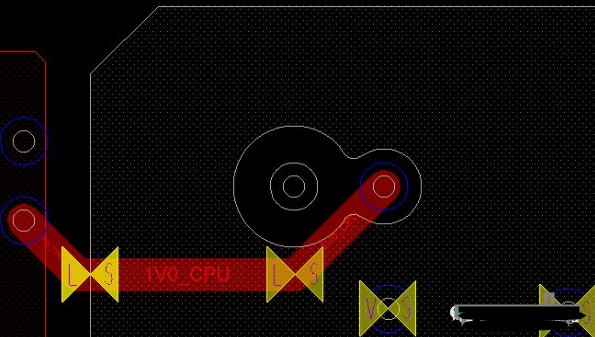

如下图的静态地铜皮上有其他网络的走线和过孔

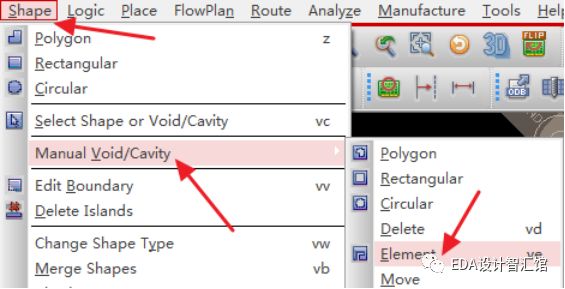

我现在只想让它避让走线，执行如下图所示操作。

或者直接点击工具栏上的图标，如下图

然后点击你需要执行避让操作的铜皮，再点击那条走线（如果要避让过孔就点击过孔，避让谁就点谁），避让效果如下图所示。

2想避让多大就避让多大

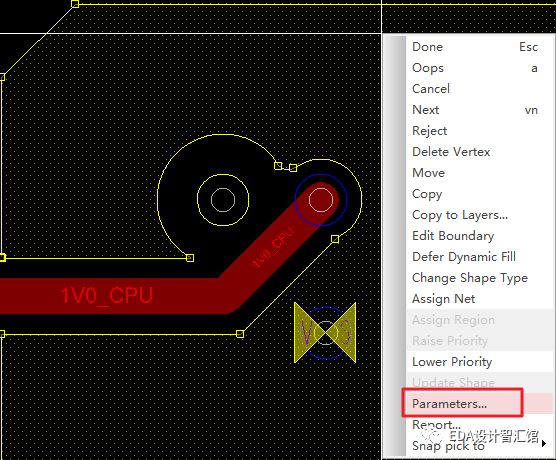

执行避让操作前，先选择铜皮，然后右键，在右键菜单栏中选择Parameters，如下图。

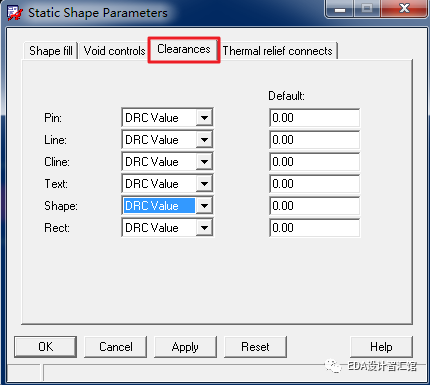

在弹出的StaticShapeParameters窗口中，选择Clearances，即可设置铜皮对不同障碍物的避让距离，如下图所示。

3.删除避让形状

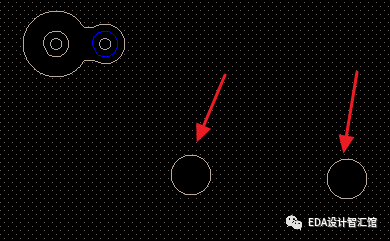

有时候改板，删掉一些过孔、走线，会留下一些洞。如下图所示。

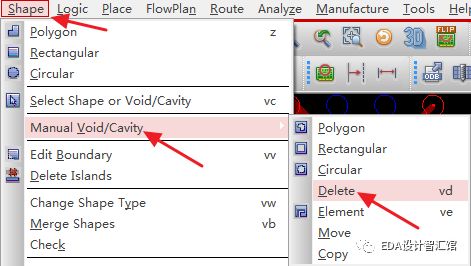

有些同学习惯在上面画一块，然后合并铜皮的方式补齐。不用这么麻烦，直接把这个洞删掉就好了。执行如下图所示的操作。

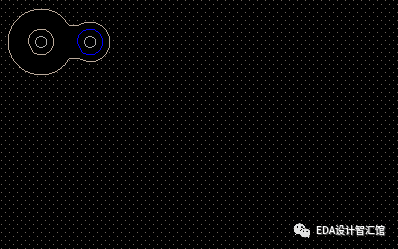

然后点击这块铜皮，再点击你需要删掉的洞洞，洞洞就没了，如下图。

4.避让形状的移动、复制

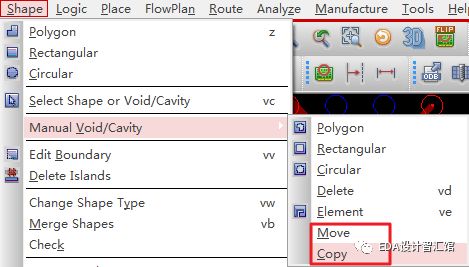

改板遗留下的洞洞或者避让形状，还可以进行移动，复制。如下图所示。

实际上有关静态铜的操作都是在这个菜单栏中进行。
