电缆组装的CAD原理图绘画部分

继续创建元件库

有两个额外的原理图符号可以加入进你的库中。首先是压缩（引脚/插座）。如果组装需要，它可以嵌入进连接头。其次是电缆和连接头之间合理捆绑的电线。在大多数情况下，我们需要物料清单表，但这也有其他一些优点。首先，是压缩方面的优势。

(公/母)插针

与其他元器件不一样的是，这个元器件不需要1:1的画出它的形状。相反，这个元器件只需要简单的原理图符号。

下图1为公插针的原理图符号：

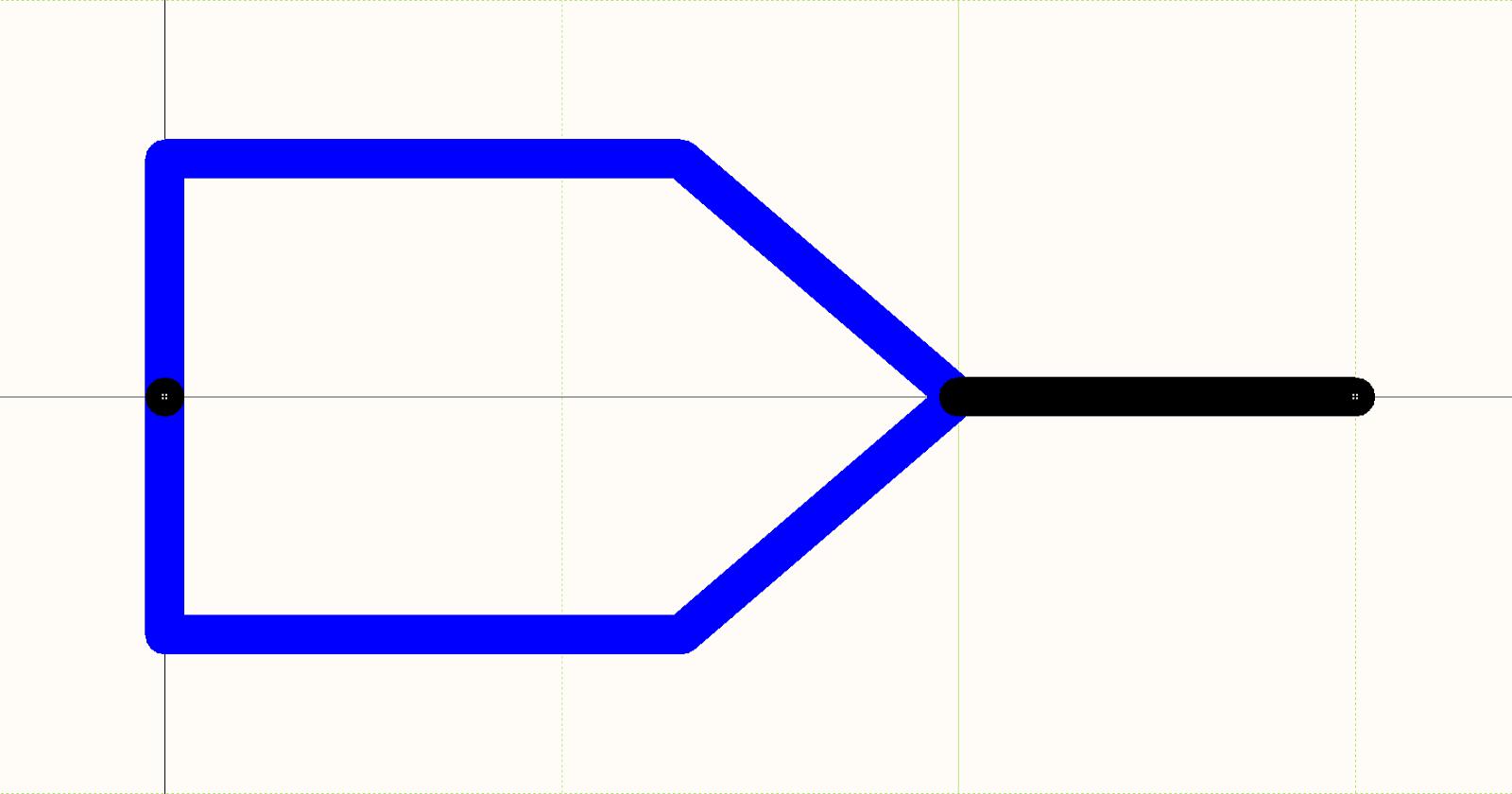

图1。公插针的原理图符号

请注意插座和引脚，在左边有一个黑点，这其实这是Altium Designer原理图引脚对象，只有将长度设置为零，才可以消除这黑点。在绘制原理图时，我们会连线到符号的引脚边缘，零长引脚会形成网表连接。

创建完插针的图形属性后，我们还要给它添加两个重要参数，分别是“Contact Plating”和“Wire Gauge” (参见 图2 ).

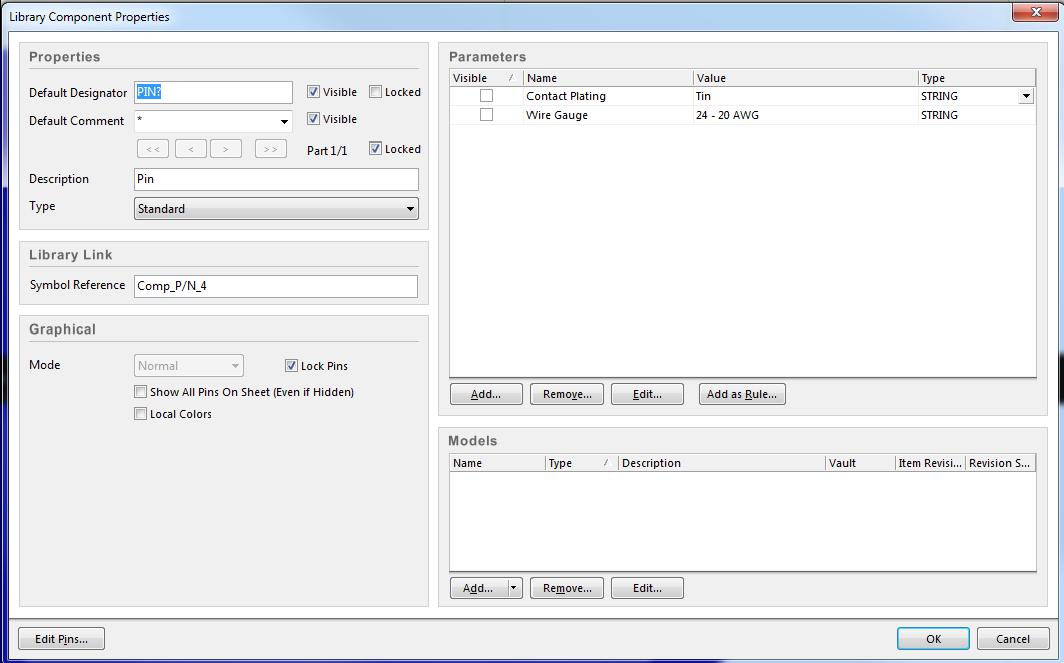

图2。元件触点电镀和推荐导线等参数属性

这些参数可以帮助我们标识出正确使用插针的建议。这样，在后期我们可以使用物料清单或其它报告，来判别插针与连接器和电缆是否匹配。在执行装配前，可以确保设计的正确性。有了这两个参数，就可以轻松检查电缆、插针和连接器是否匹配。使用这些参数，我们可以通过表格直接进行比较，甚至还可以使用自定义脚本作出电缆设计的规则检查。在以后的博客，我们将进一步讨论这方面内容。

与公插针相比，母插针在图形上有很大的差异，如图4所示：

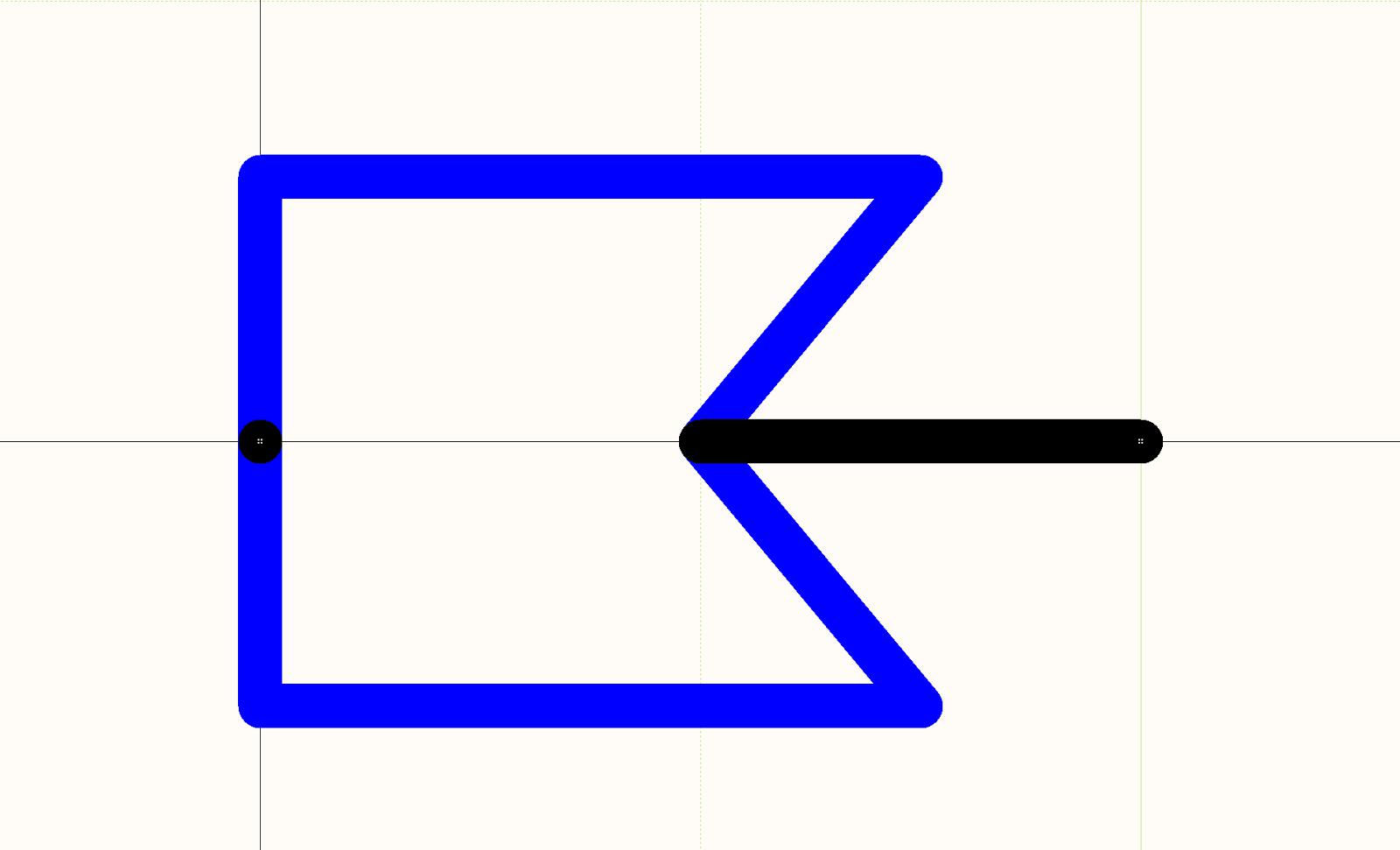

图4：母插针的原理图符号

在这个原理图符号中，使用了相同的矩形，但是我们使用凹陷代表它是一个母插针，使用时会有公插针插在里面。

请注意，公/母插针原理图符号的左边都有一个黑点，这其实是Altium Designer原理图的引脚，只有将它的长度设置为零。这样做的原因是，在绘制原理图时我们会连线到符号的边缘，这样零长度的引脚会帮助形成网络连接。

下面将展示如何在绘制原理图时放置公/母插针：

图5： 如何在原理图中放置插针

如前所述，插针的一端链接在连接器上，而另一端链接在电缆的导线上。可以把这个装配过程的说明放在一个装配注释中。如何说明装配过程，我们将在后面的博客中讨论。下一个话题是热缩套管，先让我们看一下如何在原理图绘制热缩套管。

热缩套管

如前所述， 热缩套管是用于将电缆末端的导线捆绑在一起的。绘制这个元器件的符号将用到两条Bezier曲线。下图显示了热缩套管符号的顶部和底部两个部分：

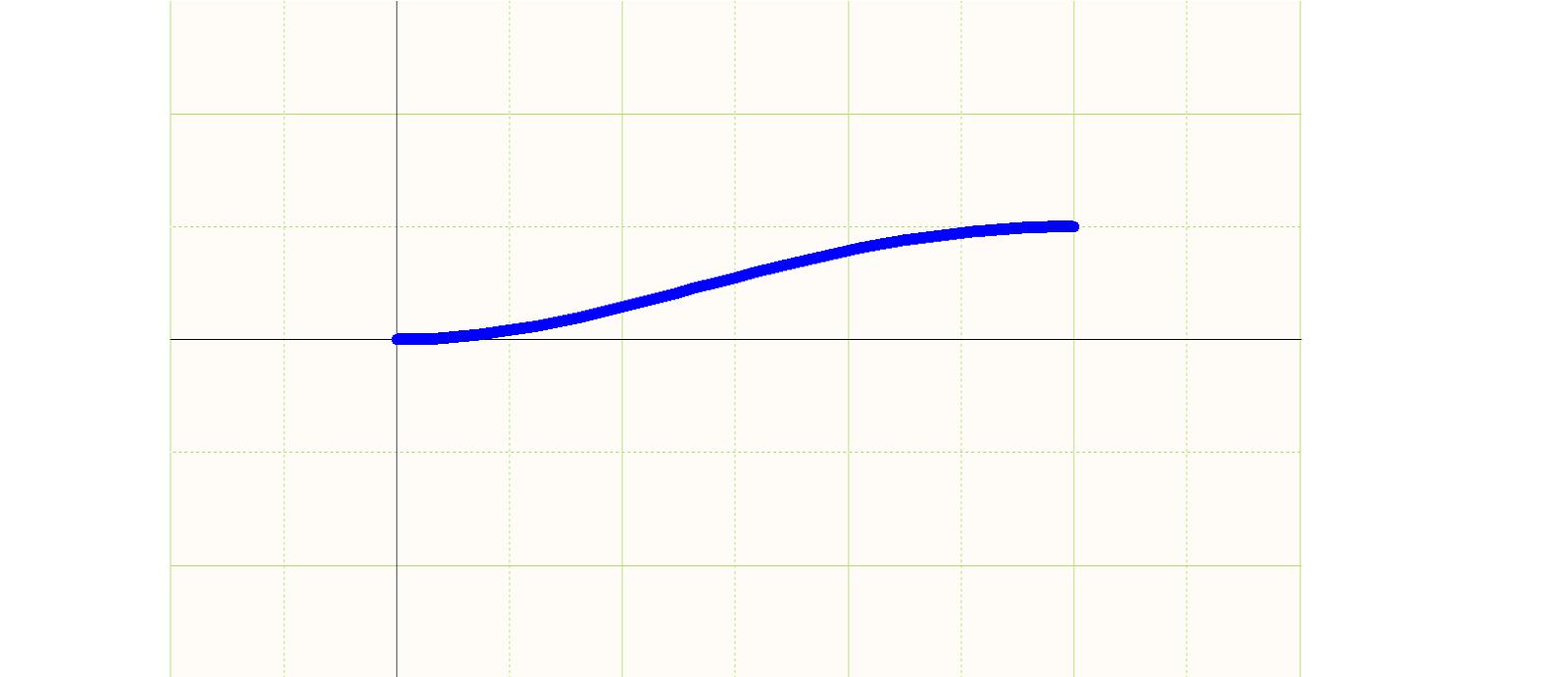

图6：热缩套管的顶部采用bezier曲线绘制。

图7： 热缩套管的底部采用bezier曲线绘制。

正如你所看到的，使用bezier曲线来创建热缩套管的顶、底部分，它们会被放置在机械制图上，因为热缩套管不是电气元器件。这就意味着，它只是装配图中用到的器件。所以在创建热缩管元器件时，你需要在型号下拉菜单中，将其型号从“标准”改变成“机械”。此外，与其它元器件一样，它要出现在物料清单中。

我们把热缩套管元器件做成多Part元器件，比如“顶”Part和“底”Part。我们可以在电缆绘图中根据需要自由的选择和匹配它们。图8显示了如何放置顶Part和底Part热缩套管元器件。

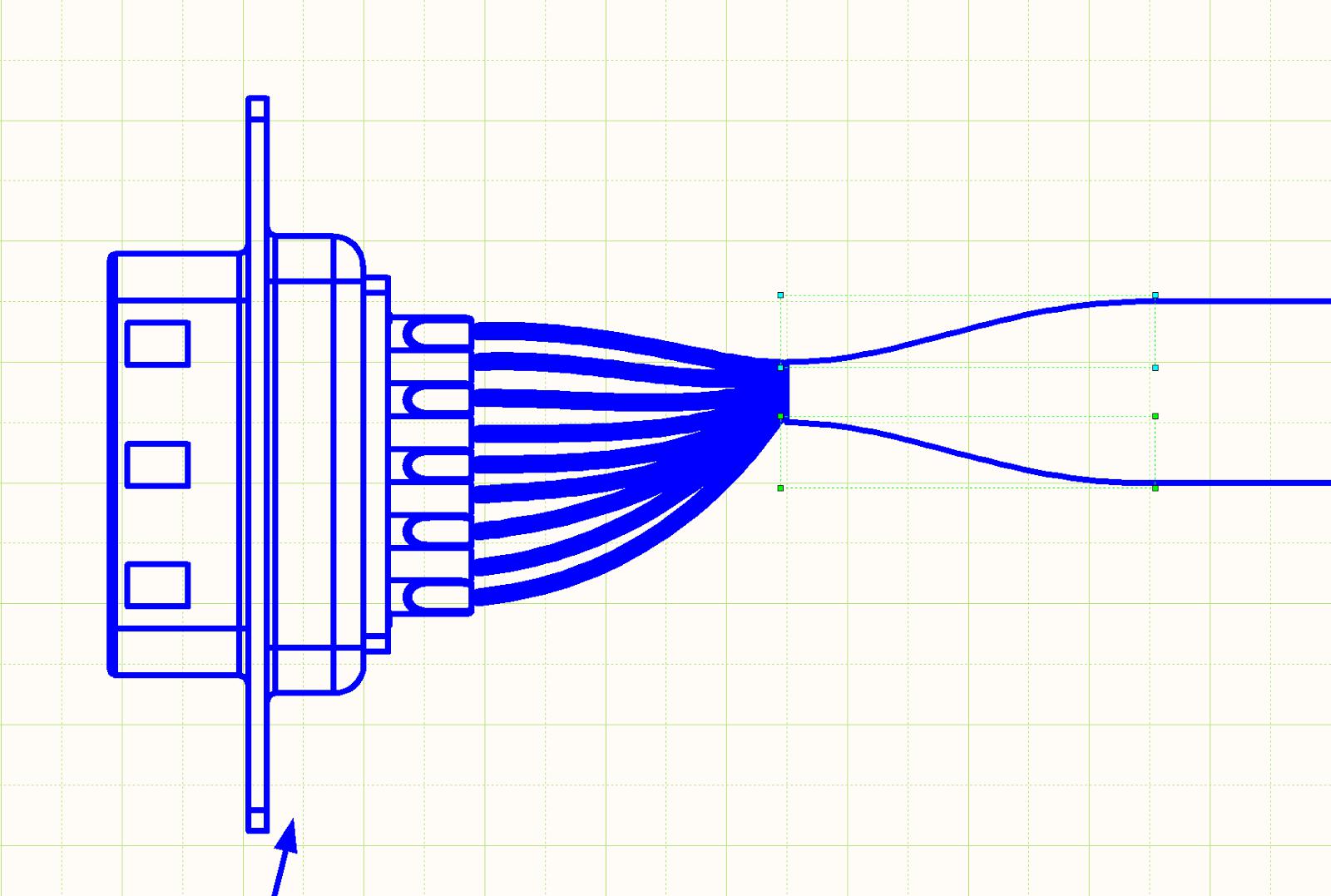

图8： 热缩套管捆扎电缆末端导线的绘图。

正如你所看到的，热缩展示了成品包含电缆和连接头间电线的样子。

这就是电缆组装部分。下期博客，我将讨论如何组装并制定完整的电缆绘图。
