PCB设计：如何导入导出设计规则

       在PCB设计中，Design Rule设计规则是关系到一个PCB设计成败的关键。所有设计师的意图，对于设计的功能体现都通过设计规则这个灵魂来驱动和实现。精巧细致的规则定义可以帮助设计师在PCB布局布线的工作中得心应手，节省工程师的大量精力和时间，帮助设计师实现优秀的设计意图，大大方便设计工作的进行。

整个PCB设计都需要遵守规则定义。包括最基本的电气规则（间距，短路断路），布线规则（线宽，走线风格，过孔样式，扇出等），平面规则（电源地平面层连接方式，铺铜连接方式）；以及其他常用的辅助规则如布局规则，制造规则，高速设计规则，信号完整性规则等等。在设计完成之后，还可进行规则检查Design Rule Check来重新审视您的设计，看看有无违反规则的情况发生并加以改进和完善。

本次小技巧解决问题1。介绍如何在Altium Designer中导入导出设计规则，借鉴其他设计的优秀合理的规则设置（宝贵的设计经验）为我所用，而不需要自己手动创建。

设计规则的参考与应用

如何导入导出优秀的规则设置

       在PCB设计中，长期的经验和不断的改进过程中，您摸索并总结出了一套非常好的设计经验。这些设计经验都体现在您思虑周全，设置合理的设计规则之中。这些规则设置对于将来类似的PCB设计有很强的借鉴意义。或者您遇到别人非常成功的一款设计文件中的规则定义与您的需求高度匹配，您想借用，然后再加以改动。该怎么办呢？

       Altium Designer早已为您考虑到这一点。成功应用的设计规则可以作为文件导出保存，并在新的设计中全盘复制，导入进来。

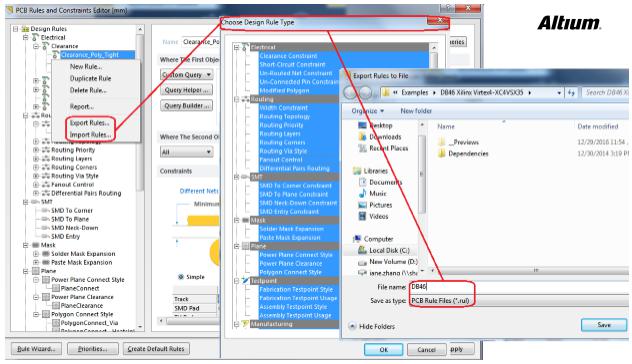

设计规则里面每一条规则设置都可以导入导出到规则设置页面（ PCB Rules and Constraints Editor dialog）。您可以在不同的设计项目之间保存并装载您喜欢的优秀设计规则。如下图所示。

要导出？ - 右键点击规则设置页面中左边规则树任意地方，下拉框中选择导出规则Export Rules。导出的规则保存为PCB规则文件，后缀名 (*.rul)。

要导入？ - 右键点击规则设置页面中左边规则树任意地方，下拉框中选择导入规则Import Rules，然后浏览到需要的PCB规则文件并打开即可。

      上图是全选所有设计规则的各项设置，整体导出并导入进自己的设计来借鉴使用。在导入之后可以根据自己设计的需要进行适当的调整。

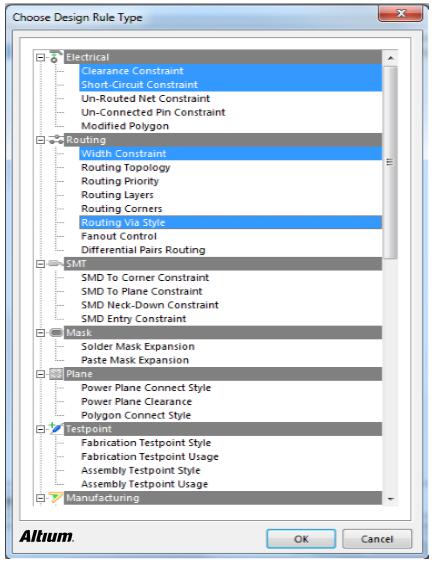

如果您发现只需要借鉴其他设计规则中的某几条规则设置，您也可以选择某一条规则或某几条规则进行导入导出。如此灵活配置自己的规则设置。如下图所示，在导出的时候只选择感兴趣的几条规则类型，这样进行有目的的导入并参考借鉴。
