PCB课堂知识：完整加工过程并不简单

大多数工程师把PCB文件，或者gerber文件发给厂家之后，就可以等着回板了。但是往往硬件研发岗位工作很多年都没有机会去PCB生产厂去看看整个生产的过程。

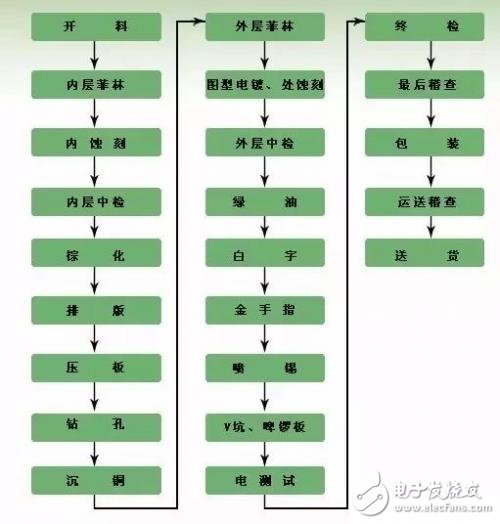

今天带你走一遭。看一看完整的过程。

第一步，开料

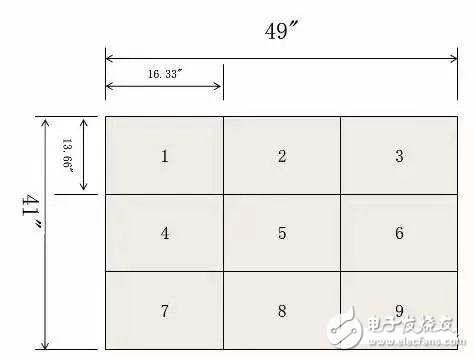

PCB板厂的原材料一般都是1020mm×1020mm和1020mm×1220mm规格的多，如果单板或拼板的尺寸不合适，PCB生产过程中，就会产生很多的原料废边，PCB板厂会把之些废边的价格都加到你的板子上，这样你的PCB板单位价格就贵一些;如果板子大小设计得好，单板或拼板的尺寸是原材料的n等分，那么原材料的利用率就最高，PCB板厂也好开料，以一样的原材料尺寸，做出最多的板子，单板价格也就是最便宜的了。

我们把买来的覆铜板，切割成我们需要的大小，叫做开料。

开料设备：(把大板子切成小板子)
