浅谈焊盘上是否可以打孔及打孔的注意事项

一、MOSFET等大型焊盘的背面可以打过孔

首先一种情况是焊盘上需要过孔，例如：

我们为了改善MOSFET的散热，在MOSFET的焊盘上打过孔。

注意：在这里大焊盘的过孔处理时，我们需要均匀布孔，保证焊盘是均匀受热的。

二、一些小封装的电阻电容，不要把过孔打在焊盘上

一般标贴的电阻电容，防止立碑，我们需要做开窗处理。

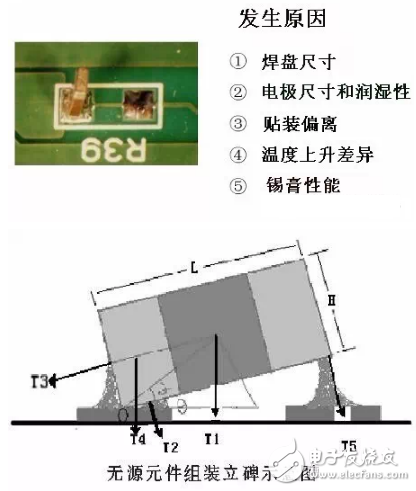

“立碑”现象常发生在CHIP元件（如贴片电容和贴片电阻）的回流焊接过程中，元件体积越小越容易发生。特别是1005或更小钓0603贴片元件生产中，很难消除“立碑”现象。在表面贴装工艺的回流焊接过程中，贴片元件会产生因翘立而脱焊的缺陷，如图4，人们形象地称之为“立碑”现象（也有人称之为“曼哈顿”现象）。

“立碑”现象的产生是由于元件两端焊盘上的焊膏在回流熔化时，元件两个焊端的表面张力不平衡，张力较大的一端拉着元件沿其底部旋转而致。造成张力不平衡的因素也很多。

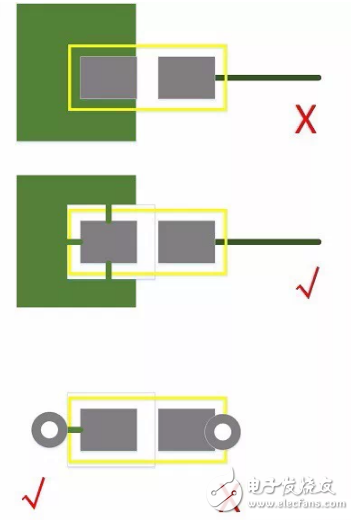

所以一般我们会对铺铜的管脚做，开窗处理，防止立碑现象；同理，我们不能把过孔打在SMT焊盘上，防止元件两个韩端的表面张力不平衡。
