如何权衡PCB的电源分配网络设计

在进行比较复杂的板子设计的时候，你必须进行一些设计权衡。因为这些权衡，那么就存在一些因素会影响到PCB的电源分配网络的设计。

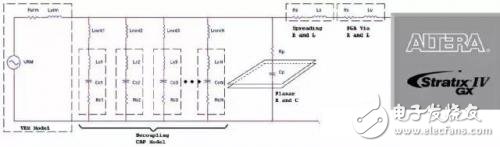

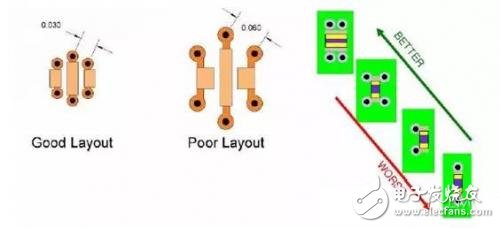

当电容安装在PCB板上时，就会存在一个额外的回路电感，这个电感就与电容的安装有关系。回路电感值的大小是依赖于设计的。回路电感的大小取决于电容到过孔的这段线的线宽和线长，走线的长度即连接电容和电源/地平面长度，两个孔间的距离，孔的直径，电容的焊盘，等等。如图1所示为各种电容的安装图形。

图1 最佳的和最差的电容布局

减小电容回路电感的设计要点：

■孔要放在离电容尽可能近的地方。减小电源/地的孔间距。如果可以，用多对电源/地孔并联在一起。诸如电流极性相反的两个孔放置的尽量近，电流极性相同的孔放置的尽量远。

■用短而宽的走线来连接孔和电容引脚。

■把电容摆放在PCB的表面（顶层和底层）尽量靠近他们相应的电源/地平面。这样能减小孔之间的距离。在电源/地之间用薄的电解质。

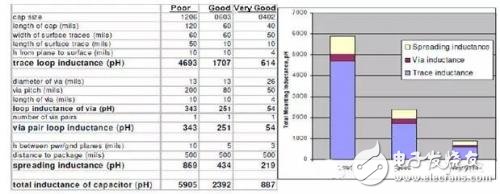

接下来是三种不同情况的设计，对于电容的安装和传播电感。图2表示的是各种设计情况对回路电感量的引入情况。

图2 设计情况
