PROTEL 99中你可能不知道的用法

你是不是还在为自己的刚刚绘制好的电路忘了保存而后悔不已啊？你是不是有些机密的文件不能让别人窥视啊？你是不是觉得99的功能太少，是不是觉得cadence的很多功能用起来很爽？你不觉得除了设计高速电路外，一块普通的2到4层板用cadence很费神吗？     也许你晓得，但或许你不晓得。一，自动保存。二，文件加密。
自动保存，首先你得在你工作的界面中，如下图

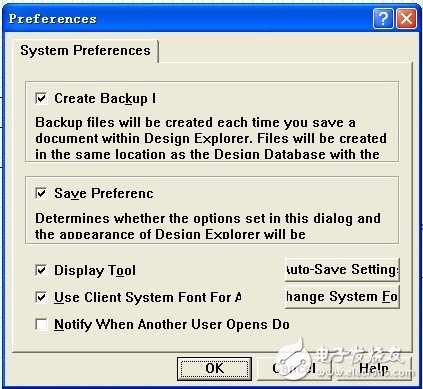

点击那个箭头，再点击Preferences，如出现如下图

点击AUTO-Save Setting，出现如下图

注解：Number保存的文件个数，TimeInterval每隔多少分钟自动保存一次，Browse，这个应该很熟悉，改变文件保存的路径。（最好是建一个文件夹专用来储存自动生成的文件）点击OK就行了。万一忘保存了，请如下操作。

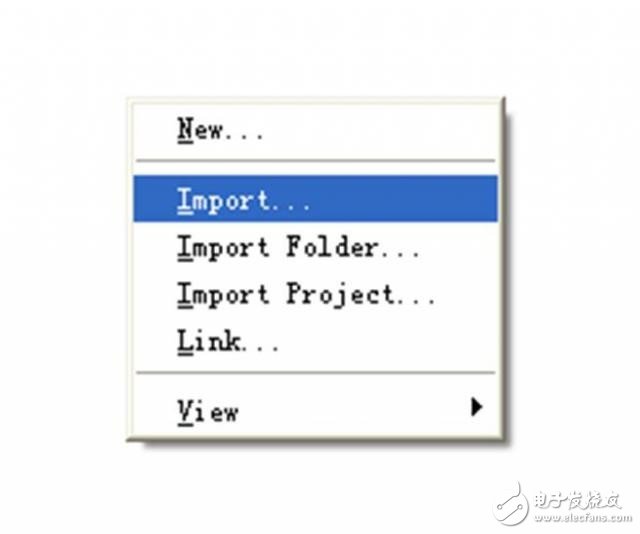

第一步在Documents文件夹中，单击鼠标右键出现如下图：

点击Import，出现如下图：

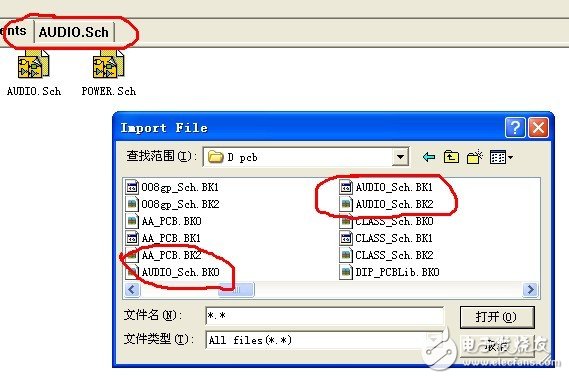

由于我使用过多次，所以直接到了保存文件夹中，找到你保存的文件夹，看到如上图红圈保存有三个文件，选择BK2结尾的，因为那是最后一次保存。选择然后点击打开。出现如下图：

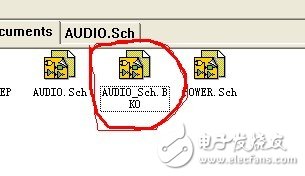

我随意选择的是BK0，所以在Documents文件夹下出现了这样的文件，打开即得到最近操作保存文件！你可以将原文件AUDIO删除，将导入的保存文件的扩展名改了即可，不会影响结果！
下面讲讲加密问题！
你在新建一个工程文件时会出现以下界面，这个用过99的应该都很熟悉，设置好这些常规后，点击下图的红线圈着的Password

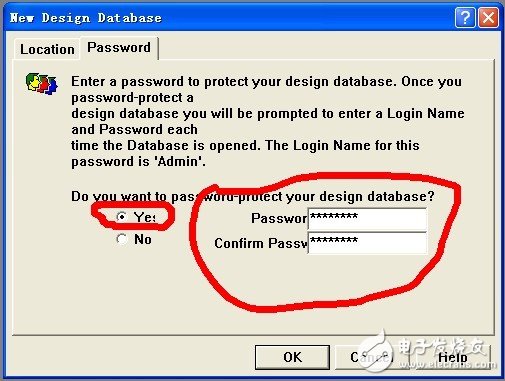

会切换到这个界面

选中YES，第一行输入密码，第二行确认。点击OK即可进入工程库操作！操作完推出后，下次打开就会提示输入密码！所以设定密码一定要记得，不然你自己都看不了了。

99面世到现在十几年了，但是很多高校还是使用它作为入门必修！学习99就一点，自己不怕软件崩溃的去尝试！崩溃了重新安装就OK了！
