OrCAD教程：如何打印原理图 如何生成元件清单

OrCAD图文教程：打印原理图

工程那个管理窗口中选中页面

右键->Schematic Page Properties

弹出Schematic Page Properties对话框，选Grid reference标签。如图

在这里选择下面的输出方式：

1.         边框是否打印

2.         Title block是否打印

3.         页边的大栅格是否打印

选好后，确定。其他页面都用同样的方法设置好。

选中.dsn文件，然后file->print

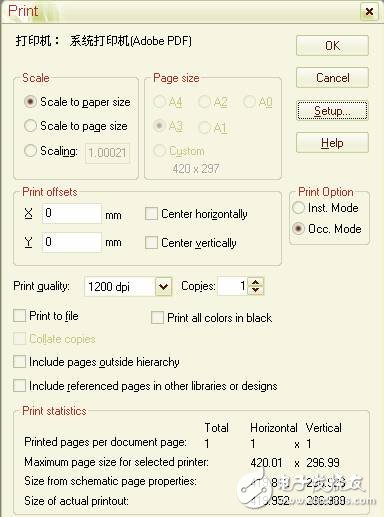

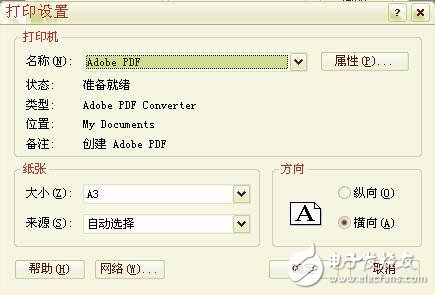

Setup设置打印选项

Scale中选scale to paper size即可。如图。

生成元件清单

选中.dsn文件

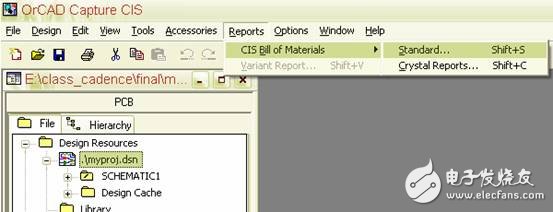

菜单report->bill of material->standard

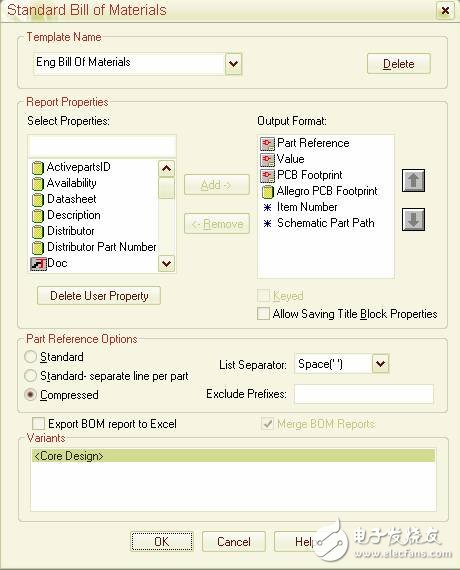

弹出对话框

在output format中选中某一个选项，可用右边的上下箭头进行上下移动，调整顺序，也可以用左边的Remove，移除该选项，最后输出的报告栏目及顺序与output format中一致。

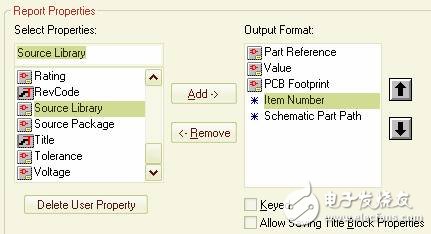

添加输出选项，选中左边Select Properties中想要输出的选项，单击Add添加到output format中。

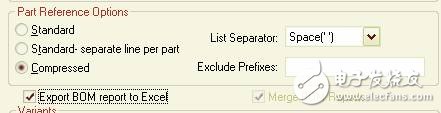

如果选中Export BOM report to Excel，则以Excel表格形式输出。否则以网页格式输出。

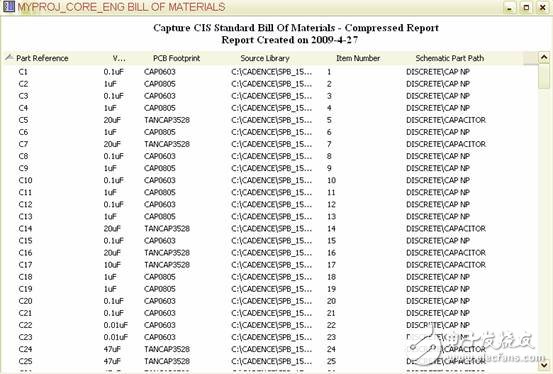

输出结果如下

另外一个输出形式：

选中.dsn文件

菜单tools->bill of material

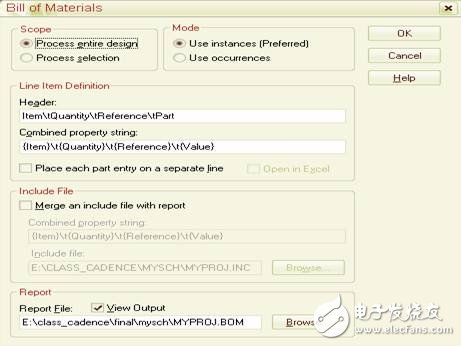

弹出bill of material对话框，选项设置如图所示，默认即可。

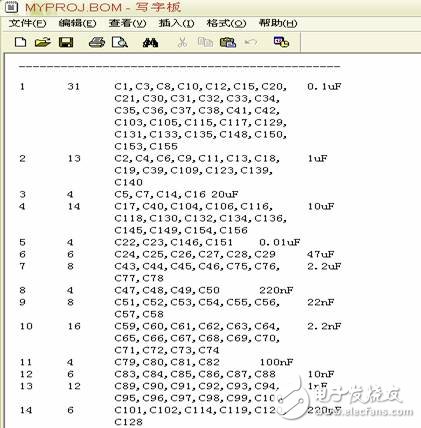

生成元件清单如图所示，具有相同值的元件分组列出。
