OrCAD教程：如何在原理图中搜索特定的元素

有时需要在原理图中搜索某一个特定的元素，可能是元件，可能是网络，可能是一个DRC标记。这时要用到find命令。

选中.dsn文件，Edit->find

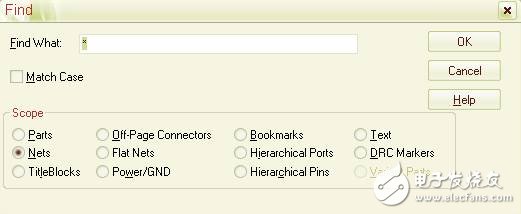

弹出查找对话框

搜索元件

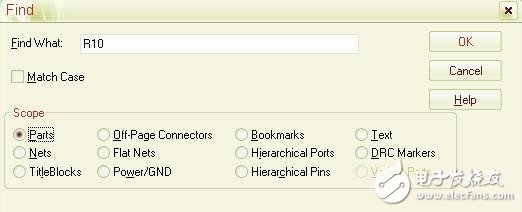

在Find what中输入要查找的元件索引编号，Scope中选择类型parts。如图。

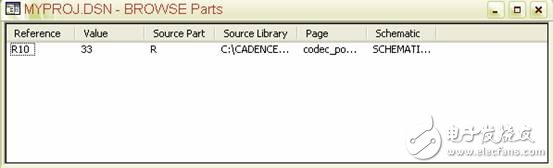

选择OK，打开搜索结果列表。

双击reference即可在原理图中定位该元件。

查找网络 flat nets

选中.dsn文件，Edit->find，选择flat nets

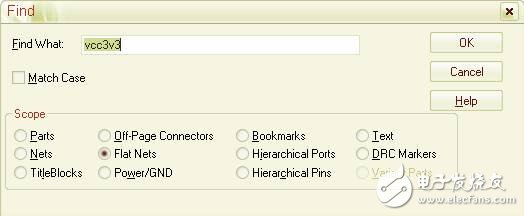

查找对话框中输入查找的网络名字，Scope中选flat nets，如图

打开列表窗口。

列表窗口中列出了那些页面中有该网络，双击某一个object ID，打开所在原理图页面，所有与该网络连接都高亮显示。

此命令对于查看网络连接情况非常有用。
