OrCAD之多个部分画元件

把一个元件分多个部分画出来

Homogeneous类型元件画法

1、  选中.olb文件，右键new part，弹出new part properties对话框，填入元件名称，Parts per package填入2，package type 选homogeneous。如图

2、  单击OK，菜单view->package中可查看，软件自动把元件分成了A B两个部分。

双击part A，进入PART A编辑页面。画好PART A部分图形，放好引脚。

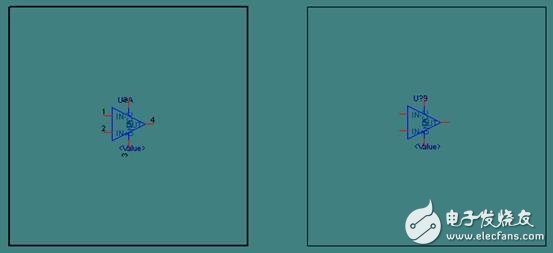

3、  快捷键CTRL+N进入part B部分编辑页面，B此时B部分除了引脚编号外，其他的都与A部分相同，只需要设置好引脚编号就可以了。这正是Homogeneous类型元件的特点。

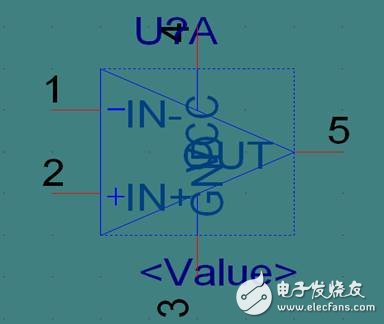

4、  选option->part properties，设置pin name visible属性为false。注意图中应标出信号输入的正负极性。

Heterogeneous类型元件画法

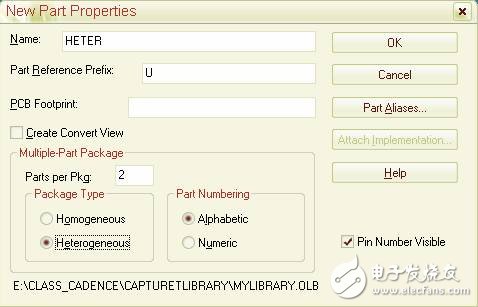

1、  选中.olb文件，右键new part，弹出new part properties对话框，填入元件名称，Parts per package填入2，package type 选Heterogeneous。如图

2、  单击OK，软件自动把元件分成了A B两个部分。同样的方法，画元件的partA部分。

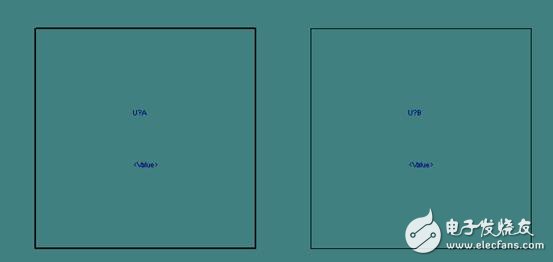

3、快捷键CTRL+N进入part B部分编辑页面，此时B部分仍是空白，需要重新画。这正是Heterogeneous类型元件的特点。

4、PART B部分按一般元件画法画好，并设置好引脚属性即可。
