哪些是常用的PCB layout软件?哪种好用

时间:2018-04-16 15:09

人气:

作者:admin

标签: PCBLayout  PCB

导读:哪些是常用的PCB layout软件?哪种好用-PCB layout中文翻译为印制板布局,传统工艺上的电路板是利用印刷蚀刻出线路的方式,因此称之为印刷或印制电路板。利用印制板人们不仅能够避免...

PCB layout是什么

PCB layout是印刷电路板。

印刷电路板同时也叫印制电路板,是一种让各类电子元件实现有规则连接的载体。

PCB layout中文翻译为印制板布局,传统工艺上的电路板是利用印刷蚀刻出线路的方式,因此称之为印刷或印制电路板。利用印制板人们不仅能够避免安装过程接线错误(在PCB出现前,电子元件都是通过导线连接,不仅错综杂乱还存在安全隐患)。最早使用PCB的是一个奥地利人叫保罗。爱斯勒,于1936年首次在收音机中使用。广泛应用出现在20世纪50年代。

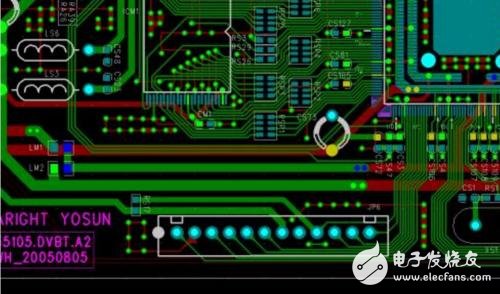

哪些是常用的PCB layout软件?哪种好用

PCB layout特性

目前电子产业得到了飞速发展,人们的工作生活和各种电子产品密不可分。而作为电子产品不可缺少的重要载体-PCB,也扮演了日益重要的角色。电子设备呈现高性能、高速、轻薄的趋势,PCB作为多学科行业已成为电子设备最关键技术之一。PCB行业在电子互连技术中占有举足轻重的地位。

哪些是常用的PCB layout软件?哪种好用

PCB layout设计流程

常规PCB设计包括建库、调网表、布局、布线、文件输出等几个步骤,但常规PCB设计流程已经远远不能满足日益复杂的高速PCB设计要求。

由于SI仿真PI仿真、EMC设计、单板工艺等都需要紧密结合到设计流程中,同时为了实现品质控制,要在各节点增加评审环节,实际的PCB设计流程要复杂得多。图中为PCB设计公司一博科技的较典型的PCB设计流程,能更好地解决高速设计带来的问题。

哪些是常用的PCB layout软件?哪种好用

常用PCB layout软件有哪些

1、Cadence Allegro

Cadence Allegro系统互连平台能够跨集成电路、封装和PCB协同设计高性能互连。应用平台的协同设计方法,工程师可以迅速优化I/O缓冲器之间和跨集成电路、封装和PCB的系统互联。该方法能避免硬件返工并降低硬件成本和缩短设计周期。约束驱动的Allegro流程包括高级功能用于设计捕捉、信号完整性和物理实现。由于它还得到Cadence Encounter与Virtuoso平台的支持,Allegro协同设计方法使得高效的设计链协同成为现实。

2、MentorGraphics PADS

Mentor Graphics 是电子设计自动化技术的领导产商,它提供完整的软件和硬件设计解决方案,让客户能在短时间内,以最低的成本,在市场上推出功能强大的电子产品。当今电路板与半导体元件变得更加复杂,并随着深亚微米工艺技术在系统单芯片设计深入应用,要把一个具有创意的想法转换成市场上的产品,其中的困难度已大幅增加;为此 Mentor提供了技术创新的产品与完整解决方案,让工程师得以克服他们所面临的设计挑战。

3、MentorGraphics WG,EN

MentorGraphics WG,EN是一款高速电路仿真工具。

4、AlTIum designer

AlTIum Designer 是原Protel软件开发商AlTIum公司推出的一体化的电子产品开发系统,主要运行在Windows操作系统。这套软件通过把原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合,为设计者提供了全新的设计解决方案,使设计者可以轻松进行设计,熟练使用这一软件必将使电路设计的质量和效率大大提高。

5、Zuken CR

另外还要懂得电路基础知识,电路图原理分析,常用元器件的性能和作用,能读得懂Rule做设定。

PCB layout发展趋势

电子产业在摩尔定律的驱动下,产品的功能越来越强,集成度越来越高、信号的速率越来越快,产品的研发周期也越来越短。由于电子产品不断微小化、精密化、高速化,PCB设计不仅仅要完成各元器件的线路连接,更要考虑高速、高密带来的各种挑战。

PCB设计不再是硬件开发的附属,而成为产品硬件开发中“前端IC,后端PCB,SE集成”的重要一环。

IC公司不仅完成芯片的开发,同时给出典型设计参考。

系统工程师根据产品功能需要,完成IC选型,功能定义,按照IC公司的原理参考设计完成原理图开发;传统硬件工程师电路开发的工作逐渐减少,电路开发工作逐渐转向IC工程师、PCB工程师身上。

PCB工程师根据系统工程师提供的原理方案,在结构工程师的配合下,在整体考虑SI、PI、EMI、结构、散热的情况下,根据当前PCB工厂的加工工艺、能力完成PCB设计。
