pads原理图转ad的流程

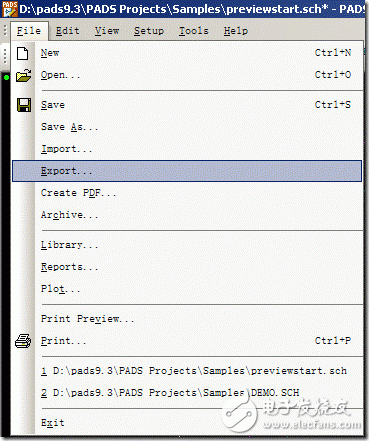

在powerlogic使用file下的export功能导出.txt文件。

工程师的巨大福利，首款P_C_B分析软件，点击免费领取

2、格式选择为.txt,点击保存。

3、点击“select All”，输出类型格式为pads logic 2005.并点击“OK”

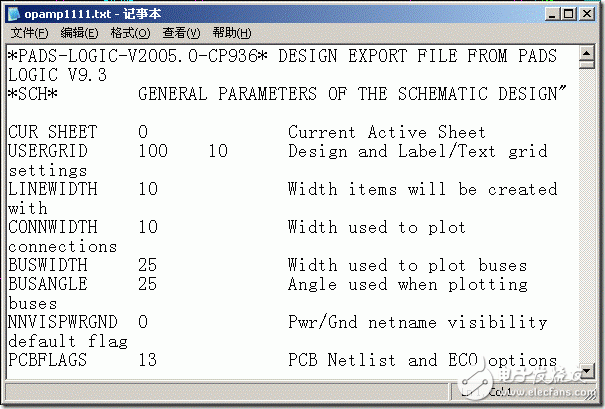

4、就输出我们需要的txt文件了。

5、打开Altium Designer软件。使用“文件”下的“打开”方法。

6、在打开类型里选择“All files(*.*)”。

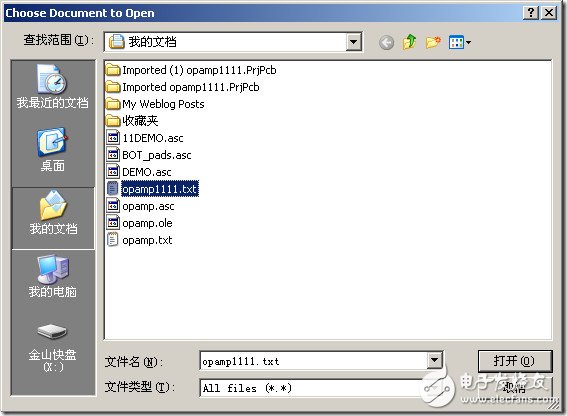

7、然后选择pads导出的.txt文件，并点击“打开”。

8、出现导入向导。点击“Next”，直到完成。

9、导入完成后，对比下两个原理图，对导入错误的地方进行修正。
