高频高速板材正确选择技巧

随着微处理器和信号转换传输器件运行速度提升，数字电路的运行速度也达到一个更高层次：100Gbps。使用通用的PCB板材将不能达到高速信号要求，电路板的选材将会决定产品的性能。

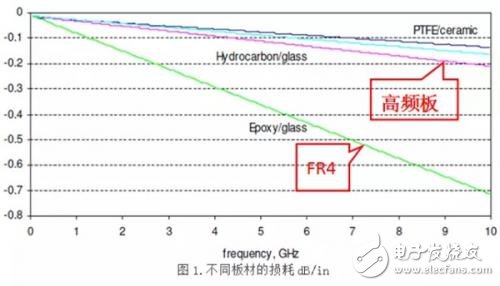

选 择PCB板材必须在满足设计需求、可量产性、成本中间取得平衡点。简单而言，设计需求包含电气和结构可靠性这两部分。通常在设计非常高速的PCB板子(大 于GHz的频率)时这板材问题会比较重要。例如，现在常用的FR-4材质，在几个GHz的频率时的介质损Df(Dielectricloss)会很大，可 能就不适用。

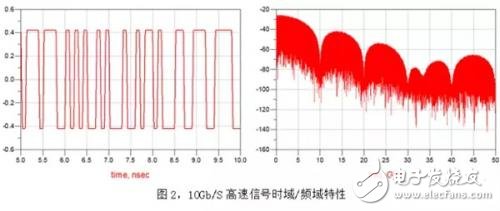

举 例来说，10Gb/S高速数字信号是方波，它可以看作是不同频率的正弦波信号的叠加。因此10Gb/S包含许多不同频率信号：5Ghz的基波信号、3阶 15GHz、5阶25GHz、7阶35GHz信号等。保持数字信号的完整性以及上下沿的陡峭程度和射频微波（数字信号的高频谐波部分达到了微波频段）的低 损耗低失真传输一样。因此，在诸多方面，高速数字电路PCB选材和射频微波电路的需求类似。

在 实际的工程操作中，高频板材的选择看似简单但需要考虑的因素还是非常多的，通过本文的介绍，作为PCB设计工程师或者高速项目负责人，对板材的特性及选择 有一定的了解。了解板材电性能、热性能、可靠性等。并合理使用层叠，设计出一块可靠性高、加工性好的产品，各种因素的考量达到最佳化。

下面将分别介绍，选择合适的板材主要考虑因素：

1、可制造性：

比如多次压合性能如何、温度性能等、耐CAF/耐热性及机械韧（粘）性（可靠性好）、防火等级；

2、与产品匹配的各种性能（电气、性能稳定性等）：

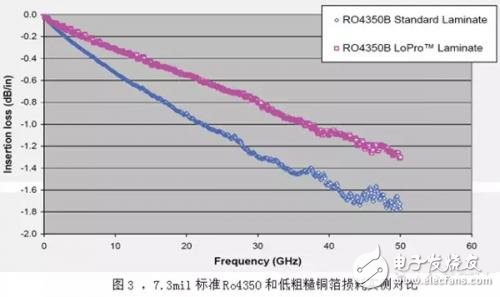

低损耗，稳定的Dk/Df参数，低色散，随频率及环境变化系数小，材料厚度及胶含量公差小（阻抗控制好），如果走线较长，考虑低粗糙度铜箔。另外一点，高速电路的设计前期都需要仿真，仿真结果是设计的参考标准。“兴森科技-安捷伦（高速/射频）联合实验室”解决了仿真结果和测试不一致的业绩难题，做过大量的仿真和实际测试闭环验证，通过独有方法能做到仿真和实测一致。
