电子设计技术的核心：EDA的发展路线图

　　电子设计技术的核心就是eda（Electronic Design Automation）技术。

　　eda技术的概念eda技术是指以计算机为工作平台，融合了应用电子技术、计算机技术、信息处理及智能化技术的最新成果，进行电子产品的自动设计。利用eda工具，电子设计师可以从概念、算法、协议等开始设计电子系统，大量工作可以通过计算机完成，并可以将电子产品从电路设计、性能分析到设计出IC版图或PCB版图的整个过程的计算机上自动处理完成。

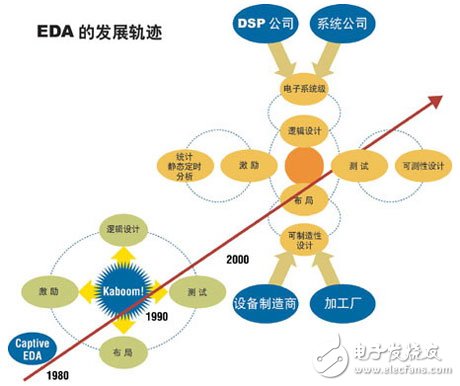

　　现在对eda的概念或范畴用得很宽。包括在机械、电子、通信、航空航天、化工、矿产、生物、医学、军事等各个领域，都有eda的应用。目前eda技术已在各大公司、企事业单位和科研教学部门广泛使用。例如在飞机制造过程中，从设计、性能测试及特性分析直到飞行模拟，都可能涉及到eda技术。本文所指的eda技术，主要针对电子电路设计、PCB设计和IC设计。eda设计可分为系统级、电路级和物理实现级eda技术已有四十多年的发展历程，大致可分为以下3个阶段。

　　第一阶段：20世纪70年代，计算机辅助设计（Computer Aided Design，CAD）阶段，人们开始用计算机辅助进行IC版图编辑和PCB布局布线，取代了手工操作。

　　第二阶段：20世纪80年代，计算机辅助工程（Computer Aided Engineering，CAE）阶段。与CAD相比，CAE除了有纯粹的图形绘制功能外，又增加了电路功能设计和结构设计，并且通过电气连接网络表将两者结合在一起，实现了工程设计。CAE的主要功能是原理图输入、逻辑仿真、电路分析、自动布局布线和PCB后分析。

　　第三阶段：20世纪90年代，电子系统设计自动化（ Electronic System DesignAutomation．ESDA）阶段。20世纪90年代，尽管CAD／CAE技术取得了巨大的成功，但并没有把人们从繁重的设计工作中彻底解放出来。在整个设计过程中，自动化和智能化程度还不高，各种eda软件界面千差万别，学习和使用比较困难并且各软件互不兼容，直接影响到设计环节间的衔接。基于以上不足，eda技术继续发展，进入了以支持高级语言描述、可进行系统级仿真和综合技术为特征的第3代eda技术---ESDA阶段。
