PADS LOGIC中二维线的添加

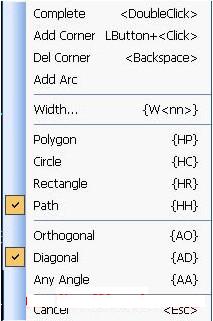

　　在用PCB LAYOUT工具PADS LOGIC画原理图时，除了画有电气连接的线外，还有一些标识，格式框等需要画成无电气特性的线。在PADS中称为2D Line，当点击二维线图标时，按右键会弹出图1所示的对话框。

　　Complete: 结束画线，一般都是双击结束

　　Add Corner: 加一个拐角，一般直接用鼠标点击拐角

　　Del Corner: 删除拐角，多用键盘上的退格键

　　Add Arc: 拐角用弧线

　　Width…: 线宽，可用无模指令

　　Polygon: 画多边形

　　Circle: 画圆

　　Rectangle: 画长方形

　　Path: 画线段

　　Orthogonal: 正交，就是直角

　　Diagonal: 成45度角

　　Any Angle: 任意角度

　　Cancel: 取消

　　当你画完后，都是实线的，也可改成虚线，为了区分在实际操作中，多用虚线。还可和文字结合成一个整体。
