自己印制电路板

　     是不是又在检修用万能板搭出的电路?是不是苦于万能板搭不出自己想要的电路、布局?对于当今广大电子爱好者来说，万能板已经不能满足制作的需求，但是找厂家做PCB样板又不太划算，几十元钱一块板……那就没有办法了么?且慢，这时，感光板横空出世!成本低廉，制作方便，可以轻易搭建出复杂的电路甚至是贴片电路，精度高。方便，实用，是感光电路板的优势所在!

　　而今天我就以最简单的20颗"草帽"LED并联电路来示范一下，教教大家如何充分发挥感光板的优势--我电路就是比你整洁，方便，好用!

　　1 材料和工具

　　○ 感光电路板x1块

　　○ 三氯化铁x1瓶，或者环保蚀刻剂x1包

　　○ 感光板显影剂x1包

　　○ 透明胶x1卷

　　○ 铅笔x1

　　● 台灯x1

　　● 玻璃片(越厚越好)x1

　　● 塑料盆或保鲜盒x1(注意一定是塑料的啊!!)

　　● 美工刀x1

　　● 钢尺x1

　　● 电子称或天平x1(除非你想一次把所有药品用完)

　　● 秒表，手表，钟，能计时就行

　　● 平头镊子x1

　　● 电钻，台钻，能打孔的就行了。注意要用细钻头!0.8mm左右合适。

　　2 绘制并打印你的电路图!

　　首先当然是绘制电路图啦，这里我用的是一个叫Sprint Layout的PCB设计软件，至于你用神马软件，我是管不着的啦……

　　不过我还是给诸位菜鸟盆友们推荐Sprint Layout!它因为操作简单，易上手等优势赢得了无数菜鸟的喜爱!

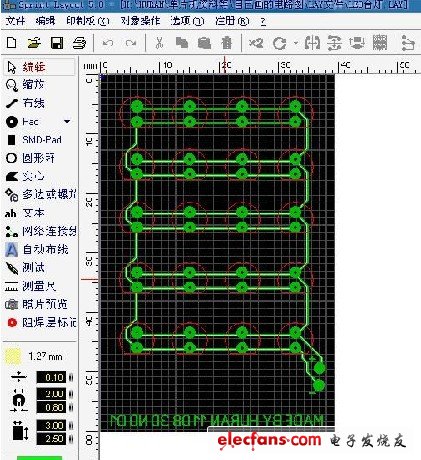

　　画出电路图。

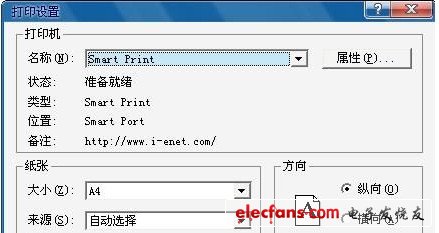

　　对了，这个Sprint Layout需要打印才行……家里有打印机的当我什么也没讲，没打印机的去百度查查"Smart Rrinter虚拟打印机破解版",这是一款很实用的绿色软件(当然要破解之后)，可以把任何文档--只要有打印选项的，转换成N多格式的图片，再把这图片拿到文印店去打印，这就省去了拿着个。LAY文件去打印，人家又打不开的囧况……

　　好啦，现在你已经把电路图打印出来了!(用普通A4纸即可，越轻越好)按照你设计的尺寸，裁下来吧!当心手指!

　　需要注意的是，请仔细观察你打印出来的线路，有的时候会有断线或者短路的情况……没错，任何瑕疵，感光板都会跟着你照做。所以如果是喷墨打印机，请把线距放宽一点，要是断线了就补上，短路了就调宽线距再重新打印!如果你有一台极品激光打印机，请无视这段话……

　　3 开始感光!

　　中间是金电子的旧版感光板(已经过期了TwT)，左边是新版的感光板。最右边是三氯化铁块，一瓶装的。下面是感光板显像剂。

　　很多人问感光板的价格，在我住的广州，岗顶新赛格电子城，三楼有一家，10元可以买到100×150mm的巨大板子了，很够用了。

　　瓶装三氯化铁十几元的样子，可以腐蚀N多线路板。显像剂，1元的东西……

　　裁下来的电路图。

　　注意：以下由于感光板对光敏感的缘故，我关了台灯，木有办法……
