PCB单面板和双面板驳图技巧

时间:2012-04-01 14:31

人气:

作者:admin

标签: 双面板  单面板  PCB

导读:PCB单面板和双面板驳图技巧-PCB板,就是常说的印制板。在我校,把印制板翻成电原理图,作为一项基本功的教学训练,并取名叫驳图...

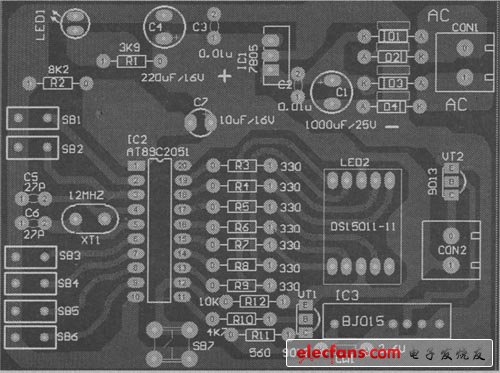

  PCB板,就是常说的印制板。在我校,把印制板翻成电原理图,作为一项基本功的教学训练,并取名叫驳图。在修理过程中,正确识别PCB是关键的一步。对于电子技术人员来说,要掌握的基本功较多,正确识别电原理图和印制板,是其中重要的一环。

  现在的PCB板由于技术的成熟,可以做成单面板、双面板、多层板等。对于我们来说,多层板的识别很难。因此,这里的驳图,主要指识别单面板和双面板。

  为此应首先了解元件的布局、元件的功能和单元电路功能的划分等。从大局出发进行分析、把握,做一些准备工作。

  1。认清单元电路功能。就识别PCB印制板而言,认清单元电路能完成什么功能,对驳图来说是非常关键的。在电原理的学习中,符合一定功能的单元,可以用方框来表示。因此在驳图中是按反向分析识别方框。比如要识别该印制板是彩电主板?是电磁灶控制板?是节能日光灯控制板?还是电瓶车充电器控制板?等等。再比如局部地说要识别是单管放大电路,还是桥式整流电路,是集成功放电路,还是自激振荡电路等等。

  2认清PCB板上芯片或元件的型号。识出芯片的型号后,可以对照该芯片的典型应用电路图进行参考驳图。比如功放块TDA2616;彩电解码块LA76810;场扫描集成块LA7841;开关稳压电源控制块;单片机芯片89C2051等等。如果读出来的芯片型号平时没有见过,也可以上网去查,在网上把它的DATASHEET技术文档中的典型应用原理图,仔细阅读一遍,然后对比PCB板,绘制出该芯片的周边电路元件标号。可以很快理清该芯片的印制板电路。

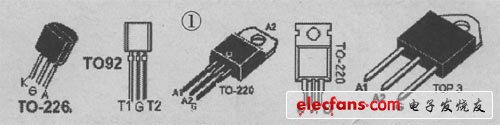

  3.平时多掌握一些元器件的封装形式。常见的封装有TO-92、TO-220等,三极管的三个脚分别是E、B、C。小功率塑封装一般是TO-92,识别口诀是:“上平下圆脚朝己,从左到右E、B、C”(也有个别例外)。TO-220塑封三极管识别口诀是:“竖看字面脚朝下,从左到右B、C、E。”场效应管三个脚分别是D、C、S。T0-220塑封场效应管识别口诀是:“竖看字面脚朝下,从左到右C、D、S。可控硅三只脚单向为A、G、K,双向为T1(A1)、G、T2(A2),引脚与封装对应情况如图1所示。





  此外还应抓住核心元件,以核心元件的供电信号输入输出作为识别PCB的出发点来进行驳图。通常核心元件无非是三极管、场效应管、可控硅和集成电路芯片。这些核心元件是有源器件,须供电才能工作。因此合理地找出电源和地线走线是非常重要的。NPN三极管高电位为C极,PNP三极管为E极,场效应管高电位一般为D极。可控硅高电位为A,集成芯片供电脚可查资料。地线一般是位于边沿、且面积较粗的铜箔,中间位置的地线常与散热片连接(也有特别,最好用万用表电阻挡测量判断)。在分析供电时,应从高电位出发,到地线为止。每一条供电线路中,最高电位处,一般带有一个大的滤波电容,可作为判断的依据。至于信号的输入输出,应按三极管的共集放大电路、共基放大电路、共射放大电路等来对待。场效应管和可控硅的控制极为G极,也就是通常三极管的的B极。场效应管和可控硅的G极是小信号输入的位置,三极管的C极,场效管的D极作为信号的输出位置。可控硅没有信号的输出极。集成电路芯片的输入、输出可参考它的技术文档进行判别。
