整合ARM、FPGA与可编程模拟电路的单芯片方案

如果世上真的有典型或者通用的嵌入式系统应用，主流半导体公司的产品目录一定会薄很多。现在设计人员不仅要从多种处理器架构中进行选择(大多数嵌入式系统设计都以处理器内核为中心)，而且外设、通信端口和模拟功能组合的选择几乎无限。而这正好指出了嵌入式应用的多样性所带来的问题：尽管有如此多的标准端口可供选择，却很少有设计人员能够最终实现单芯片解决方案。他们的选择往往都是微控制器加大量辅助芯片，其中常常包括一些用以提供微控制器所缺乏的特定逻辑功能的可编程逻辑，和作为实际信号接口的模拟 IC。

　　设计人员极少实现单芯片解决方案，原因之一在于他们只能在有限的预定义功能组合中作出选择。其它原因还包括应对设计变化的灵活性：功能与初始规格的匹配越精确，往后在项目进展过程中能够适应不断变化的要求的空间就越小。然而，一旦解决方案要采用多芯片来实现，设计安全性的问题就凸显出来了。由于芯片间布线板级暴露，而且MCU代码和/或FPGA配置数据没有加密，整个设计便很容易被盗版。

　　而随着Actel SmartFusion器件的推出，设计人员现在可以使用单芯片解决方案来提供期盼已久的可编程逻辑、可编程模拟电路与一个功能强大的业界领先32位架构微控制器内核的结合。最重要的是，有一个同样全面的工具链支持该器件的广泛灵活性(模拟和数字功能均可定制)与ARM Cortex-M3处理器的软件可编程性相结合。

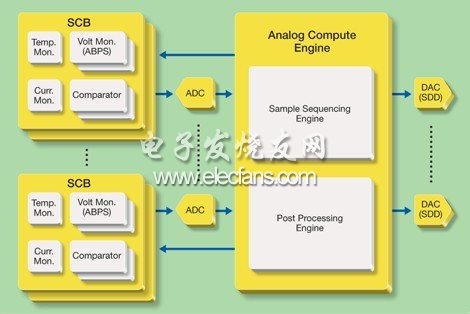

　　F2: SmartFusion中的可编程模拟模块(包括：精度为1%的ADC和DAC、多达3个采样频率为600 Ksps的12位ADC、最多三个12位第一阶sigma delta DAC、 最多10个50 ns高速比较器以及集成多种温度、电压和电流监控功能。)

　　爱特(Actel)公司在非易失性闪存工艺方面的战略性投资，带来了是三项截然不同的技术的整合。其优势相当明显：快闪编程器件把它的可编程逻辑配置数据和微控制器程序代码永久性存储在片上，因此它能上电即用，而不必等待从邻近的EEPROM 装载配置数据。而这也大大有助于解决知识产权(IP)安全性问题，因为配置数据不再因器件间的传送而暴露，从而避免被中途截取或被盗。更进一步的保护是出厂保护，即闪存一旦被编程就会被永久性锁定以防止被读取，这就是Actel器件上的FlashLock功能。此外，由于基于快闪的IC可对小批量器件进行编程，或是在制造过程的最后期在系统内对器件编程，故而适合众多中小型生产规模的典型嵌入式设计。

　　这种硅工艺技术还有其它的优点。相比纯逻辑CMOS工艺，快闪需要高电压来编程和擦除，故内置有高模拟电压电平的监控能力。爱特采用的工艺可实现片上模块间的隔离(通过一种三阱结构)，允许模拟和数字模块并排放置，却又彼此互不干扰。尽管这是一个混合信号环境，模拟功能仍能够保持出色的偏移和噪声等参数规格。

　　F3: 微控制器子系统
