什么是锁存器？数字IC设计中为什么要避免锁存器

数字IC设计里，常会出现锁存器，D触发器和寄存器，很多人（比如我）老傻傻分不清，搞不懂他们的区别是什么。

寄存器，D触发器和锁存器都是数字电路中的重要组件，它们之间存在着密切的关系和明显的区别。寄存器是一种重要的存储单元，通常由触发器组成，用于暂存指令、数据和地址。寄存器的输出端平时不随输入端的变化而变化，只有在时钟有效时才将输入端的数据送输出端。

D触发器是一种边沿敏感的存储单元，具有缓存数据的功能。当CLK输入上升沿时，D被传输到Q，之后Q将在CLK下一个上升沿到来前保持不变。也就是说，D触发器可以作为寄存器使用。

锁存器与触发器不同，它不在锁存数据时，输出端的信号随输入信号变化，就像信号通过一个缓冲器一样；一旦锁存信号起锁存作用，则数据被锁住，输入信号不起作用。锁存器一般由电平信号控制，属于电平敏感型。其状态的变化和特定电平有关（高电平和低电平），而寄存器的状态变化往往需要边沿信号（上升沿和下降沿），因此锁存器不属于寄存器。

总的来说，锁存器为电平敏感器件，而D触发器和寄存器为边沿信号敏感器件；两个锁存器可以构建一个D触发器；D触发器属于寄存器。这些设备由于其各自的特性和工作方式，决定了它们在数字电路中的不同应用场合。

什么是锁存器

锁存器是一种电路元件，用于存储和保持输入信号的状态。它通常由一个触发器和一个或多个门电路组成。当输入信号发生变化时，锁存器会将当前状态保存下来，并在下一个时钟周期中输出该状态。

换句话说， 如果一个模块的只有在特定电平的作用下，才会将输入信息更新到他的输出引脚 ，否则该模块的输出将保持不变，那么这个模块就可以被看成是一个锁存器。

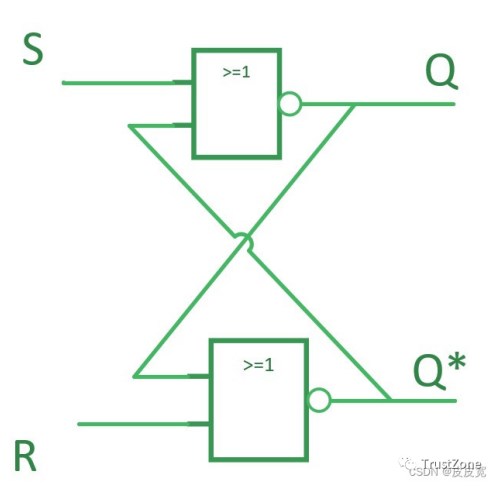

常见的S-R寄存器的结构如下所示：

锁存器在数字电路设计中有多种应用，例如数据存储、计数器、移位寄存器等。然而，在某些情况下，锁存器可能会导致电路出现错误或不稳定的行为。

什么情况下会出现锁存器

以下是一些可能导致锁存器出现问题的情况：

1.竞争条件：当多个信号同时改变锁存器的输入时，可能会出现竞争条件。这会导致锁存器无法正确地存储和输出预期的状态。

2.亚稳态：在某些情况下，锁存器的输出可能会处于不稳定的状态，即亚稳态。这可能会导致电路的误操作或故障。

3.毛刺：当输入信号发生突变时，可能会产生毛刺信号。这些毛刺信号可能会干扰锁存器的正常工作，导致错误的输出。

4.时序问题：如果锁存器的时钟信号与其他电路的时序不匹配，可能会导致电路的不稳定行为或错误。

锁存器的危害

锁存器的危害主要体现在以下几个方面：

1.数据丢失：由于锁存器只能存储和输出当前状态，如果输入信号的变化被锁存器忽略或丢失，可能会导致数据的丢失或错误。

2.竞争条件：竞争条件可能导致锁存器无法正确地存储和输出预期的状态，从而导致电路的错误或不稳定行为。

3.亚稳态：亚稳态可能导致电路的误操作或故障，影响电路的稳定性和可靠性。

4.时序问题：时序问题可能导致电路的不稳定行为或错误，影响电路的性能和可靠性。

数字IC设计中为什么要避免锁存器

为了避免锁存器的问题，数字IC设计中通常会采取以下措施：

1.使用同步电路：同步电路通过使用统一的时钟信号来控制电路的操作，可以避免竞争条件和时序问题。

2.引入延迟：通过在输入信号路径中引入适当的延迟，可以确保锁存器能够正确地采样和存储输入信号的变化。

3.使用触发器：触发器是一种具有自定时功能的锁存器，它可以确保在正确的时间点存储和输出输入信号的状态。

4.进行时序分析：通过对电路进行时序分析，可以评估电路的稳定性和可靠性，并采取相应的措施来避免锁存器的问题。

总之，锁存器在数字IC设计中具有重要的应用价值，但在某些情况下可能会出现问题。为了避免这些问题，设计人员需要了解锁存器的工作原理和可能的危害，并采取相应的措施来确保电路的稳定性和可靠性。
