如何确定芯片的方向 最简单的芯片原理

时间:2024-01-25 15:47

人气:

作者:admin

标签: 芯片  门电路  与非  逻辑门

导读:最简单的芯片原理可以使用逻辑门芯片来说明。逻辑门芯片是由几个晶体管组成的电路,用于执行基本的逻辑运算。 最简单的逻辑门芯片包括与门(AND gate)、或门(OR gate)、非门(...

如何确定芯片的方向

1、有横杠的芯片辨识方向

对于有的双列直插或者双列贴片而言,芯片的表面有一条横向,这条横向就是芯片引脚的方向辨识点。芯片平放,横杠左侧的是第一个引脚,右侧是最后一个引脚,引脚标号按照逆时针方向递增,

2、有圆点的芯片辨识方向

这种圆点方式的标识方法,对于双列直插芯片而言非常常见。这个圆点就是方向辨识点。其标识方法跟带横杠的标识方法类似。将芯片平放,圆点左侧的是第一个引脚,圆点右侧的是最后一个引脚。引脚的编号按照逆时针方向递增。

3、有豁口的芯片辨识方向

用半圆形状的豁口作为方向辨识点,是最常见的。豁口左侧是第一个引脚,豁口右侧是最后一个引脚,按照逆时针方向递增。

4、没有标识点的芯片辨识方向

还有很多芯片,其表面既没有圆点,也没有横杠,也没有豁口,只有字母丝印。对于这种芯片,将芯片正放,使丝印的方向为正方向,则左侧引脚就是第一个,右侧的是最后一个引脚,编号递增方向也是逆时针。

5、有圆点的芯片辨识方向

LQFP四方扁平封装类的芯片比较常见,这类芯片是用圆点来标识的。圆点左侧是第一个引脚,则另一条边的引脚是最后一个引脚。递增方向按照逆时针方向。

芯片制作流程分解说明

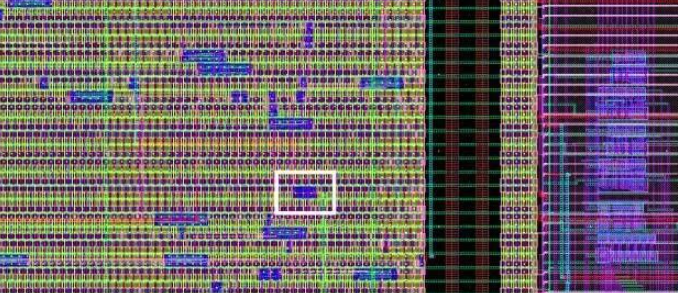

那么要想造个芯片,首先,你得画出来一个长这样的玩意儿给Foundry (外包的晶圆制造公司)▼


再放大▼

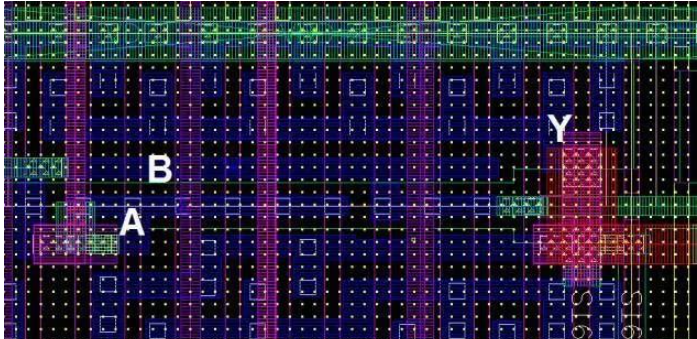

我们终于看到一个门电路啦! 这是一个NAND Gate(与非门),大概是这样▼


A, B 是输入, Y是输出

其中蓝色的是金属1层,绿色是金属2层,紫色是金属3层,粉色是金属4层。那晶体管(“晶体管”自199X年以后已经主要是 MOSFET, 即场效应管了 ) 呢?仔细看图,看到里面那些白色的点吗?那是衬底,还有一些绿色的边框?那些是Active Layer (也即掺杂层)。

最简单的芯片原理

最简单的芯片原理可以使用逻辑门芯片来说明。逻辑门芯片是由几个晶体管组成的电路,用于执行基本的逻辑运算。

最简单的逻辑门芯片包括与门(AND gate)、或门(OR gate)、非门(NOT gate)和异或门(XOR gate)等。

- 与门(AND gate)接受多个输入信号,并只有在所有输入信号同时为高电平(通常表示为1)时,输出信号才为高电平。

- 或门(OR gate)接受多个输入信号,并只要其中至少一个输入信号为高电平,输出信号就为高电平。

- 非门(NOT gate)只有一个输入信号,会将输入信号翻转,即高电平输入会得到低电平输出,低电平输入得到高电平输出。

- 异或门(XOR gate)接受两个输入信号,当两个输入信号相同时,输出信号为低电平,当两个输入信号不同时,输出信号为高电平。

逻辑门芯片通过不同的电路连接和晶体管的开关控制,实现特定的逻辑功能。由于这些芯片只包含少量的晶体管,能够直接处理二进制数据,因此可以看作是计算机内部最基本的元件。

虽然逻辑门芯片是最简单的芯片原理之一,但实际芯片的设计和功能非常复杂,包括更多的电路和功能。
