光刻机结构及IC制造工艺工作原理

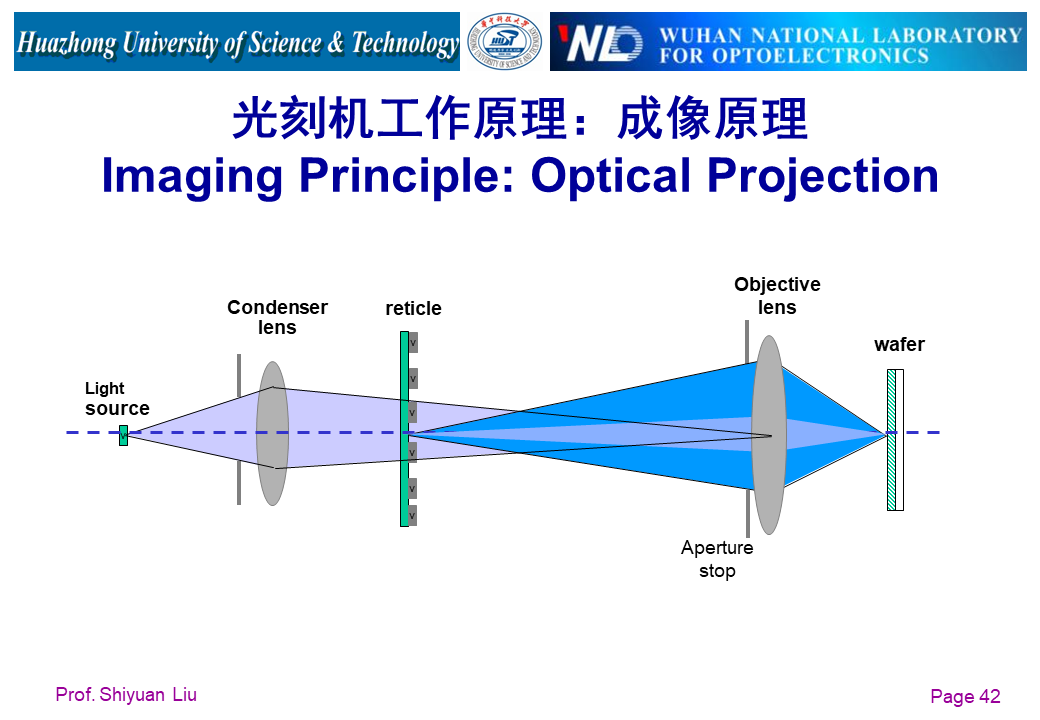

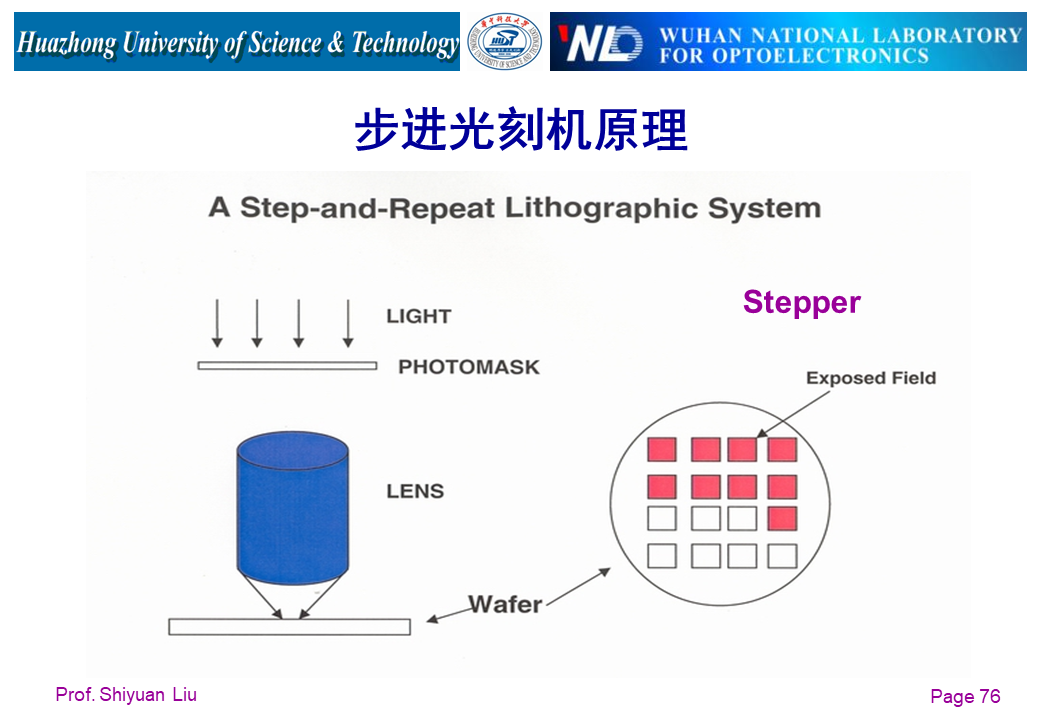

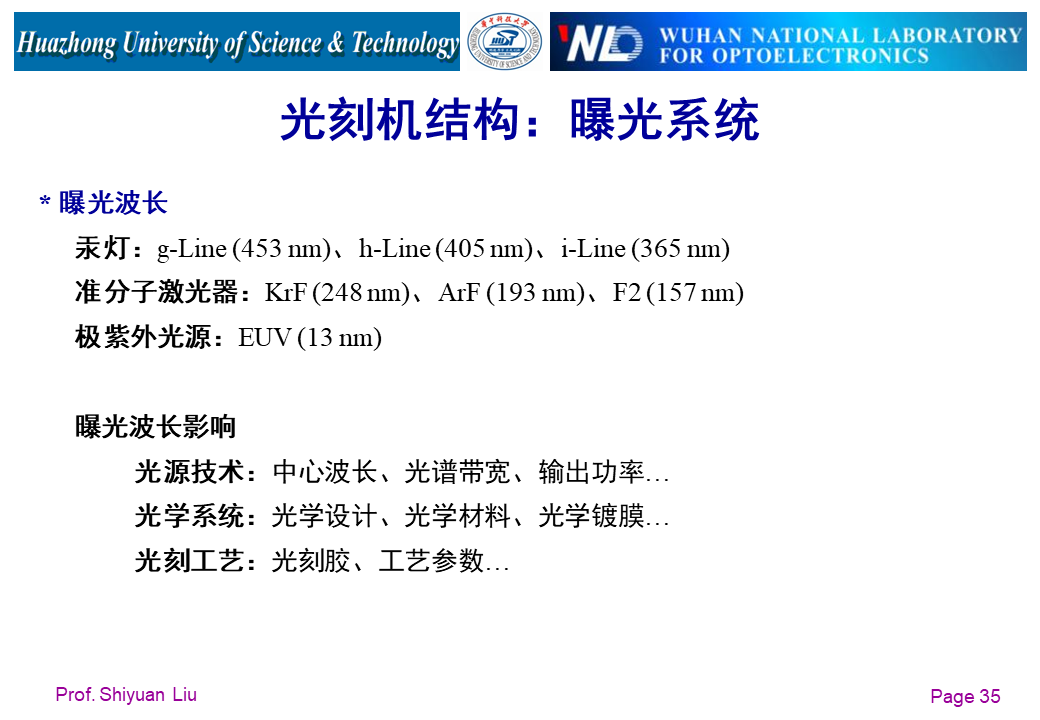

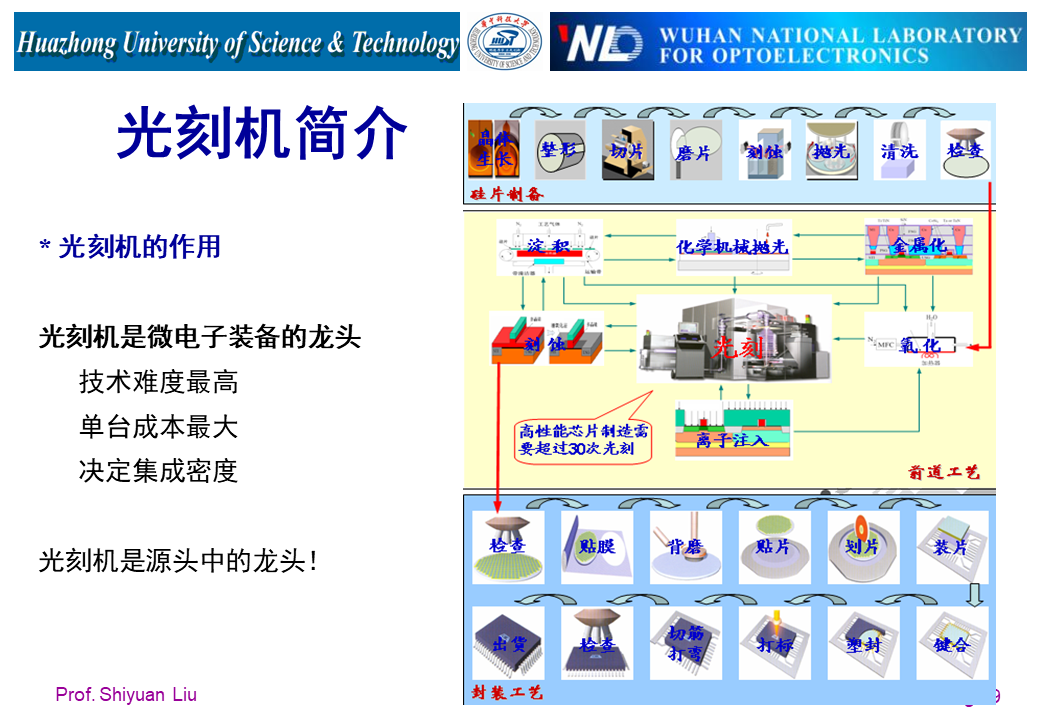

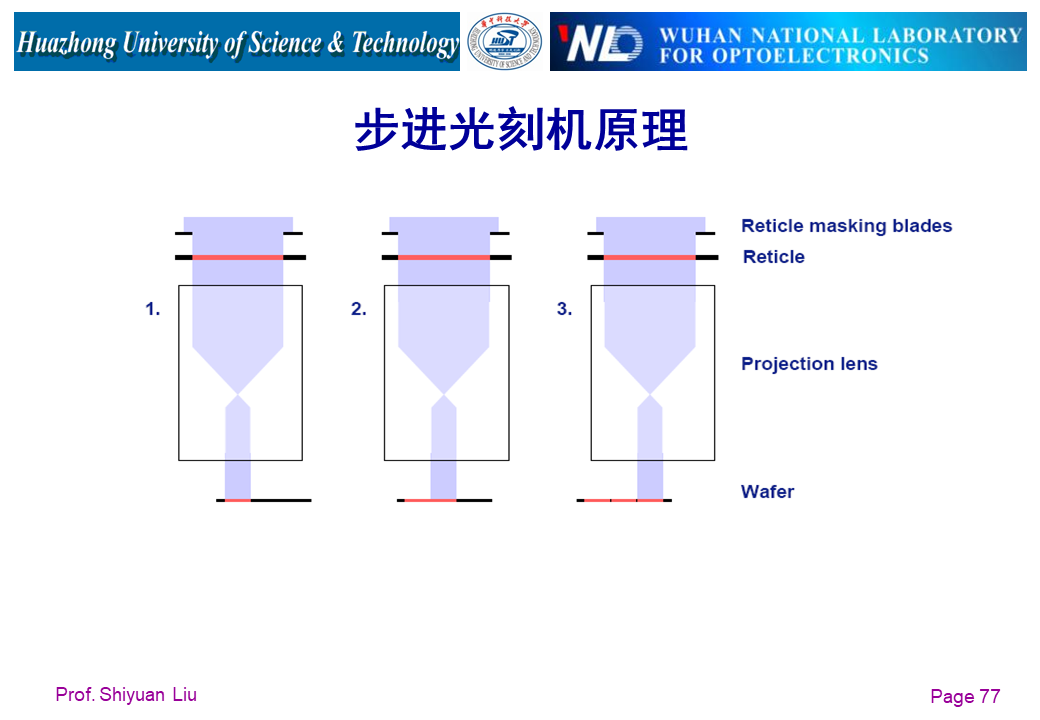

光刻机（Lithography Machine）是一种半导体工业中常用的设备，用于将掩模版上的芯片电路图转移到硅片上，是IC制造的核心环节，光刻机的基本工作原理是利用光学原理将图案投射到硅片上。光刻机主要由光源、凸透镜、光刻胶和控制系统等组成，其中光源发出紫外线或可见光，凸透镜将光线聚焦到光刻胶上，而控制系统则控制光刻胶的曝光时间和光线的强度等参数。 光刻机的工作原理是基于光学投影技术的。它利用光学系统将电路设计的图案投影到硅片上，然后使用光敏材料制作出电路图案。

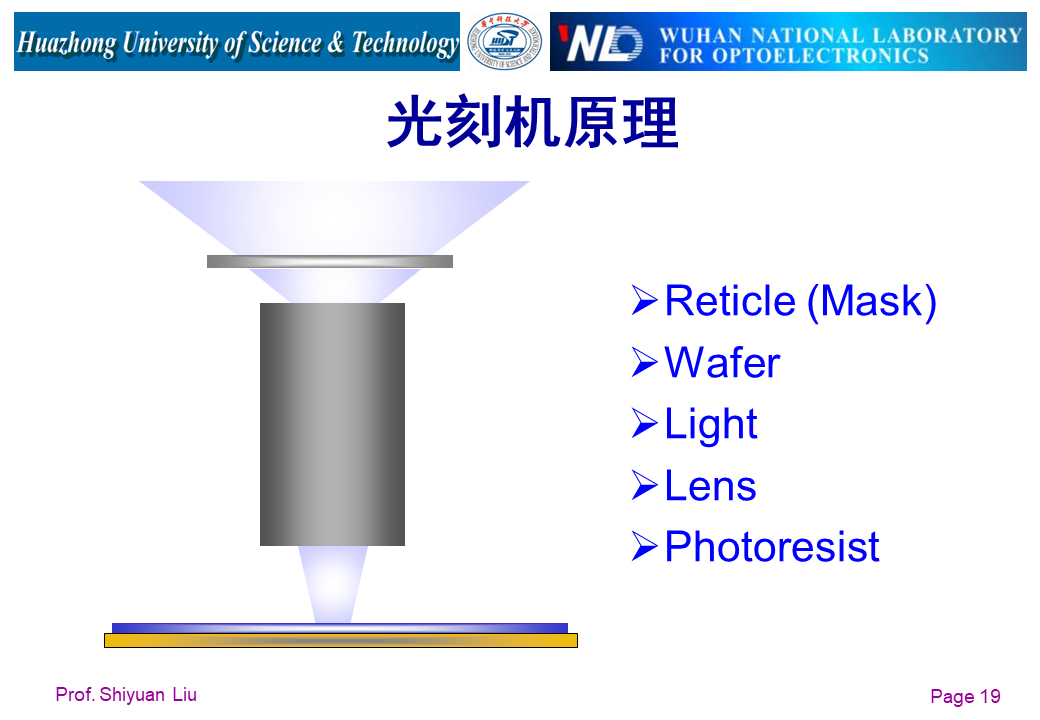

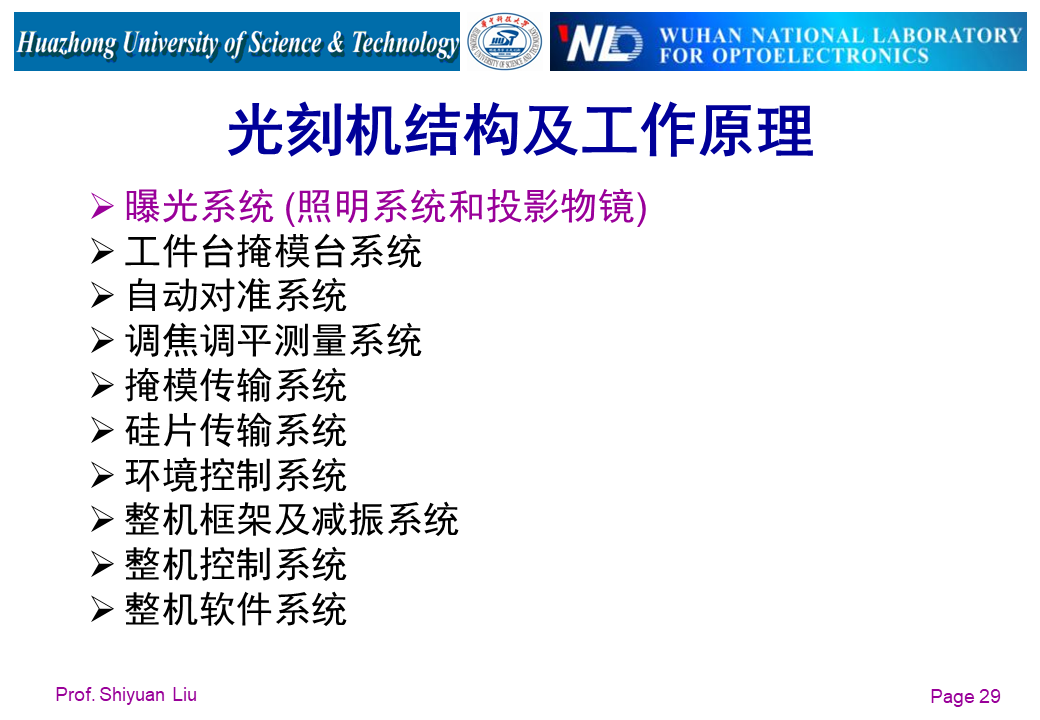

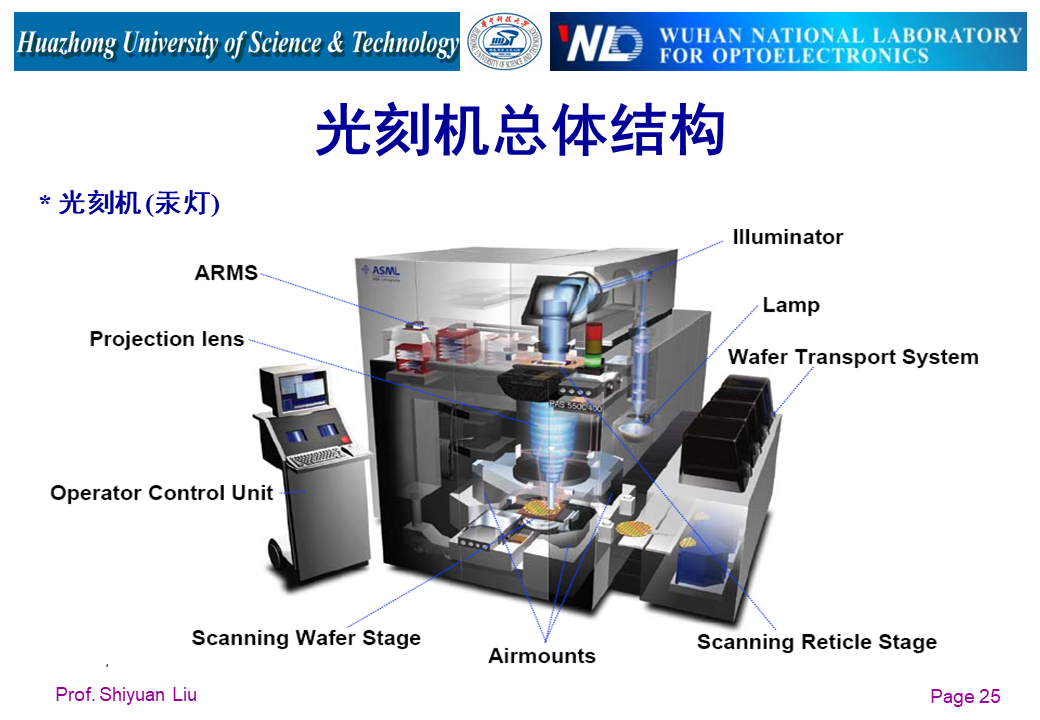

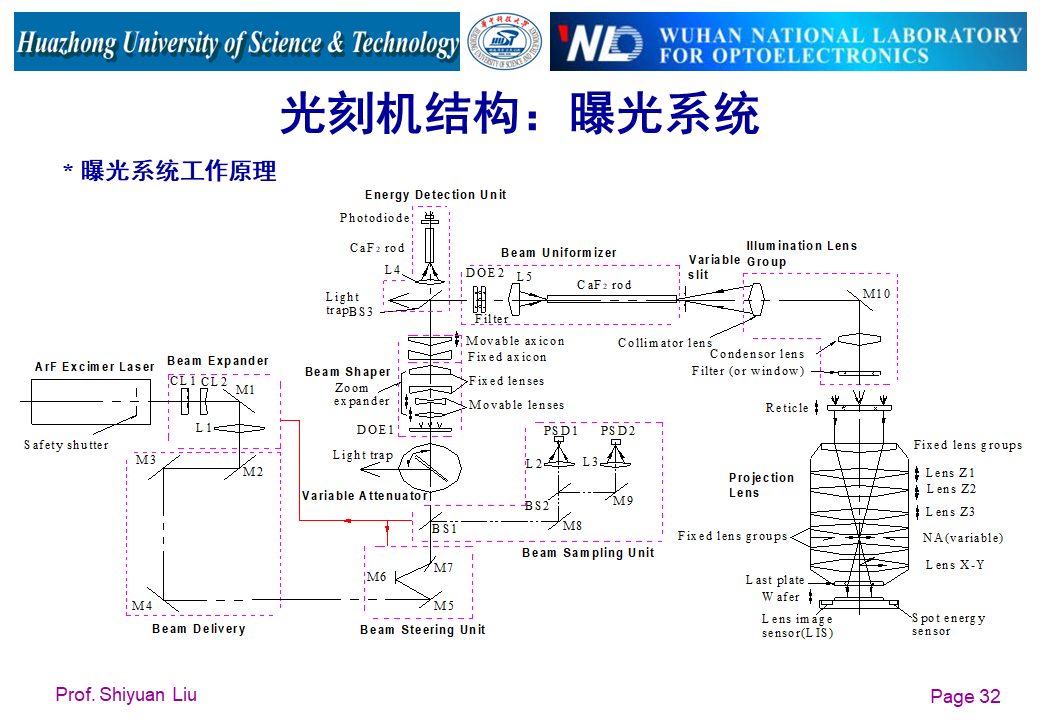

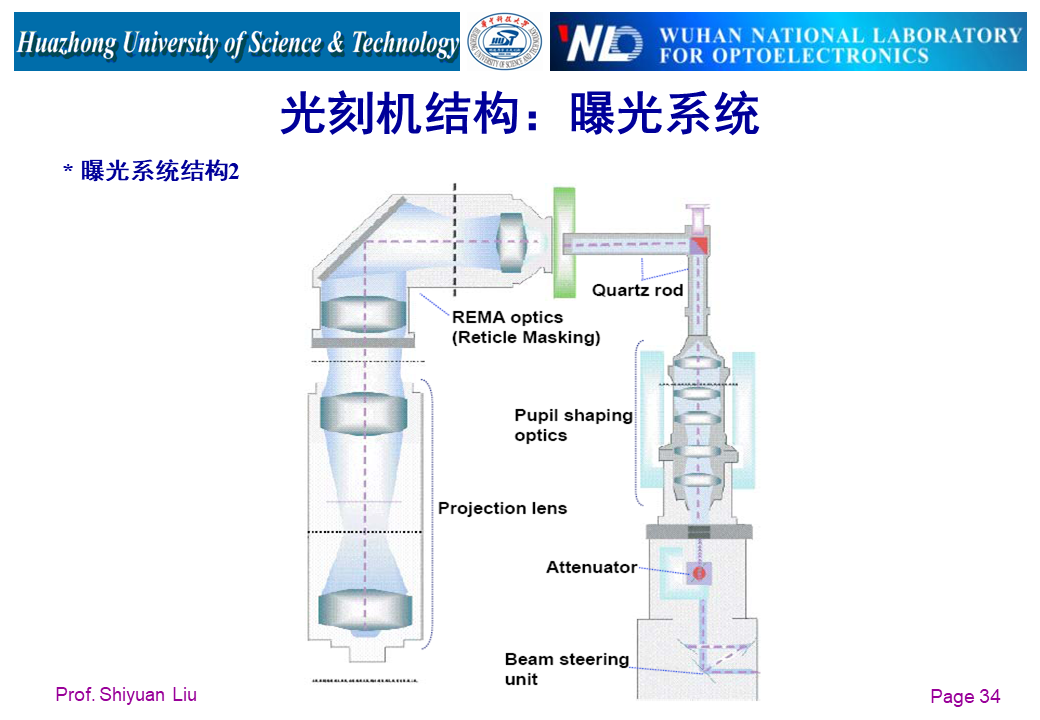

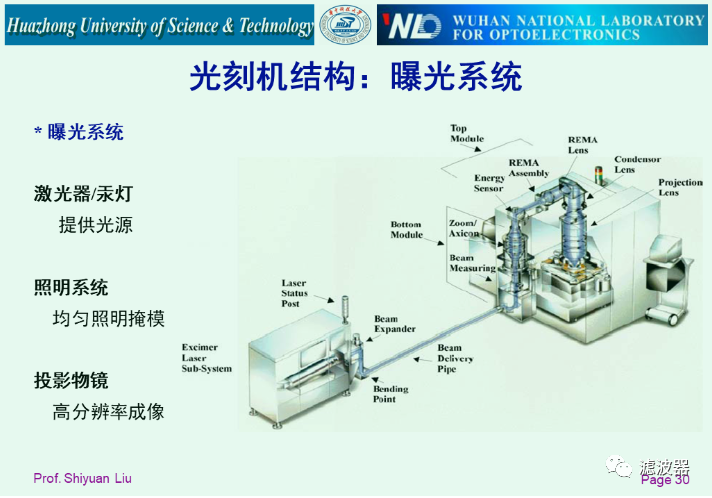

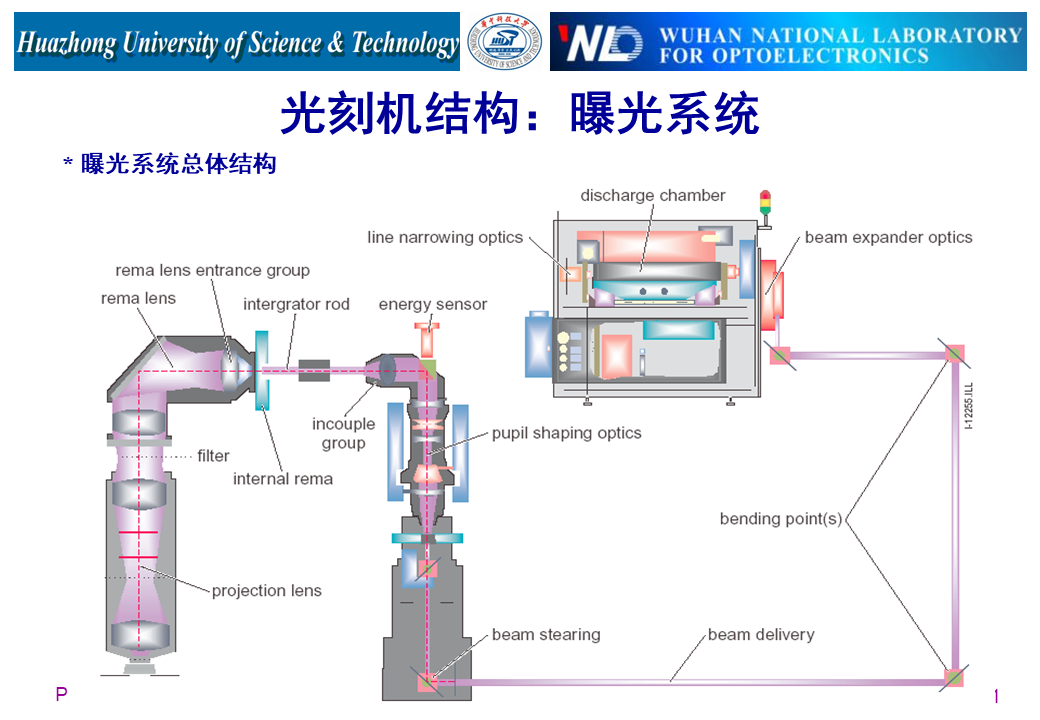

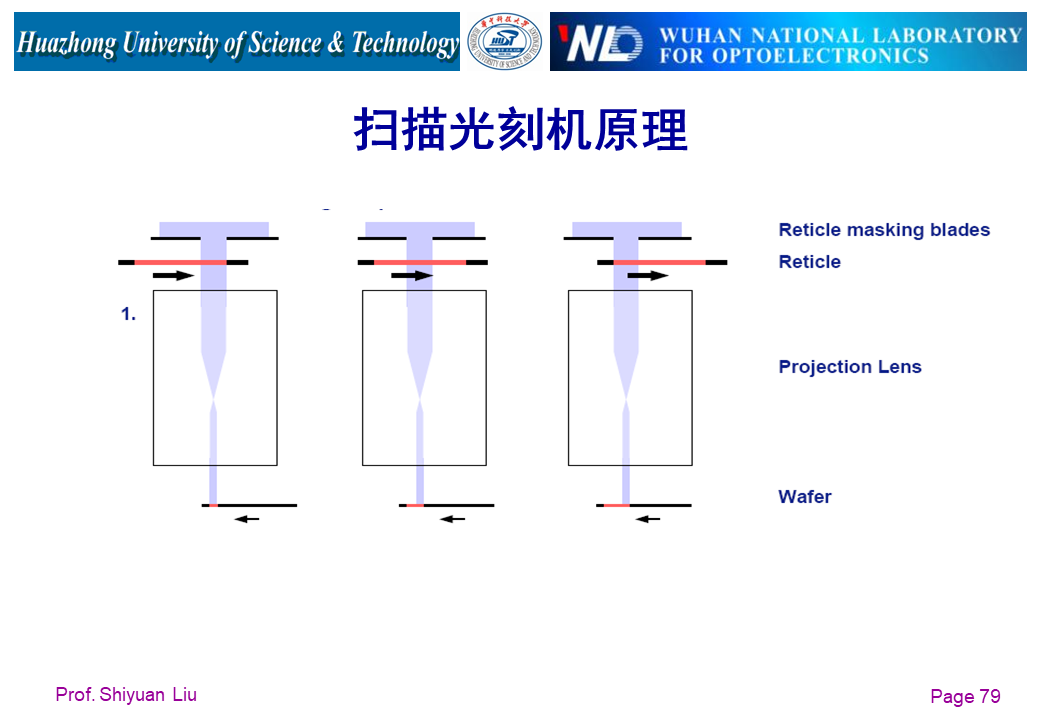

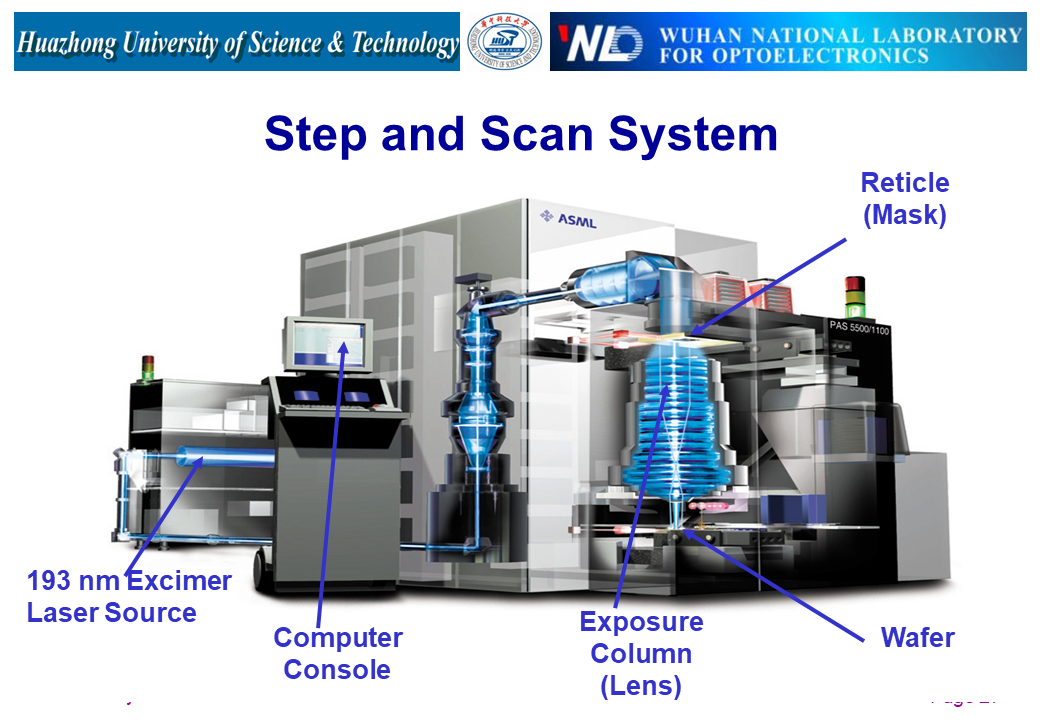

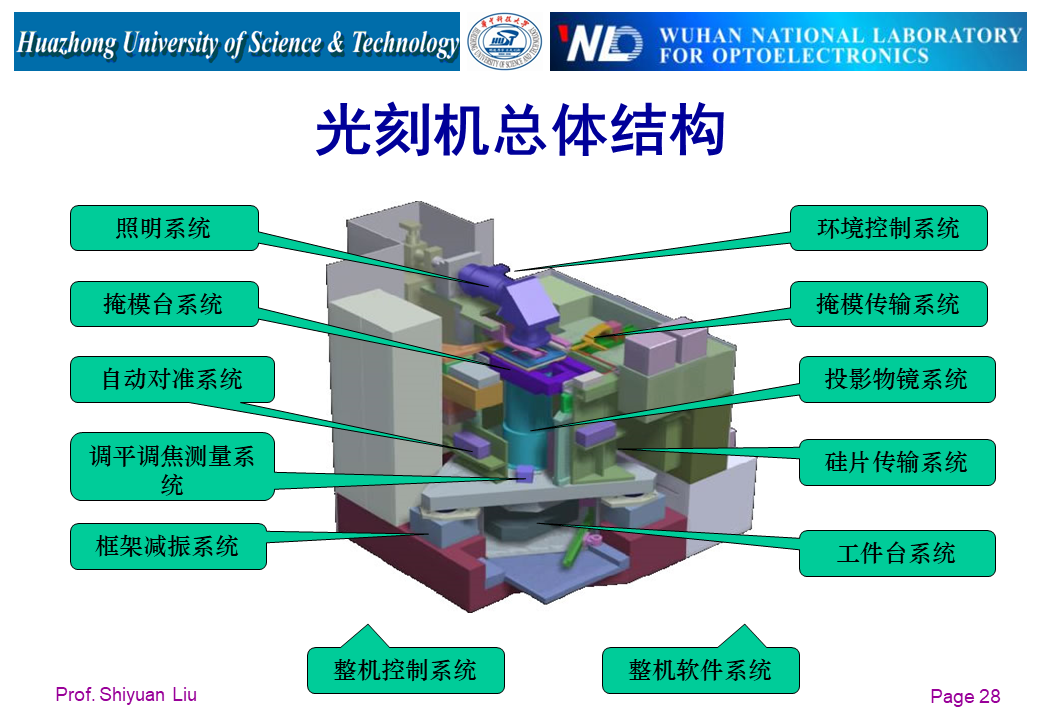

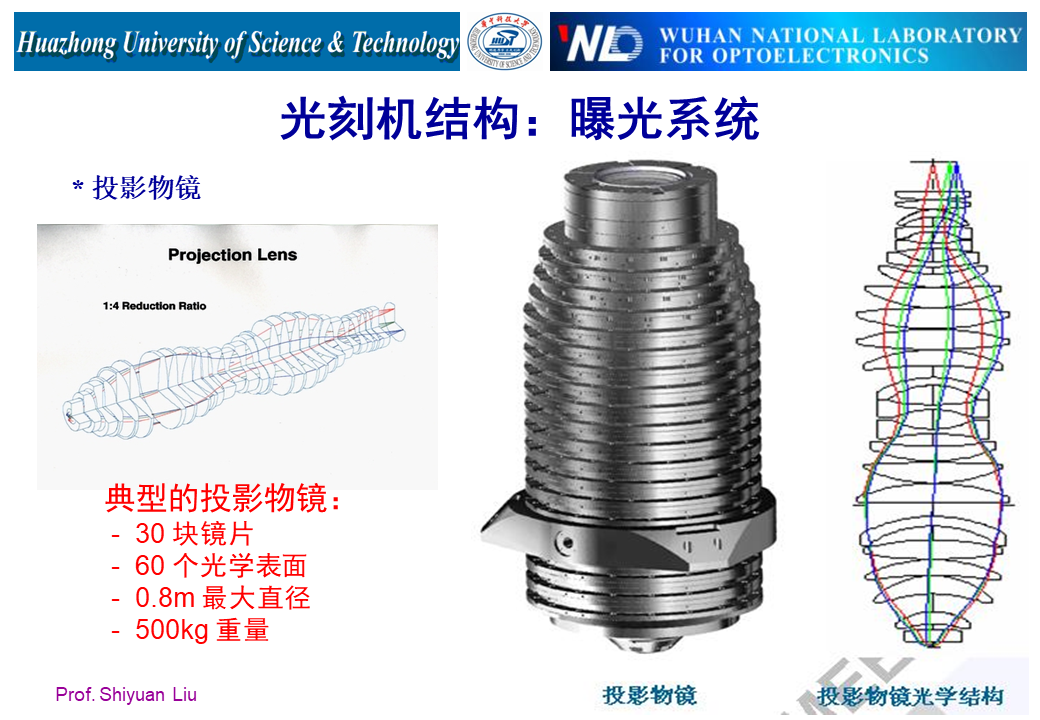

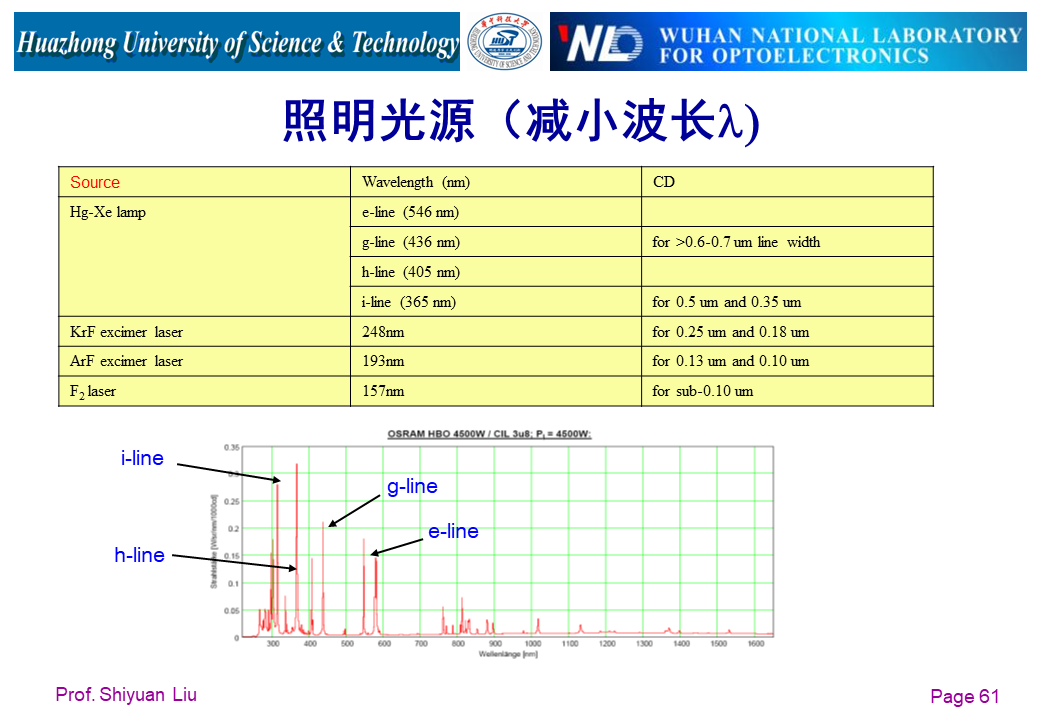

光刻机的主要组成部分包括光源、光学投影系统、控制系统、以及光刻胶涂覆和显影系统。 当光源发出紫外线时，紫外线通过准直器、反射镜和透镜等光学元件被聚焦成一束平行光线，然后通过掩膜上的缝隙投射到硅片上。硅片表面涂有光刻胶，在光的作用下，光刻胶的分子结构发生变化。经过显影处理，光刻胶的未受光照部分被去除，从而形成电路图案。

这个过程需要高精度的光学系统和控制系统，以确保图案的精度和重复性。 光刻机是微电子制造的关键设备，广泛应用于集成电路、平面显示器、LED、MEMS等领域。在集成电路制造中，光刻机被用于制造芯片上的电路图案。在平面显示器制造中，光刻机被用于制造液晶屏的驱动电路。在LED制造中，光刻机被用于制造LED芯片上的电路图案。在MEMS制造中，光刻机被用于制造微型机械系统的电路图案。光刻机的应用领域非常广泛，是微电子制造过程中不可或缺的一部分。
